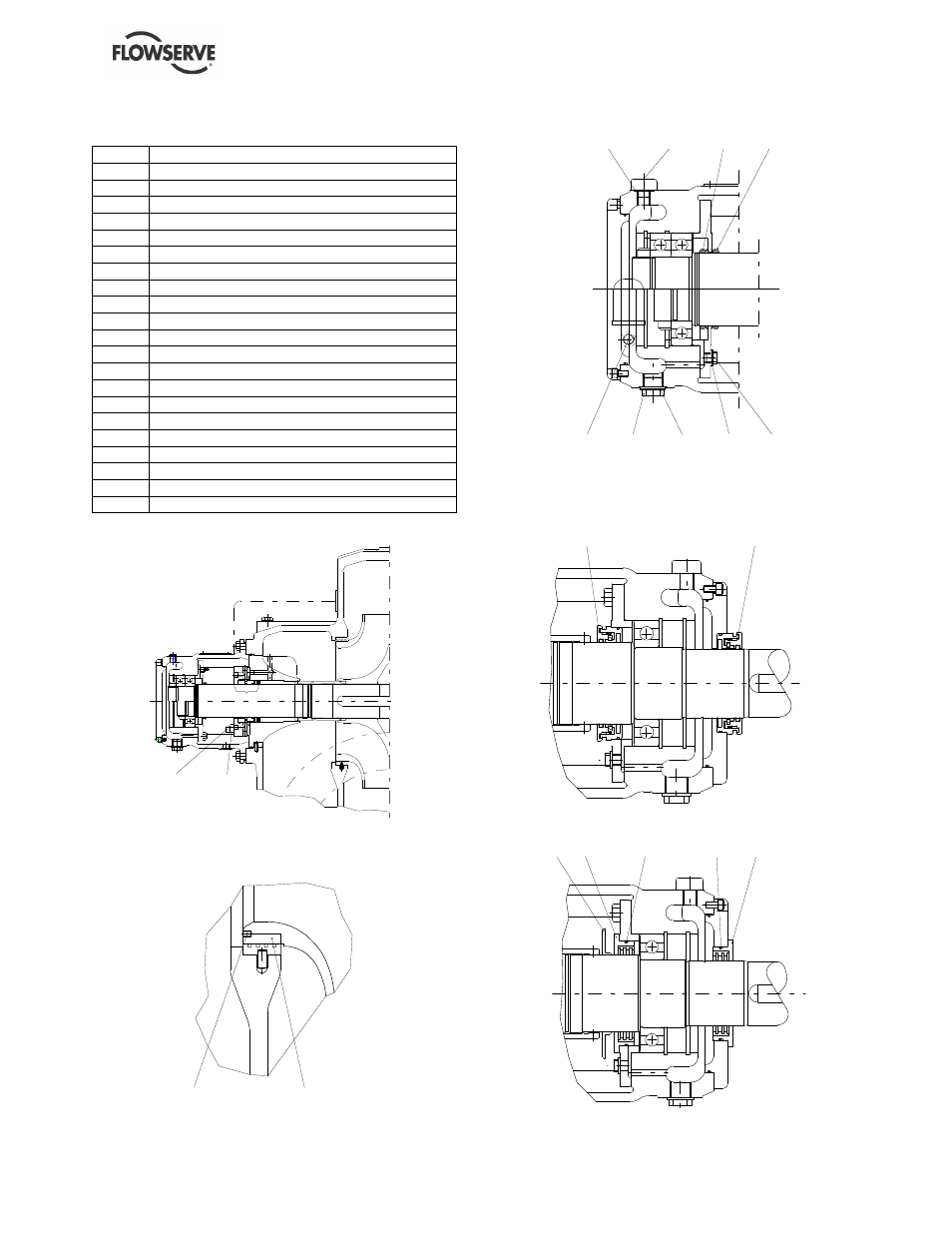

8.1.2 Optionsstückliste - LNN und LNNC -
Grössen bis 350 mm druckseitig
Ref Nr
Bezeichnung
2300
Laufradschleissring
2540
Schleuder (Flüssigkeit)
3855
Selbstregelnder Öler
4200
Gleitringdichtung (Patrone)
4305.1
Wellendichtungsring
4305.3
Wellendichtungsring
4330.1
Labyrinth ring
4330.2
Labyrinth ring
4330.3
Labyrinth ring
4330.4
Labyrinth ring
4510.3
Dichtungsring
4595.4
Dichtungsring
4595.6
Dichtungsring
4610.4
O-Ring
4610.5
O-Ring
6515.2
Entleerungsstopfen
6529
Belüftungsvorrichtung (Belüftungsloch)
6569.2
Stopfen
6572.3
Stiftschraube
6580.3
Mutter
6814.1
Gewindestift
Patronendichtungen
6572.3
6580.2
4200
Schnittzeichnung mit direkt an der Pumpenwelle angebrachter
Patronendichtung
Laufradringe
6814.1
2300
Ölschmierung
4510.3
6529
4305.3
4595.6
3855
6515.2
6569.2
4595.4
4305.1
Siehe ebenfalls Abschnitt 8.1 zur Positionierung der
Wellendichtungsringe am Antriebsende [4305.1, 4305.2, 4305.3
und 4305.4]
Lagerisolatoren
4330.2
4330.1
Labyrinthdichtungen des Lagers
4610.4
4610.5
4330.4
2540 4330.3
