8.3.2 Optionsstückliste – LNNV - Grössen bis
350 mm druckseitig
Ref. Nr. Bezeichnung
2300 Laufradschleißring
2500 Ring
2540.1 Schleuder (Flüssigkeit)
3011.2 Kugellager
3200 Lagergehäuse
3266 Lagerendabdeckung
3645.1 Abstandshülse
4510.1 Dichtungsring
4610.3 O-Ring
6544.1 Circlip
6570.5 Schraube
6814.1 Gewindestift
6814.3 Gewindestift

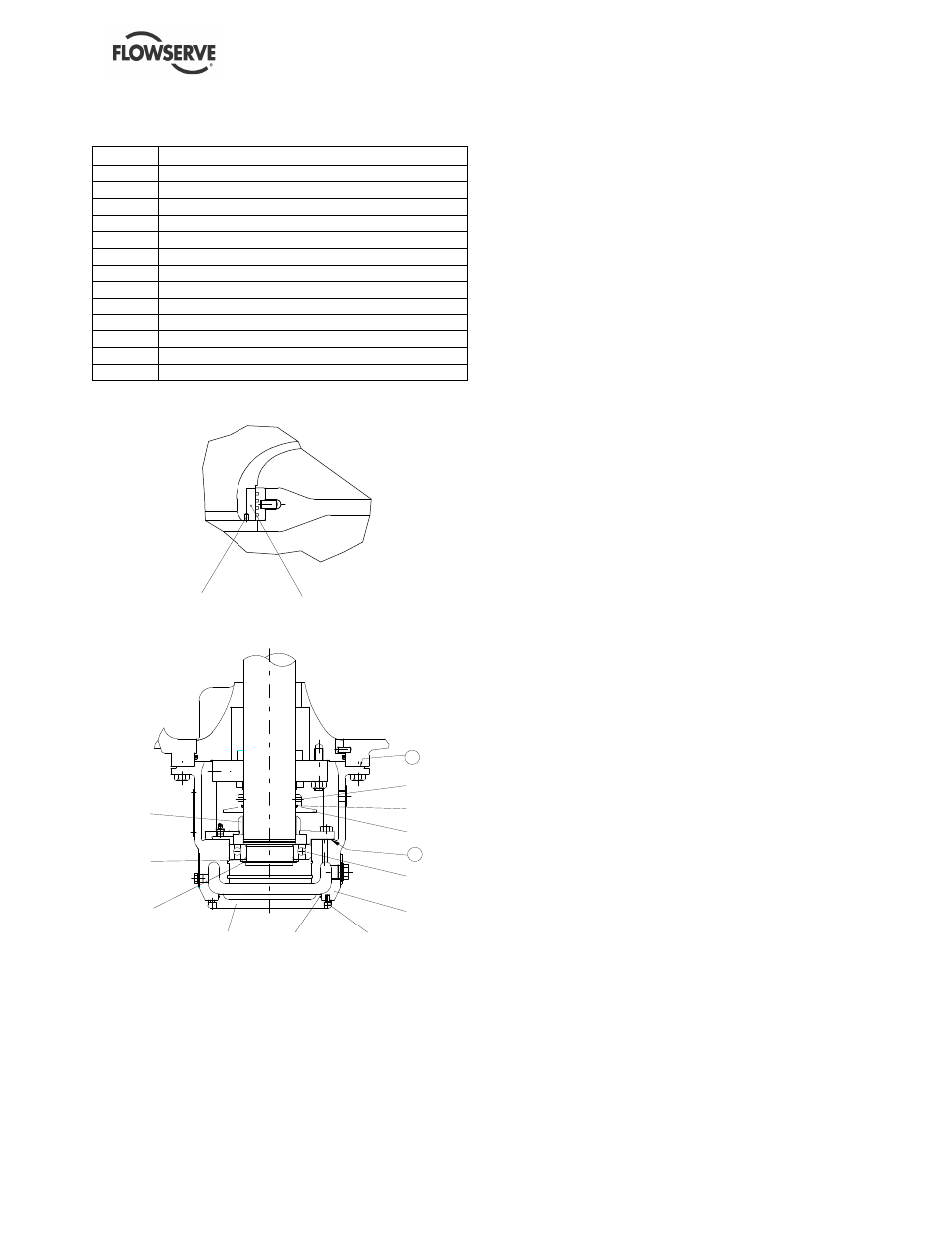

Laufradringe
2300 6814.1
Fettgeschmiertes unteres Lager
4510.1 3266
6544.1
3645.1
3200
3011.2
6570.5
1
2500
4610.3
2540.1
6814.3
1
Anm.: Patronendichtung, Lagerisolatoren und
Labyrinthdichtungen können als Option an LNNV montiert
werden. S. Abschnitt 8.1.2 für Einzelheiten.
