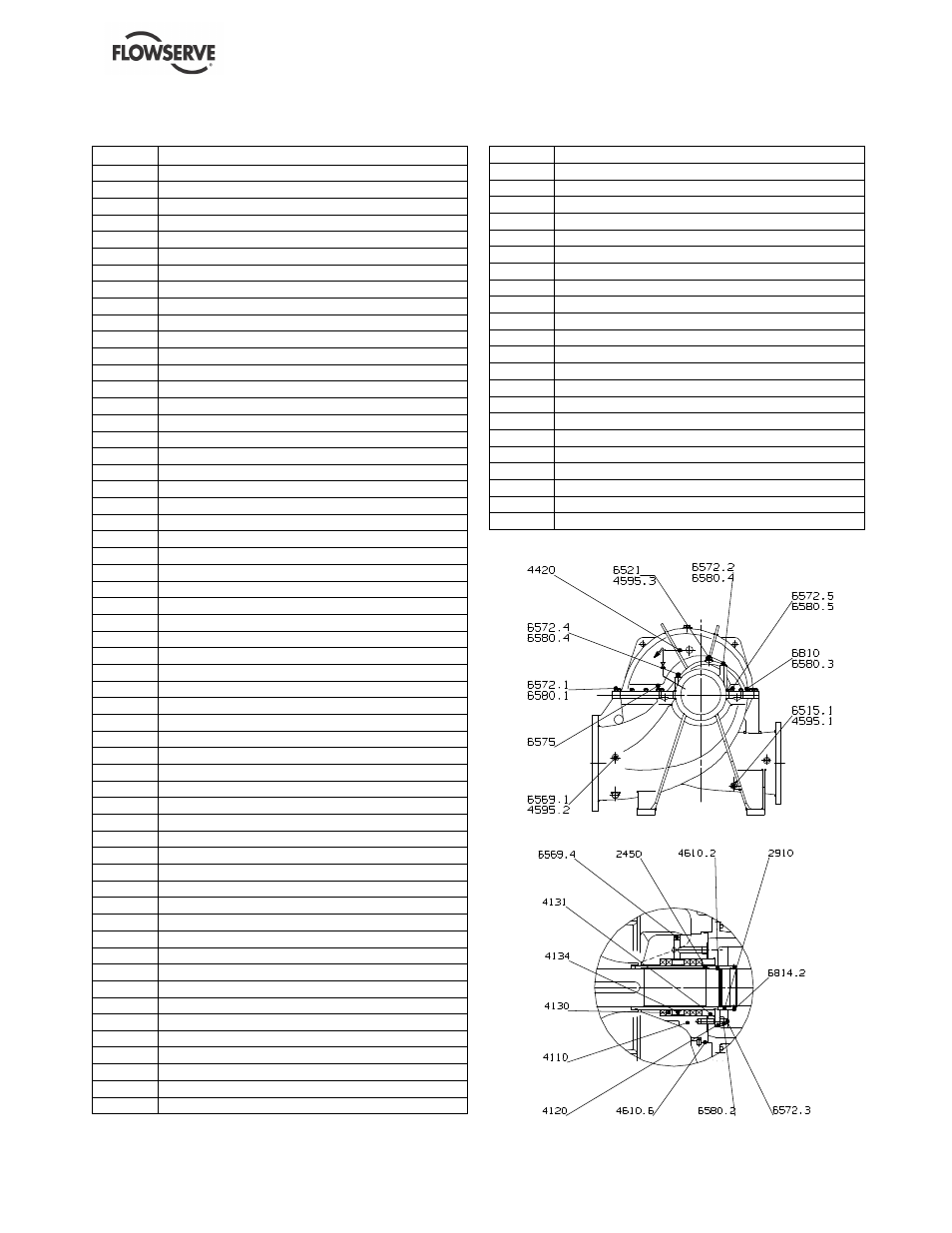

Flowserve LNN - Handbuch (Seite 50)

LNN, LNNV und LNNC BETRIEBSANLEITUNG DEUTSCH 71576677 11-09
Seite 50 von 56 flowserve.com
8.4.1 Stückliste – LNNV – Größen über
350 mm druckseitig
Ref. Nr. Bezeichnung
1213 Untere Gehäusehälfte
1214 Obere Gehäusehälfte
1500 Gehäuseschleissring
2100 Welle
2200 Laufrad
2400 Hülse
2450 Wellenhülse
2910 Wellenmutter
3011.1 Kugellager
3126 Beilagscheibe
3200 Lagergehäuse
3200.1 Lagergehäuse
3260.1 Lagerabdeckung
3260.2 Lagerabdeckung
3266 Lagerendabdeckung
3300 Lagerbuchse
3400 Lagerhülse
3645 Abstandshülse
3712 Lagermutter
3853 Schmiernippel
4110 Stopfbüchsengehäuse
4120 Stopfbüchse
4130 Stopfbüchse
4131 Folgering (Stopfbüchsenring)
4134 Laternenring
4137 Abtropfwanne
4305.1 Wellendichtungsring
4305.2 Wellendichtungsring
4305.3 Wellendichtungsring
4420 Dichtungsrohr
4590 Dichtung
4595.1 Dichtungsring
4595.2 Dichtungsring
4595.3 Dichtungsring
4595.4 Dichtungsring
4595.5 Dichtungsring
4595.6 Dichtungsring
4595.9 Dichtungsring
4610.1 O-Ring
4610.2 O-Ring
4610.6 O-Ring
4610.7 O-Ring
4610.8 O-Ring
4610.10 O-Ring
6415 Kappe
6515.1 Entleerungsstopfen
6515.2 Entleerungsstopfen
6521 Entlüftungsstopfen
6541 Sicherungsscheibe
6544 Circlip
6569.1 Stopfen
6569.2 Stopfen
6569.3 Stopfen
6569.4 Stopfen
6569.5 Stopfen
6570.4 Schraube
6570.5 Schraube
6570.6 Schraube
6570.8 Schraube
6570.9 Schraube
6572.1 Stiftschraube
6572.2 Stiftschraube
6572.3 Stiftschraube
6572.4 Stiftschraube
6572.5 Stiftschraube
6575 Hebeschraube
6579 Innensechskantkopfschraube
6580.1 Mutter
6580.2 Mutter
6580.3 Mutter
6580.4 Mutter
6580.5 Mutter
6700.1 Passfeder
6700.2 Passfeder
6700.3 Passfeder
6810 Spannstift
6811.1 Paßstift
6811.2 Paßstift
6811.3 Paßstift
6814.2 Gewindestift
Ansicht Pfeil A
Stopfbüchsenanordnung
