14
Einbau
Fortsetzung
Messwertgeber ORG 12, ORG 22
Fortsetzung

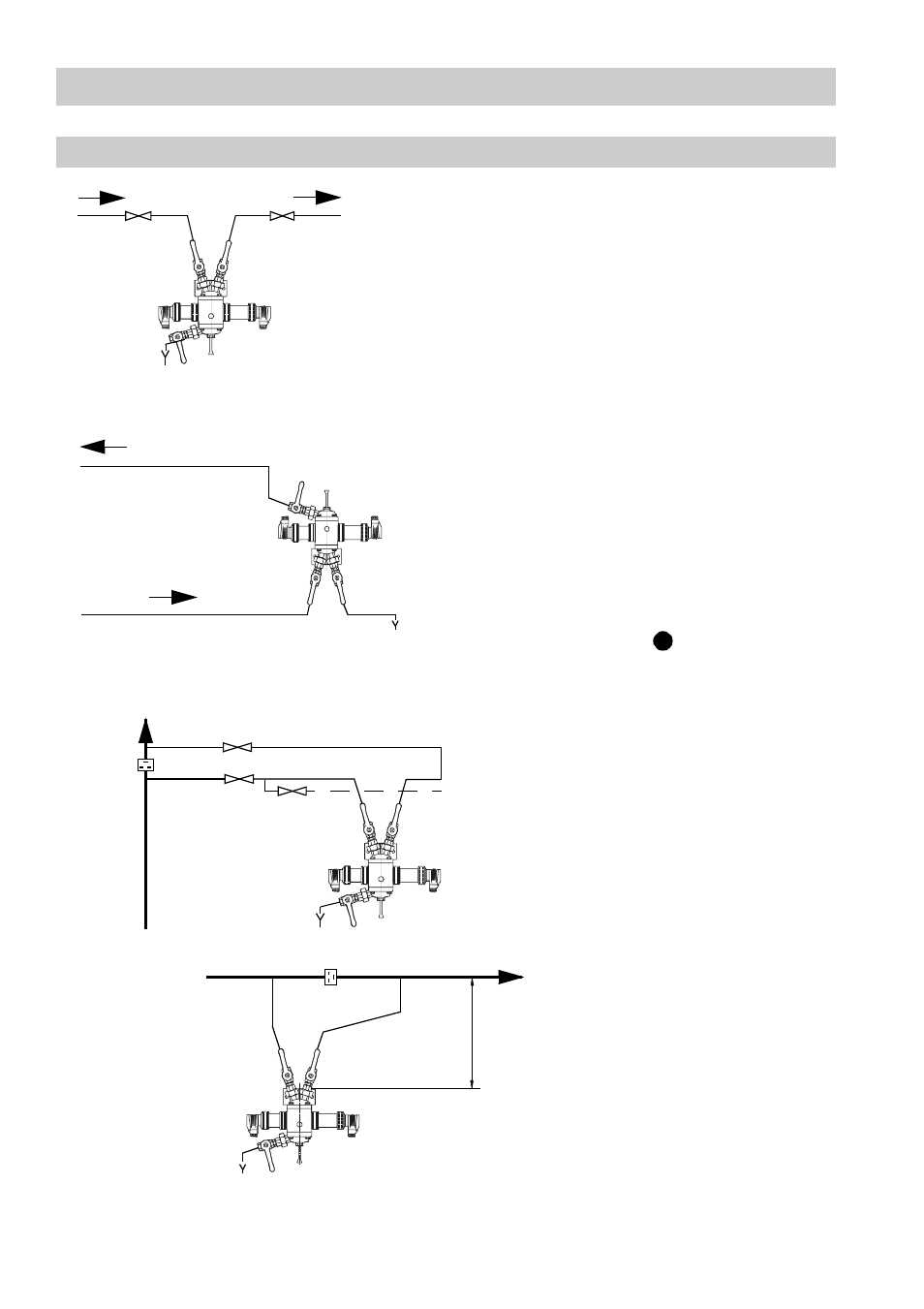

Einbauvorschlag für Probenlei-
tung von z.B. Wasseraufberei-
tung, Bierfiltration, Permeat hinter
Umkehr-Osmose.
Einbauvorschlag wenn sich Fest-
stoffe im Kondensat befinden. Bei
der Einbaulage entsprechend den
Fig.4 - 6 können sich Feststoffe an
der Reinigungsvorrichtung abset-
zen und würden bei Betätigung
der Schubstange den
Glaszylinder
in kurzer Zeit ver-
kratzen.
Einbauvorschlag für den Mess-
wertgeber neben von unten nach
oben durchflossener Produktlei-
tung.
Einbauvorschlag für Produktlei-
tung mit geringer Gasmenge, z.B.
ausreichend dimensionierte Kon-
densatleitung (wegen Nachver-
dampfung) hinter
Kondensatableitung.
*) Medien seitlich von unten (45°)
aus der Hauptleitung abnehmen,
damit keine Luft und kein
Schmutz in den Bypass gelan-
gen.
Zulauf Ablauf
Reinigungsvorrichtung,
V-Durchfluss, selbsttätige Entlüftung
Reinigungsvorrichtung
Ablauf
Zulauf
H
≥
50
0
Fig.2
Fig.3
Fig.4
Fig.5
*)
U
