Einbau
Fortsetzung
Messwertgeber ORG 12, ORG 22
Fortsetzung
Der Gehäusedeckel
und Boden
des Messwertgebers können um jeweils 90 ° ge-
dreht angeschraubt werden.
1.
Mitgelieferte Doppelnippel
, Verschraubungen
und Kugelhähne
einschrau-
ben.
In den Gehäusedeckel
und den Boden
oder direkt an der Entnahme-, Einspei-
se- oder Entschlammungsstelle (mit Teflonband oder Hanf abdichten).
2.
Die Kugelhähne
mittels der Verschraubungen
so ausrichten, daß die Hebel
vorn stehen und ihre Stellung gut überschaubar ist.
3.
Das ORG 12 / ORG 22 unter der Halterung
an gut zugänglicher Stelle befestigen.
Bei Einbau auf Schiffen muss die Halterung
angeschweißt werden.
4.
Zu- und Ableitungen installieren.
Material: Ermeto-Rohr 12 x 1, Gasrohr DN10 oder geeignete Schläuche (für einfache
Reinigung).
5.
Lichtempfänger
an gut zugänglicher Stelle anordnen, damit nach Abnahme der
Durchfluss visuell kontrolliert werden kann.
Zum Vertauschen von Lichtsender
und -empfänger
sind die inneren Überwurf-
muttern (am Gehäuse
) zu lösen und der Lichtsender
und -empfänger
zu tau-
schen. Beim Wiederaufsetzen ist zu beachten, dass die Passstifte am Gehäuse
in
die Nuten von Lichtsender
und -empfänger
fassen. Die Überwurfmuttern sind
festzuziehen.
Stellen Sie die Feuchtigkeitsdichtheit sicher, denn Feuchtigkeitsbeschlag außen am
Glaszylinder
ergibt zu hohe Messwerte.
C
J
A
Z
B
C
J
B
Z
Y
Y
D
Q
D
T
Q
D
T
Q
D
U
78
70
135
140
80
7
90
31
5
135
175
200
375

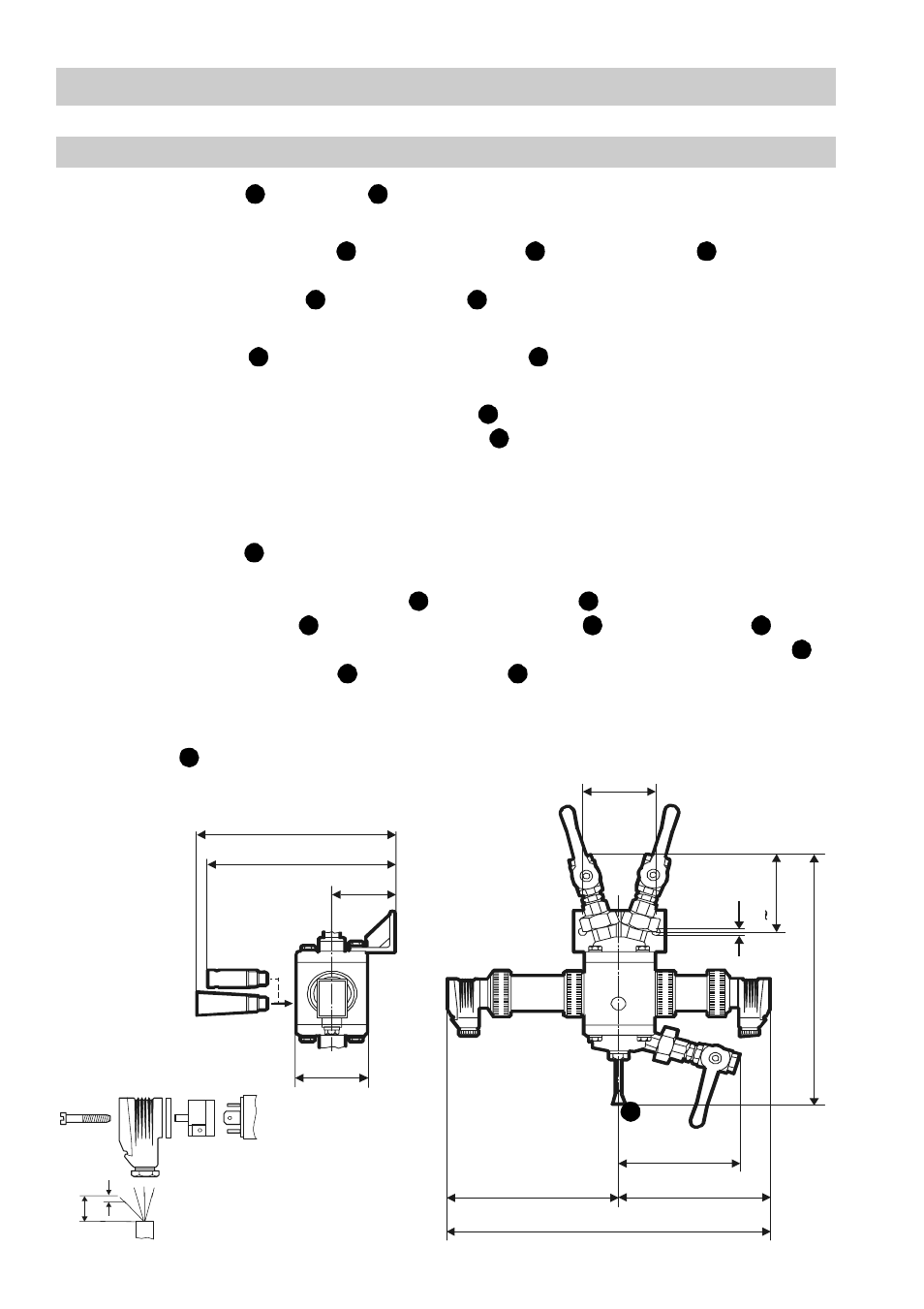

Fig.8
