24
Inbetriebnahme
Fortsetzung
100 % - Abgleich
Das mitgelieferte 20 ppm Trübungsnormal ist am Lichtsender des Messwertgebers
anzubringen. Die Überwurfmutter (innen) am Tubus lösen, um den Lichtsender von
dem Gehäuse der Durchsichtarmatur abzunehmen. Das Trübungsnormal auf den
sichtbaren schwarzen Tubus so aufsetzen, dass sich die im Trübungsnormal befind-
liche Blende genau mit der Blende im Tubus deckt. Lichtsender wieder aufsetzen.
Der Passstift am Gehäuse muss in die Nut des Tubus fassen. Überwurfmutter (in-
nen) festziehen.
Es ist sicherzustellen, dass sich in der Armatur noch das Medium für den Nullabgleich
befindet.

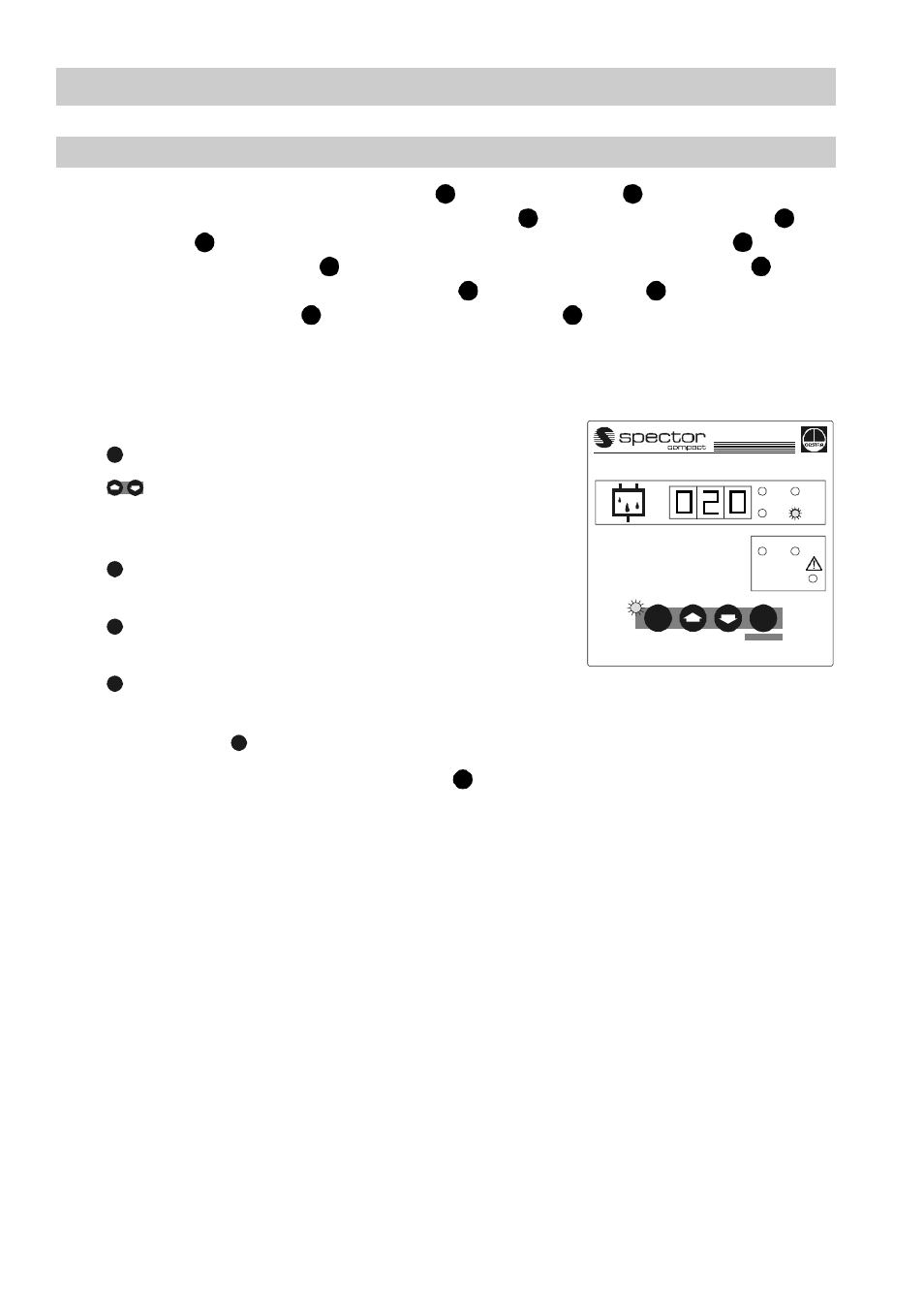

Weitere Einstellungen am Messumformer:
1. drücken, die gelbe P-LED leuchtet.
2. solange drücken, bis die Kalibrier-LEDcal leuch-
tet. Der zuletzt gespeicherte Kalibrierwert (Digits) wird
angezeigt.
3. drücken, die gelbe P-LED und die
7-Segment-Anzeige blinken.
4. drücken, der 100 % Wert wird übernommen, die gel-
be P-LED und die 7-Segment-Anzeige leuchtet .
5. drücken, das Gerät schaltet in den Normalbetrieb um, es wird 20 ppm angezeigt
und die Dimensions-LEDppm leuchtet.
Abbruch: zweimal drücken, die gelbe P-LED leuchtet wieder.
Am Messwertgeber ist das Trübungsnormal wieder auszubauen und sorgfältig aufzu-
bewahren, damit keine Kratzer entstehen können.
S G
R Q
T S
R S
R Q
T R
ALARM
1 2
ppm
sec
cal
0
OIL
Test
P E
P
P
E
E
P
S
