29

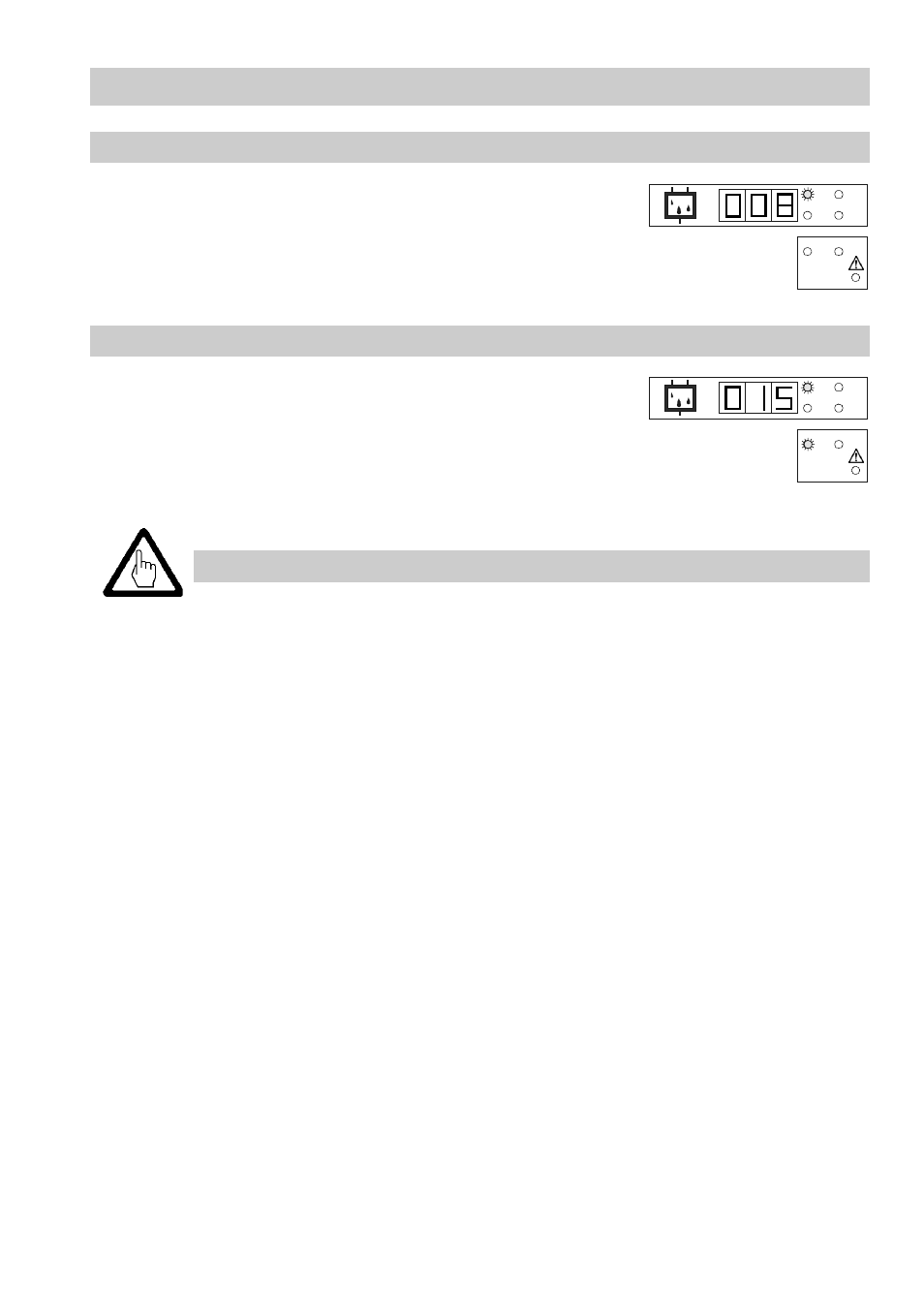

Betrieb
Start
Netzspannung einschalten.
Auf der 7-Segment-Anzeige erscheint für kurze Zeit die
Versionsnummer der Software.
Anschließend läuft die Anzeige hoch bis zum Istwert.
Die Dimensions LEDppm leuchtet.
Alarm 1 und 2
Beim Überschreiten der Grenzwerte Alarm 1 oder 2 wird zu-
nächst die eingestellte Ansprechverzögerung aktiv.
Zunächst blinkt die LED Alarm 1 oder die LED Alarm 2.
Nach Ablauf der Verzögerungszeit leuchtet die LED Alarm 1
oder die LED Alarm 2.
Der Relaiskontakt Alarm 1 oder Alarm 2 öffnet.
ALARM
1
2
ppm
sec
cal
0
OIL
ALARM
1
2
ppm
sec
cal
0
OIL
Achtung
Beim Überschreiten der Grenzwerte verriegelt der Messumformer nicht
selbsttätig. Wird anlagenseitig eine Verriegelungsfunktion gefordert, so
muss diese in der nachfolgenden Schaltung (Sicherheitsstromkreis) erfol-
gen. Diese Schaltung muss den Anforderungen der DIN VDE 0116 ent-
sprechen.
