15
Einbau
Fortsetzung
Messwertgeber ORG 12, ORG 22
Fortsetzung

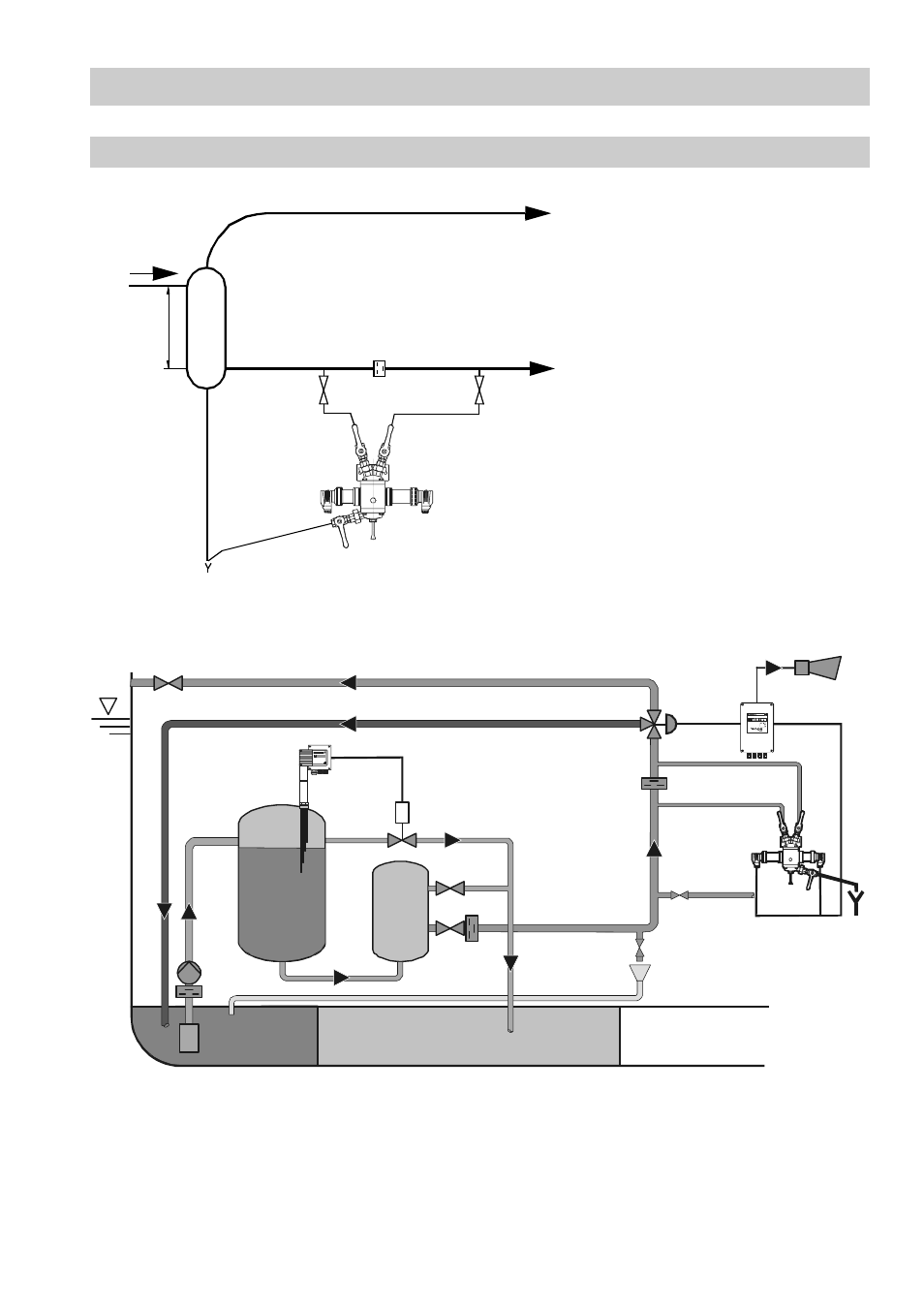

Einbauvorschlag für Wasser-
dampfkondensat mit großem
Nachverdampfungsanteil.
Beispiel eines Bilgewasser-Entölersystemes mit Öl- und Trübungsmelder OR52 als
15 ppm-Ölgehalt-Alarmgeber.
Axialer Durchfluss
der Probe bei stark
verschmutztem
Kondensat von oben
nach unten.
Fig.6
Entspannungsdampf
DN >Zulauf
H
≥
250
Trenngefäß
DN100-300
Kondensat
Fig.7
NR GS 16-1
AL A R M 1 2
p p m s e c c a l 0
T e st P E
OI L
