19
Elektrischer Anschluss
Fortsetzung
Werkzeuge
Kreuzschlitz-Schraubendreher Größe 1 und 2
Schlitz-Schraubendreher Größe 2, 5, vollisoliert nach VDE0680
Aderendhülsenzange
Abisolierzange

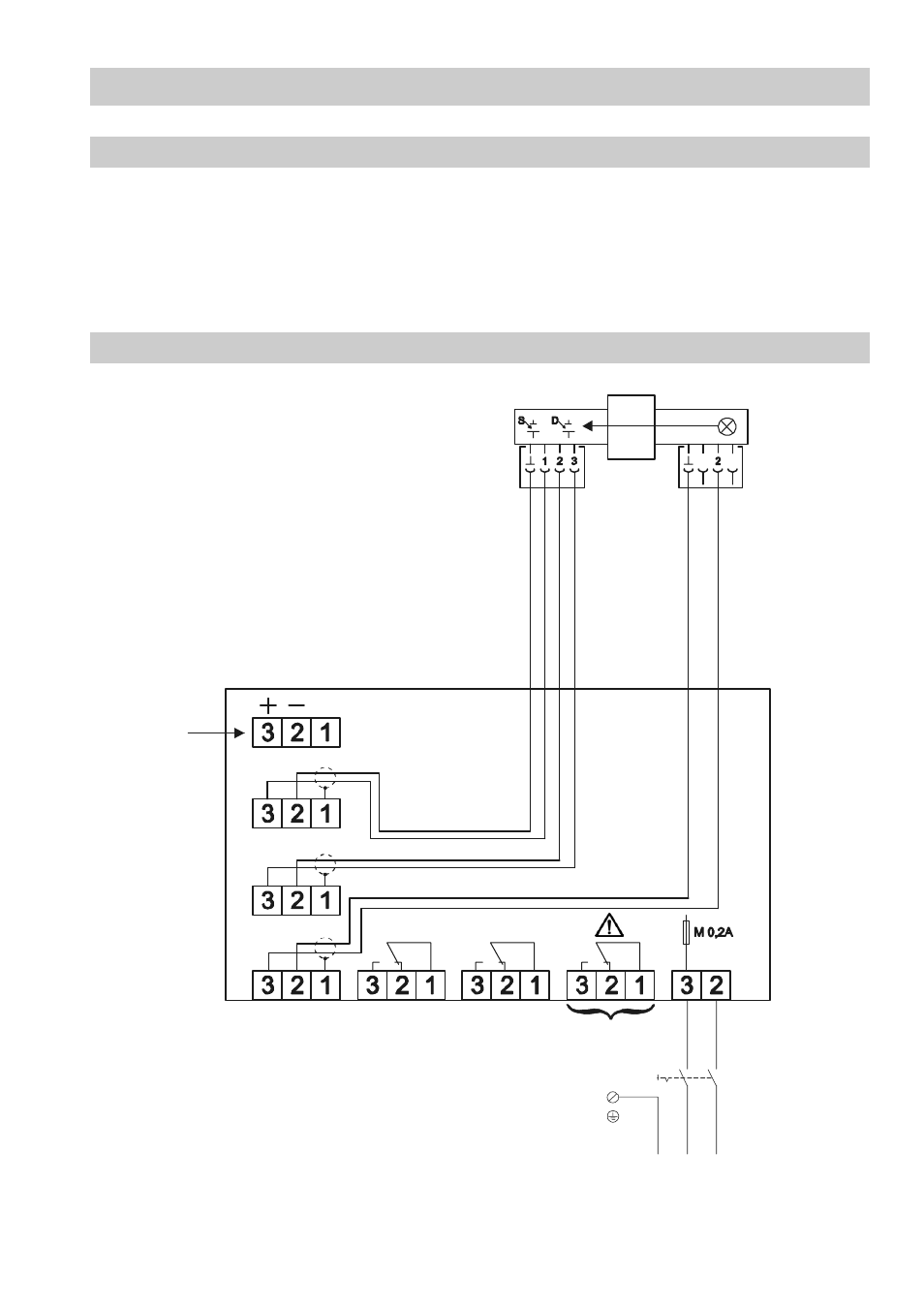

Anschlussplan ORG 12 / 22 - ORT 6
Trennschalter
0 / 4– 20 mA
R
≤
500
Ω
Messumformer ORT6
Messwertgeber ORG...
S
D
L
Alarm 2 Alarm1
L N
Störung
PE L N
Erdungsschraube
im Gehäuse
Fig.10
