28
Inbetriebnahme
Fortsetzung

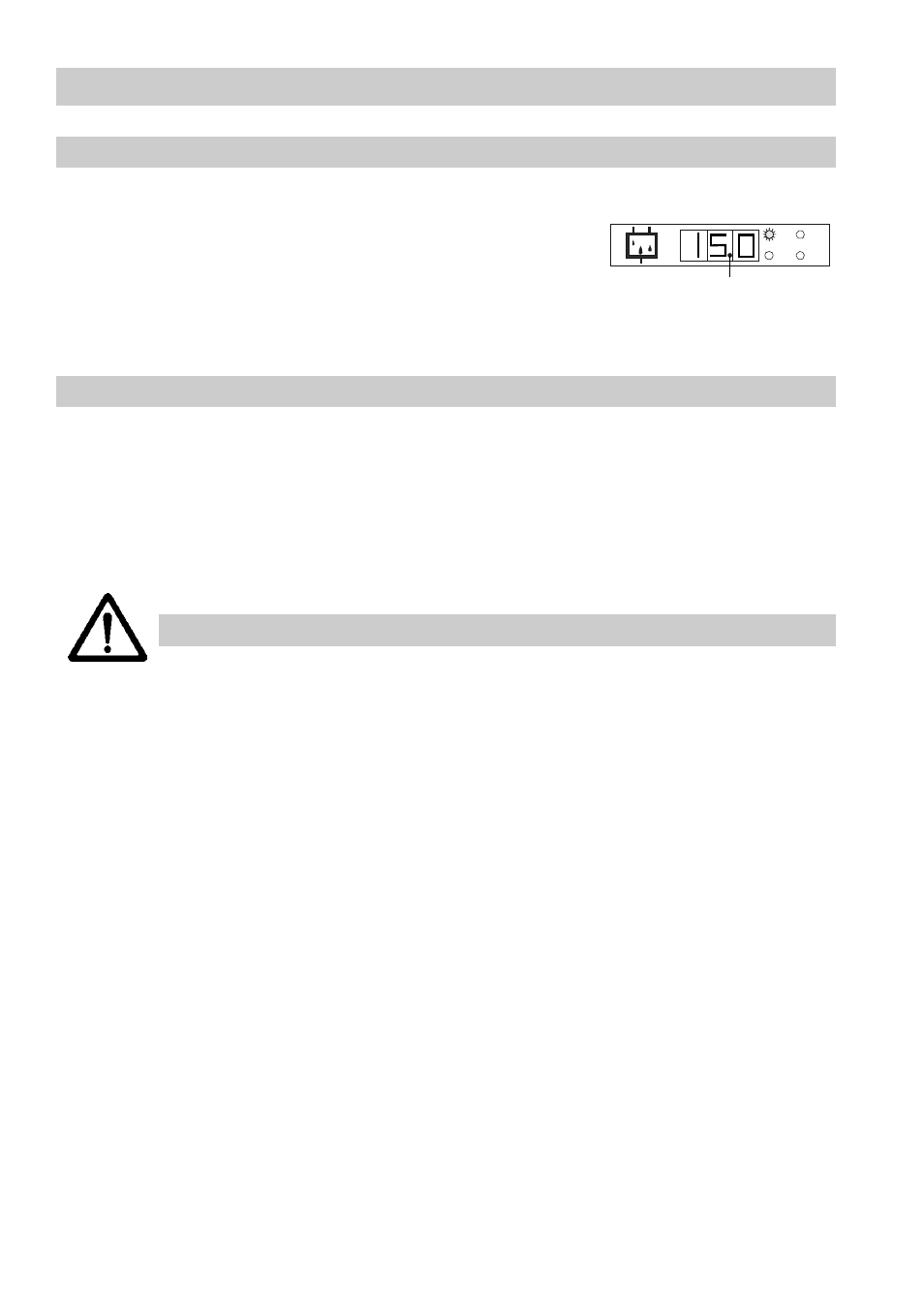

Dezimalpunkt einstellen
In der 7-Segment-Anzeige kann ein Dezimalpunkt eingeblendet werden.
Diese Einstellung hat keine Auswirkungen auf die einge-
stellten Grenzwerte und Ansprechverzögerungen.
Gerät spannungsfrei schalten !
Öffnen Sie den Gehäusedeckel des Messumformers und
schalten Sie den Kodierschalter7 auf der Deckelplatine in die Position ON.
Istwertausgang einstellen
Der Istwertausgang kann von 0-20 mA auf 4-20 mA geändert werden.
Gerät spannungsfrei schalten !
Öffnen Sie den Gehäusedeckel und entfernen Sie den Jumper2 auf der Deckelplatine.
Jumper 2 gesetzt = Istwertausgang 0-20 mA
Jumper 2 offen = Istwertausgang 4-20 mA
ppm
sec
cal
0
OIL
Dezimalpunkt
Gefahr
Die Klemmleisten des Messumformers stehen während des Betriebes un-
ter Spannung! Schwere Verletzungen durch elektrischen Strom sind mög-
lich. Vor dem Öffnen des Gehäusedeckels ist das Gerät spannungsfrei zu
schalten !
