20
Elektrischer Anschluss
Fortsetzung

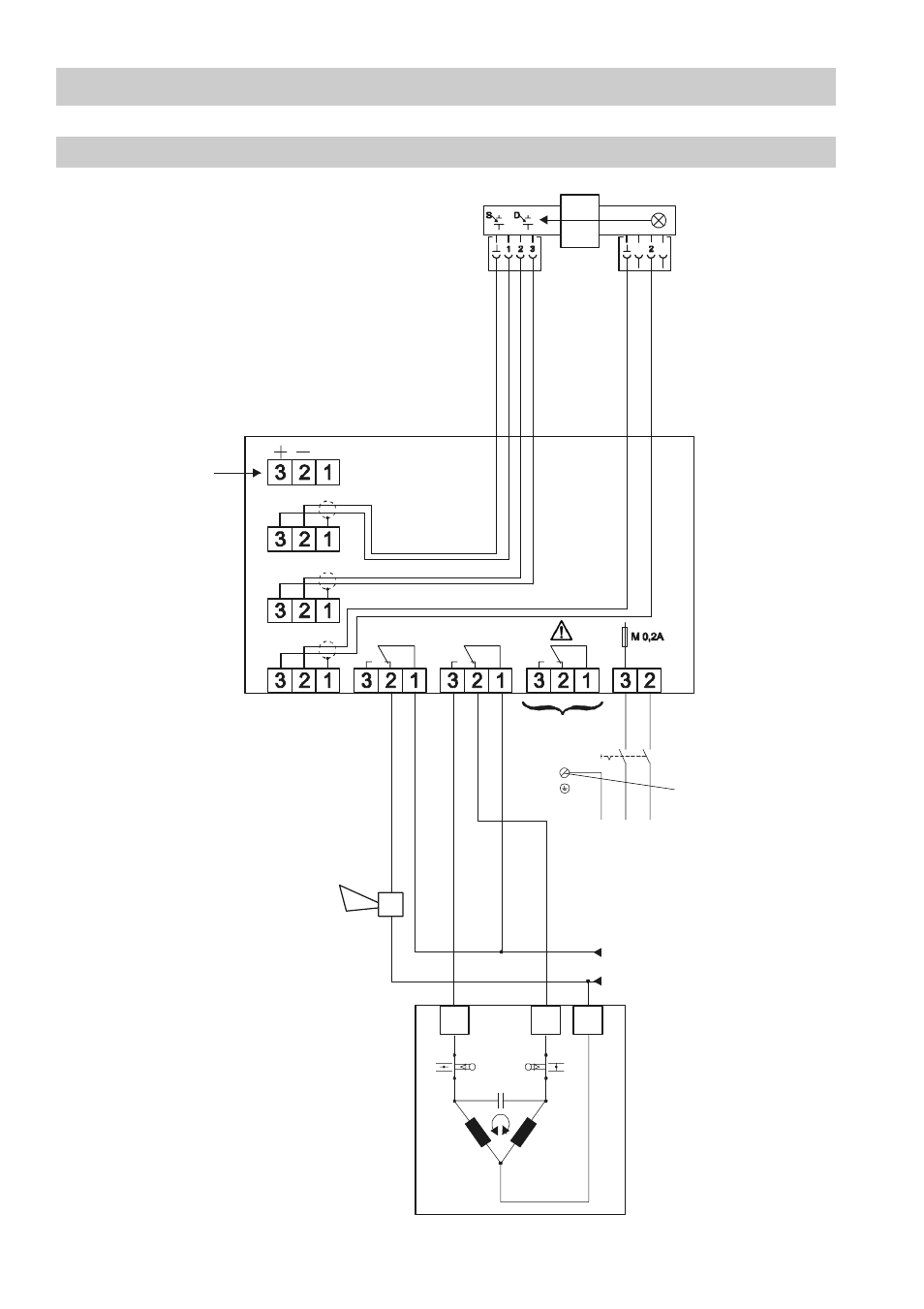

Anschlussplan ORG 12 / 22 - ORT 6 mit Dreiwegeventil
0 / 4 – 20 mA
R
≤
500
Ω
Trennschalter
Messumformer ORT6
Messwertgeber ORG...
S
D
L
Alarm2 Alarm1
L N
Störung
PE L N
Ventil AUF: Medium fließt durch.
Ventil ZU: Medium wird
ausgeschleust
bzw. zurückgehalten.
Erdungsschraube
im Gehäuse
N
L
Fig.11
A Z
