11
Elektrischer Anschluss
Bus-Leitung, Leitungslänge und -querschnitt
Der Anschluss erfolgt über die mitgelieferten M12-Anschlussbuchsen.
Als Bus-Leitung muss mehradriges, paarig verseiltes, abgeschirmtes Steuerkabel verwendet werden,
z.B. UNITRONIC
® BUS CAN 2x2x ...mm ² oder RE-2YCYV-fl 2x2x ...mm ² .
Vorkonfektionierte Steuerkabel (mit Stecker und Kupplung) sind in verschiedenen Längen als Zubehör er-
hältlich.
Die Leitungslänge bestimmt die Baudrate (Übertragungsgeschwindigkeit) zwischen den Bus-Endgeräten
und die Gesamtstromaufnahme der Messwertgeber den Leitungsquerschnitt.
Anschlussbuchsen belegen
Die Anschlussbuchsen sind gemäß dem Anschlussplan zu belegen.

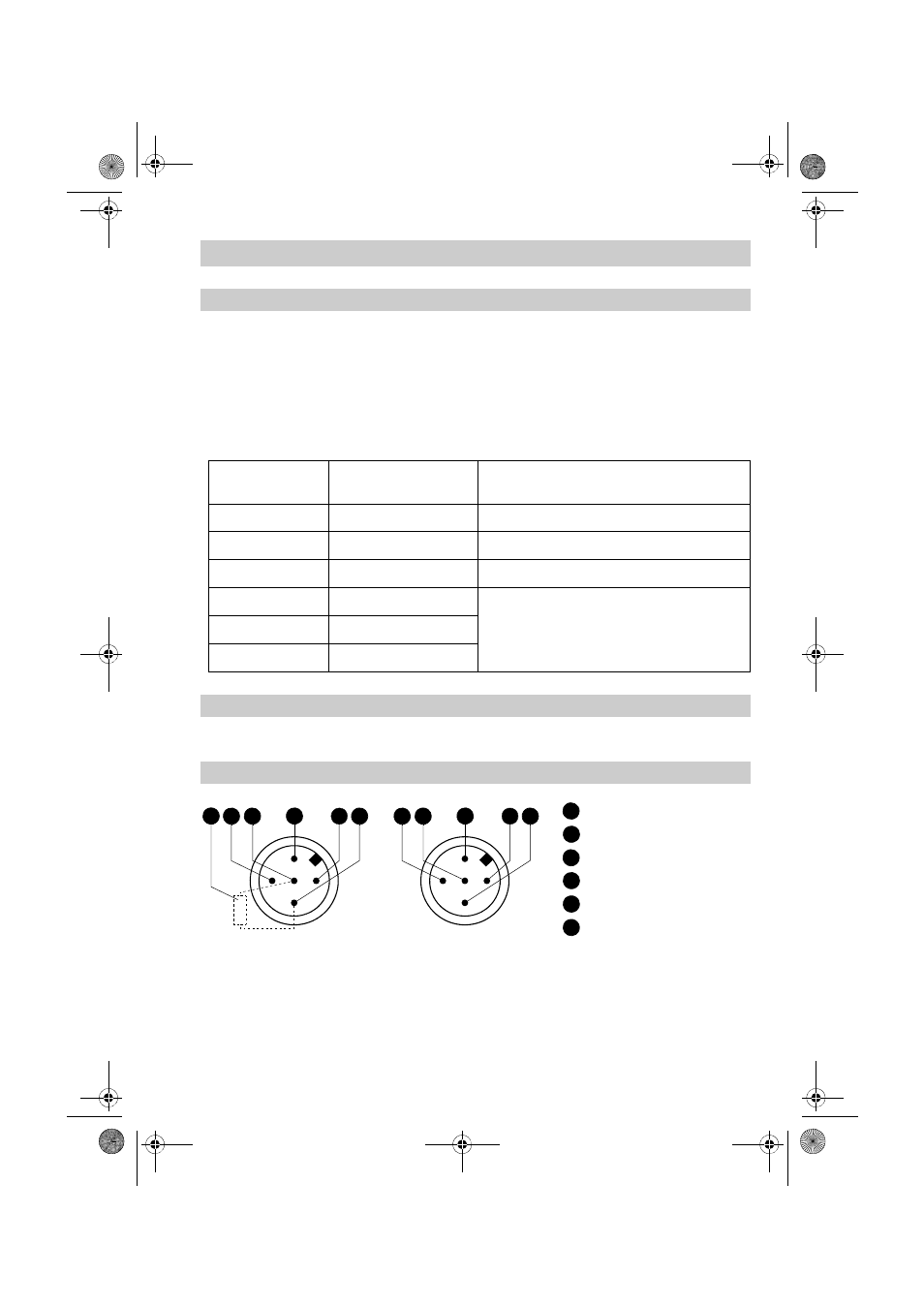

Anschlussplan URB 2
UNITRONIC ® ist ein eingetragenes Warenzeichen der LAPP Kabelwerke GmbH, Stuttgart.
Baudrate Leitungslänge
Paarzahl und
Leitungsquerschnitt [mm²]
250 kBit/s 125 m 2x2x0,34
125 kBit/s 250 m 2x2x0,5
100 kBit/s 335 m 2x2x0,75
50 kBit/s 500 m
auf Anfrage, abhängig von der Buskonfiguration 20 kBit/s 1000 m
10 kBit/s 1000 m
Fig. 5
6
Abschirmung
Spannungsversorgung 24V DC+
Spannungsversorgung 24V DC-
CAN-Datenleitung C
H
CAN-Datenleitung C
L
Abschlusswiderstand 120
1
2
3
4
5
6
1 2 3 4 5 1 2 3 4 5
