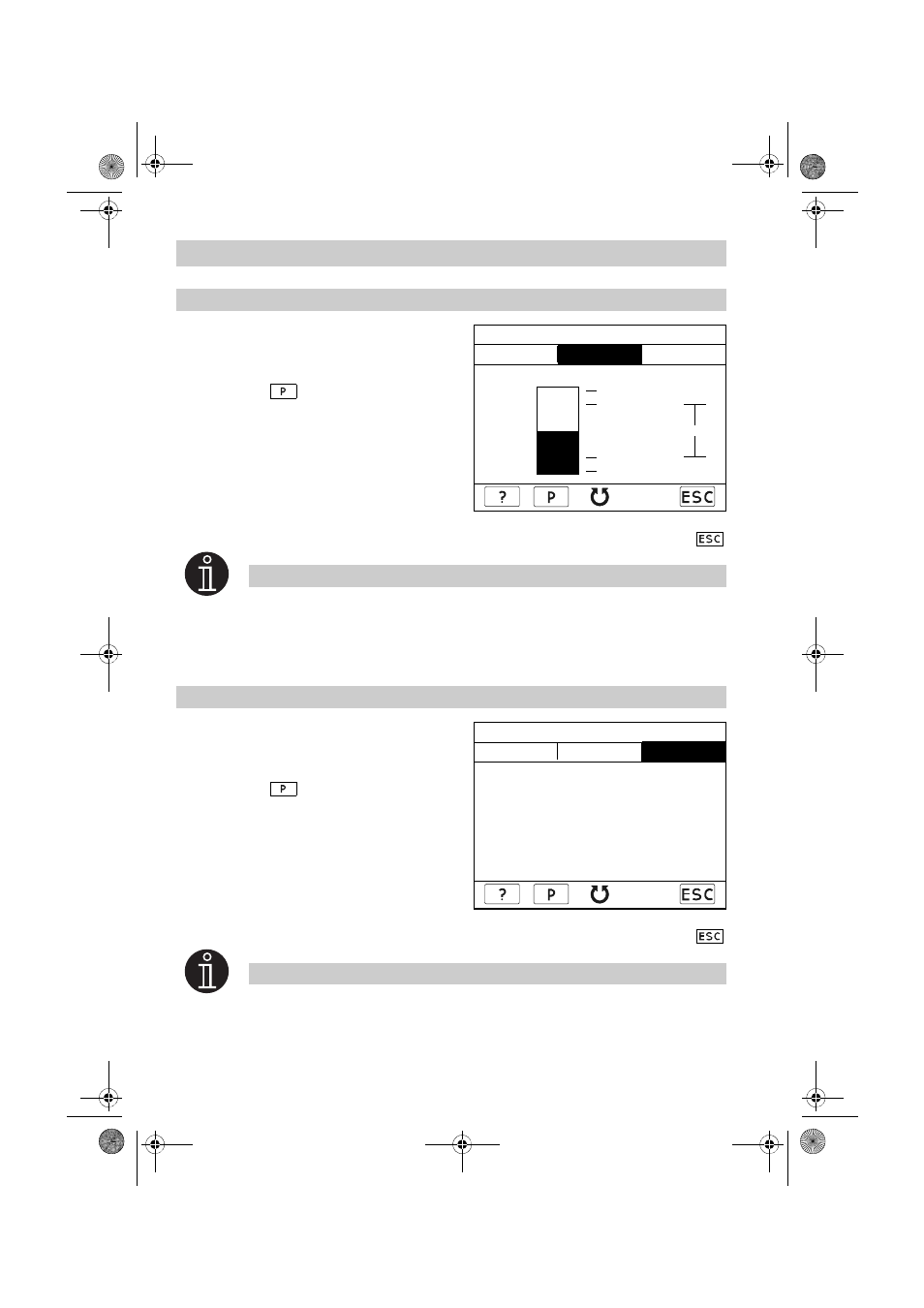

Menü regelung – Flowserve URB 2 Benutzerhandbuch
Seite 28
28
Fortsetzung
Schaltpunkte, Proportionalbereich
Betrifft:
■
Niveauregelung NRG 26-40 und NRR 2-40
1. Zum Einstellen der einzelnen Parameter betätigen
Sie die Taste
. Die Aktivierung wird in der
Symbolleiste angezeigt.
2. Drehen Sie das Navigationsrad auf den gewünsch-
ten Parameter und drücken Sie das Navigationsrad
zur Auswahl. Der Hintergrund der Auswahl blinkt.
3. Drehen Sie das Navigationsrad auf den neuen Wert
und drücken Sie das Navigationsrad. Das Blinken
wird beendet.
4. Zur weiteren Auswahl wiederholen Sie Punkt 2 und 3 oder beenden Sie die Eingabe mit der Taste
.
Der Einstellbereich des jeweiligen Schaltpunktes wird nach oben und unten durch die be-
nachbarten Schaltpunkte sowie 0% und 100% begrenzt.
Weitere Informationen zum Proportionalbereich Xp (kapazitive Niveauregelung) finden
Sie im Kapitel Begriffserklärungen ab Seite 42.
Schaltpunkte, Istwertausgang 4-20 mA
Betrifft:
■
Temperaturregelung TRV 5-40 und TRS 5-40
1. Zum Einstellen der einzelnen Parameter betätigen
Sie die Taste
. Die Aktivierung wird in der
Symbolleiste angezeigt.
2. Drehen Sie das Navigationsrad auf den gewünsch-
ten Parameter und drücken Sie das Navigationsrad
zur Auswahl. Der Hintergrund der Auswahl blinkt.
3. Drehen Sie das Navigationsrad auf den neuen Wert
und drücken Sie das Navigationsrad. Das Blinken
wird beendet.
4. Zur weiteren Auswahl wiederholen Sie Punkt 2 und 3 oder beenden Sie die Eingabe mit der Taste
.
Der Einstellbereich des jeweiligen Schaltpunktes wird nach oben und unten durch die be-
nachbarten Schaltpunkte 0°C und 650°C begrenzt.
Gerätename
045%
1:
080 %
2:
060 %
W:050% XP:020%
3:
040 %
4:
020 %
Hinweis
Gerätename
Ausgang 4-20mA
Kanal 1:
Temperatur 4mA:
Temperatur 20mA:
000 °C
000 °C
Kanal 2:
Temperatur 4mA:
Temperatur 20mA:
000 °C
000 °C
Hinweis
