Fortsetzung

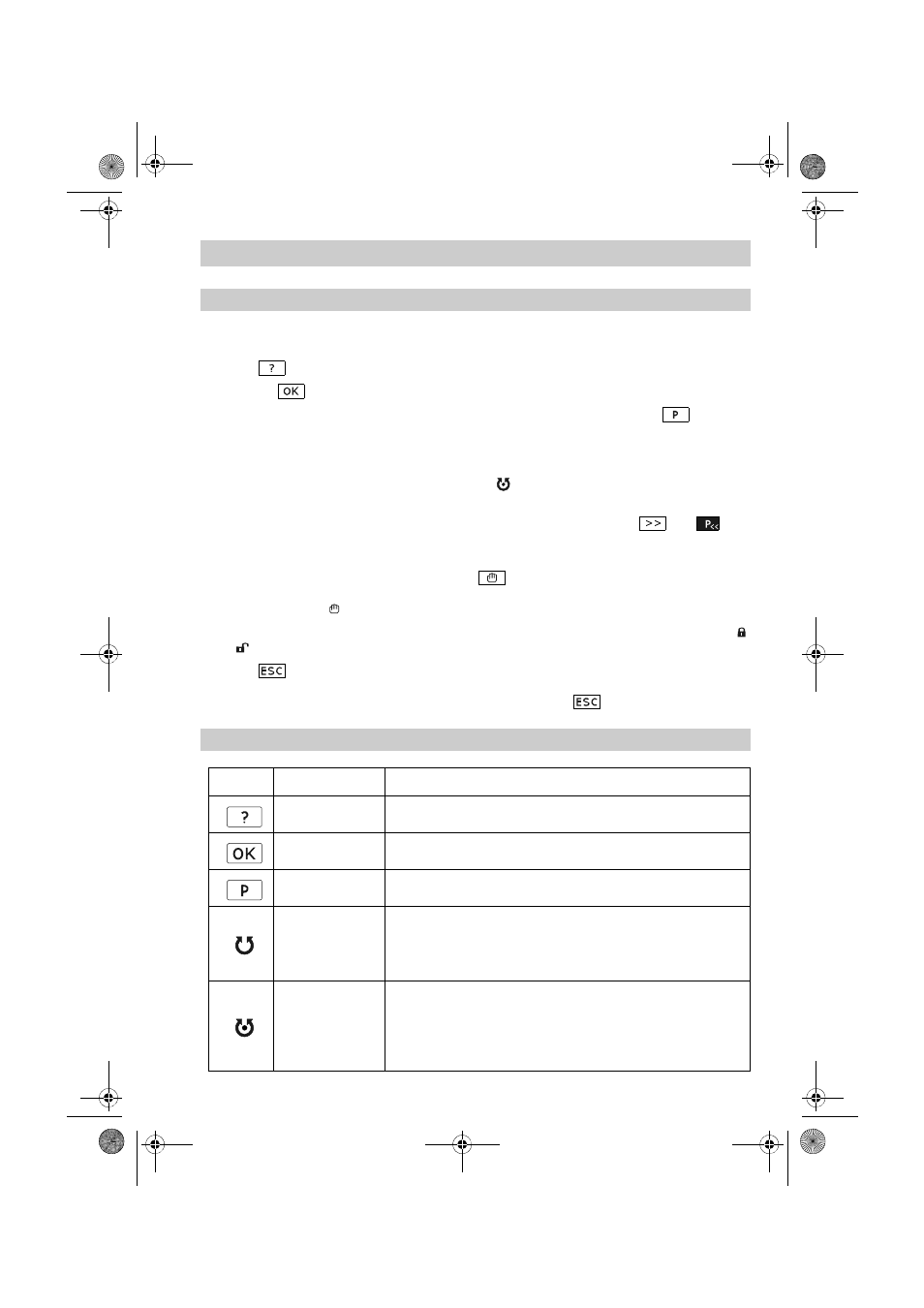

Tastenbelegung und Navigationsradbeschreibung
Die Tasten und das Navigationsrad des Bedien- und Visualisierungsgeräts URB 2 werden in Abhängigkeit
vom Menü belegt. Die Belegung wird in der Symbolleiste angezeigt.
Die Taste
zeigt Hilfetexte in einem separaten Menü-Fenster an.
Mit der Taste
werden Parameter bestätigt.
Die Parametrierung von Werten oder Geräten wird durch Betätigung (ca.1sec) der Taste
aktiviert.
Wenn nur ein Wert im Menü verändert werden kann, springt die Anzeige im Parametriermodus zum ein-
zustellenden Wert.
Mit dem Navigationsrad können durch das Drehen nach links oder rechts Menüs, Geräte oder Parameter
ausgewählt werden. Zusätzlich kann, wenn das Symbol
angezeigt wird, mit dem Drücken des Naviga-
tionsrades diese Auswahl bestätigt werden.
Um größere Zahlenwertänderungen schnell einstellen zu können, sollten die Tasten
und
zur
groben Auswahl genutzt werden. Die Feineinstellung kann dann weiter mit diesen Tasten oder dem Navi-
gationsrad ausgeführt werden.
Der Handbetrieb einzelner Geräte wird mit der Taste
aktiviert. Die Steuerung der Geräte erfolgt bis
zur Deaktivierung nur vom Bedien- und Visualisierungsgerät URB 2 aus. Im Startmenü wird der Handbe-
trieb durch das Symbol in der Anzeigefläche angezeigt.
Die Aktivierung oder Deaktivierung des Passwortschutz wird auf der Startseite in der Symbolleiste mit
oder
angezeigt.
Die Taste
ermöglicht mehrere Funktionen. Bei aktiver Parametrierung bricht sie die aktuelle Ände-
rung ab und kehrt zum ursprünglich eingestellten Wert zurück. Weiterhin schließt sie das aktuelle Menü
und öffnet das übergeordnete Menü. Mehrmalige Betätigung der Taste
führt zum Startmenü.
Beschreibung der Symbolleiste
Taste
Benennung
Funktion
Hilfe
Anzeige Hilfetext
OK
Funktion zum Verlassen des Hilfemenüs / Bestätigung von Eingaben
Parametrierung
Funktion Parametrierung (bei Aktivierung invertiert dargestellt)
Navigationsrad
Funktion Navigationsrad drehen:
Navigation zwischen Bildschirmseiten
Wechseln zwischen Parametern
Änderung von Parametern
Navigationsrad
Funktion Navigationsrad drehen und drücken:
In Hauptebene Menüaufruf
Generelle Bestätigungsfunktion
Wechseln zwischen Parametern
Änderung von Parametern
