12
Elektrischer Anschluss
Fortsetzung

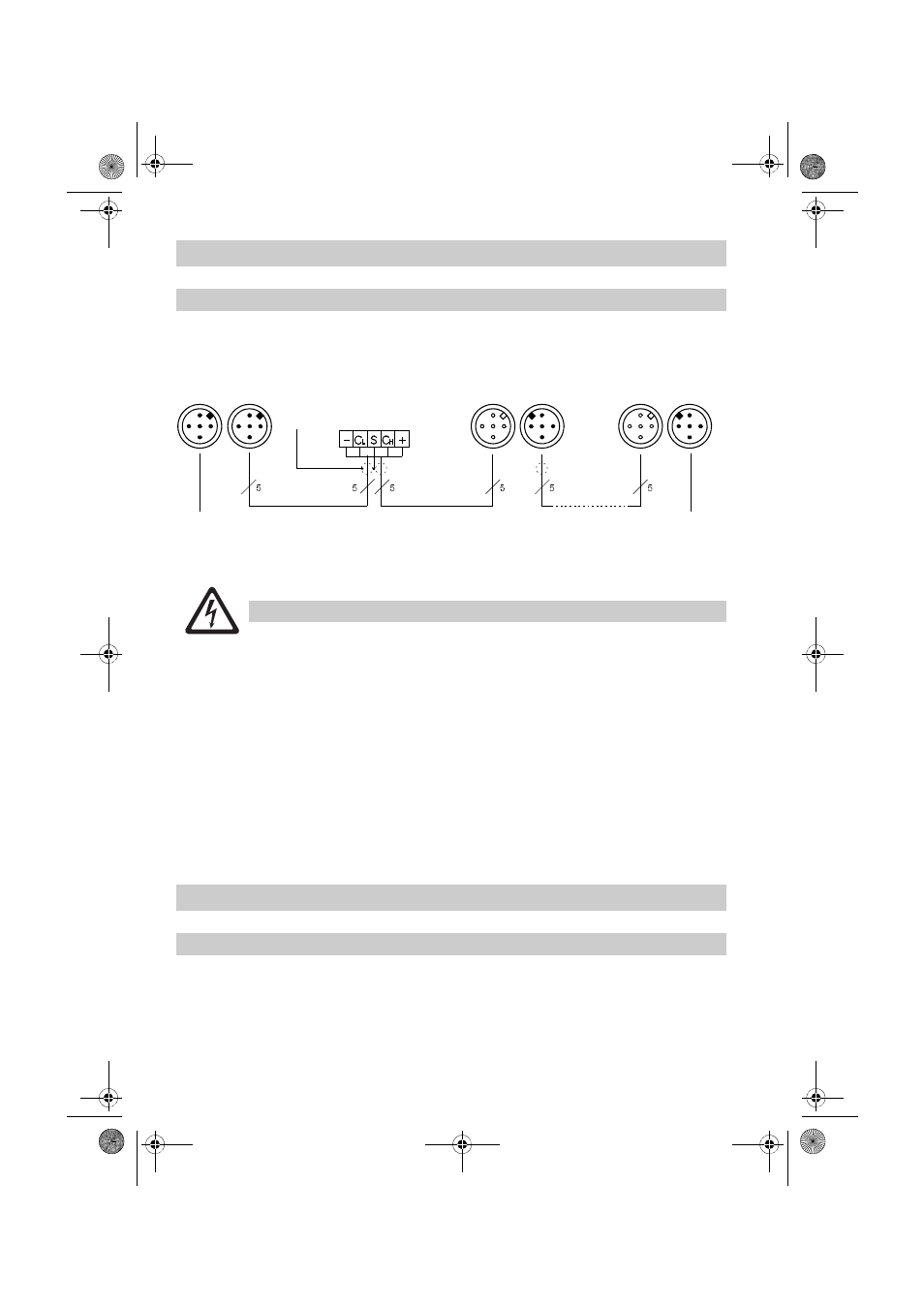

Anschlussplan CAN-Bus-System Beispiel
■ Nur in Linie verdrahten, keine Sternverdrahtung!
■ Abschirmungen der Bus-Leitungen einmal am zentralen Erdungspunkt (ZEP) anschließen.
■ Sind zwei oder mehrere Systemkomponenten in einem CAN-Bus-Netz verbunden, muss
am ersten und am letzten Gerät ein Abschlusswiderstand 120 installiert werden
(Klemme C
L
/C
H
). Es wird empfohlen, das URB 2 mit einer Anschlussbuchse mit Ab-
schlusswiderstand als erstes oder letztes Gerät zu verwenden.
■ Im CAN-Bus-Netz darf nur ein Bedien- und Visualisierungsgerät URB 2 eingesetzt werden.
■ Das CAN-Bus-Netz darf während des Betriebes nicht unterbrochen werden!
Bei Unterbrechung wird eine Alarmmeldung ausgelöst.
■ Das Bedien- und Visualisierungsgerät URB 2 darf nicht parallel zum Bedien-, Visualisie-
rungs- und Automatisierungsgerät SPECTORcontrol eingesetzt werden.
Grundeinstellung
Werkseinstellung
Bedien- und Visualisierungsgerät URB 2
Das Bedien- und Visualisierungsgerät URB 2 wird werkseitig mit folgenden Einstellungen ausgeliefert:
■ Node-ID: 60
■ Baudrate: 250 kBit/s (125m Leitungslänge)
Fig. 6
ZEP
Zentraler
Erdungs-
punkt
Niveauelektrode
Leitfähigkeitselektrode
NRG ...
LRG ...
Temperaturtransmitter
TRV ...
Kupplung mit Abschluss-
widerstand 120
Steuergerät
NRS ...
LRR ...
TRS ... Bediengerät
URB 2
Stecker mit Abschluss-
widerstand 120
Achtung
