9
Einbau
URB 2
Das Bedien- und Visualisierungsgerät URB 2 ist für den Einbau in Schaltschranktüren vorgesehen.
1. Ausschnitt in Schaltschranktür vornehmen, Maß 174x145 mm, Blechstärke max. 10 mm.
2. Weiße Befestigungsmuttern abschrauben und Gehäusedeckel abnehmen. Bei Bedarf Gewinde-
stange bis max. 35 mm herausschrauben.
3. Bedien- und Visualisierungsgerät URB 2 in den Türausschnitt schieben, Gehäusedeckel wieder
aufsetzen, Befestigungsmuttern aufschrauben und festziehen.

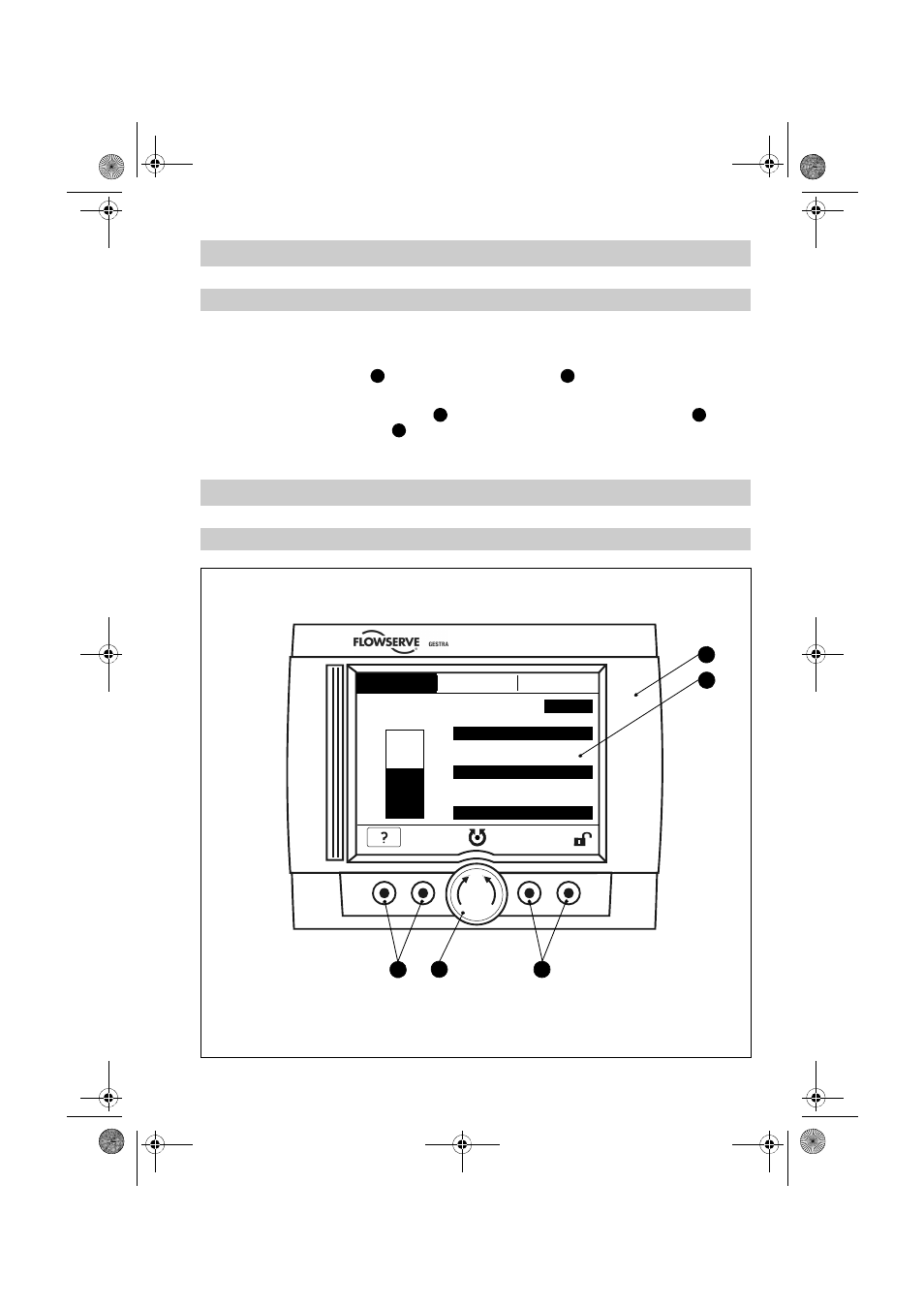

Funktionselemente
URB 2
D C
A C
D
GESTRA URB 2
PUS H
Fig. 3
Start Regelung Begrenzer
Niveau
45 %
Leitfähigkeit StdBy
MAX 6000
IST 4800 µS/cm
Druck
MAX
IST bar
Temperatur
MAX 300
IST 150 °C
A
1 2
3
1
