Zentralmodul » Installation
G&D DVICenter DP32 · 6
Installation und Anschluss der Arbeitsplatzmodule
Anschluss der Geräte des Arbeitsplatzes an die
Arbeitsplatzmodule
 Schließen Sie die Gerätes des Arbeitsplatzes an die verschiedenen Arbeitsplatz-
module an.
Die erforderlichen Schritte werden im Kapitel Arbeitsplatzmodul ab Seite 42
beschrieben.
Anschluss der Arbeitsplatzmodule an das Zentralmodul
 Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeitsplatzmodule
mit jeweils einem Dynamic Port, der zum Anschluss eines Arbeitsplatzmoduls kon-
figuriert ist. In der Standardeinstellung sind dies die Ports 1 bis 8.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5e (oder höher).
HINWEIS: Die maximale Distanz zwischen einem Arbeitsplatzmodul und dem Zen-
tralmodul beträgt 140 Meter.
HINWEIS: Aktivieren Sie ggf. die Signalisierung der Modi der Dynamic Ports
(s. Seite 17). Die Dynamic Ports zum Anschluss für Arbeitsplatzmodule werden
durch das Aufleuchten der gelben LED gekennzeichnet.

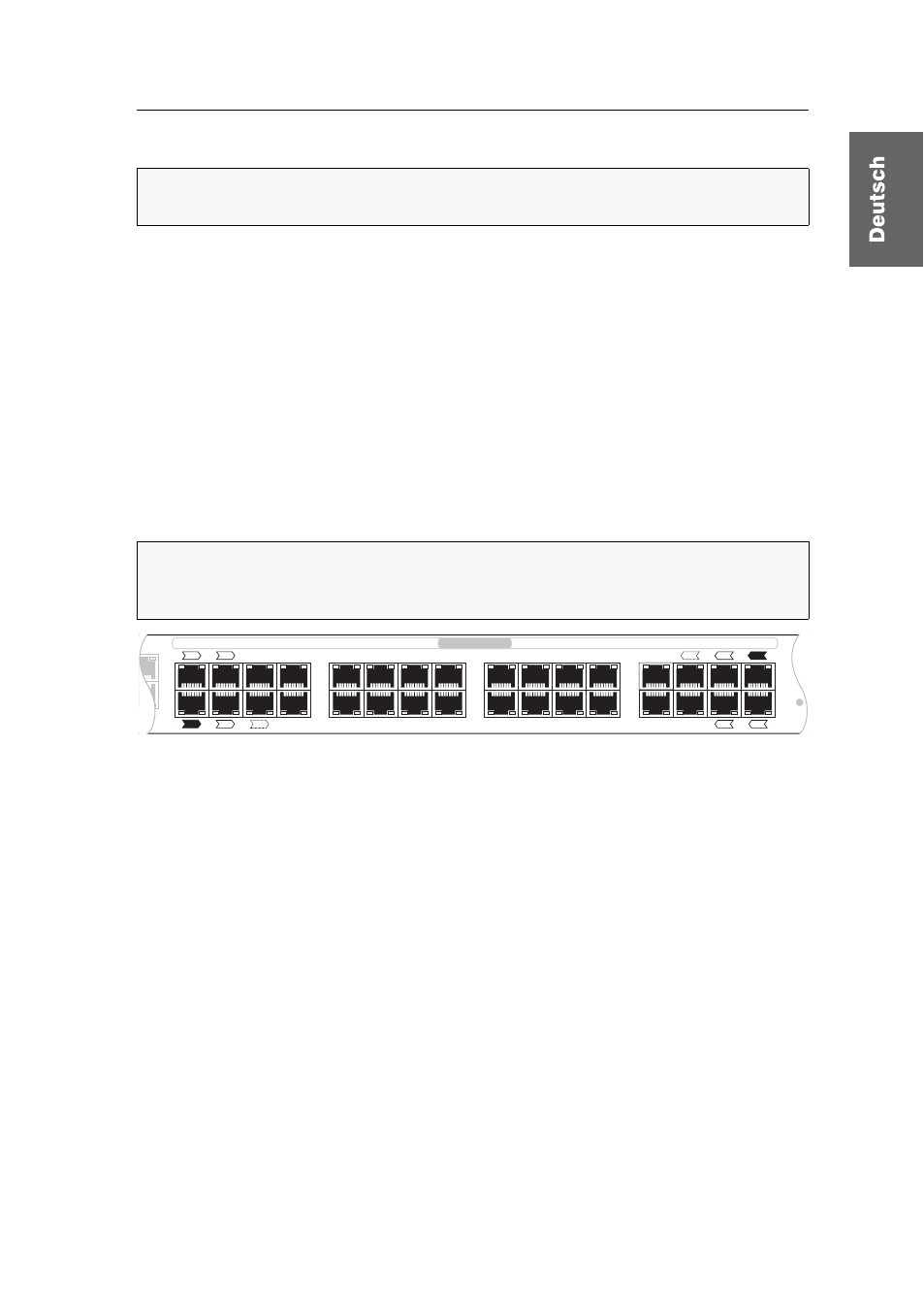

us In
s Out
Ident.
16 14 12 10
15 13 11 9
24 22 20 18
23 21 19 17 7 3 5 1
6 8 4 2 26 28 32 30
27 25 31 29
Console side CPU side Dynamic Ports
