DVI-CPU « Target-Module
31 · G&D DVICenter DP32
Installation

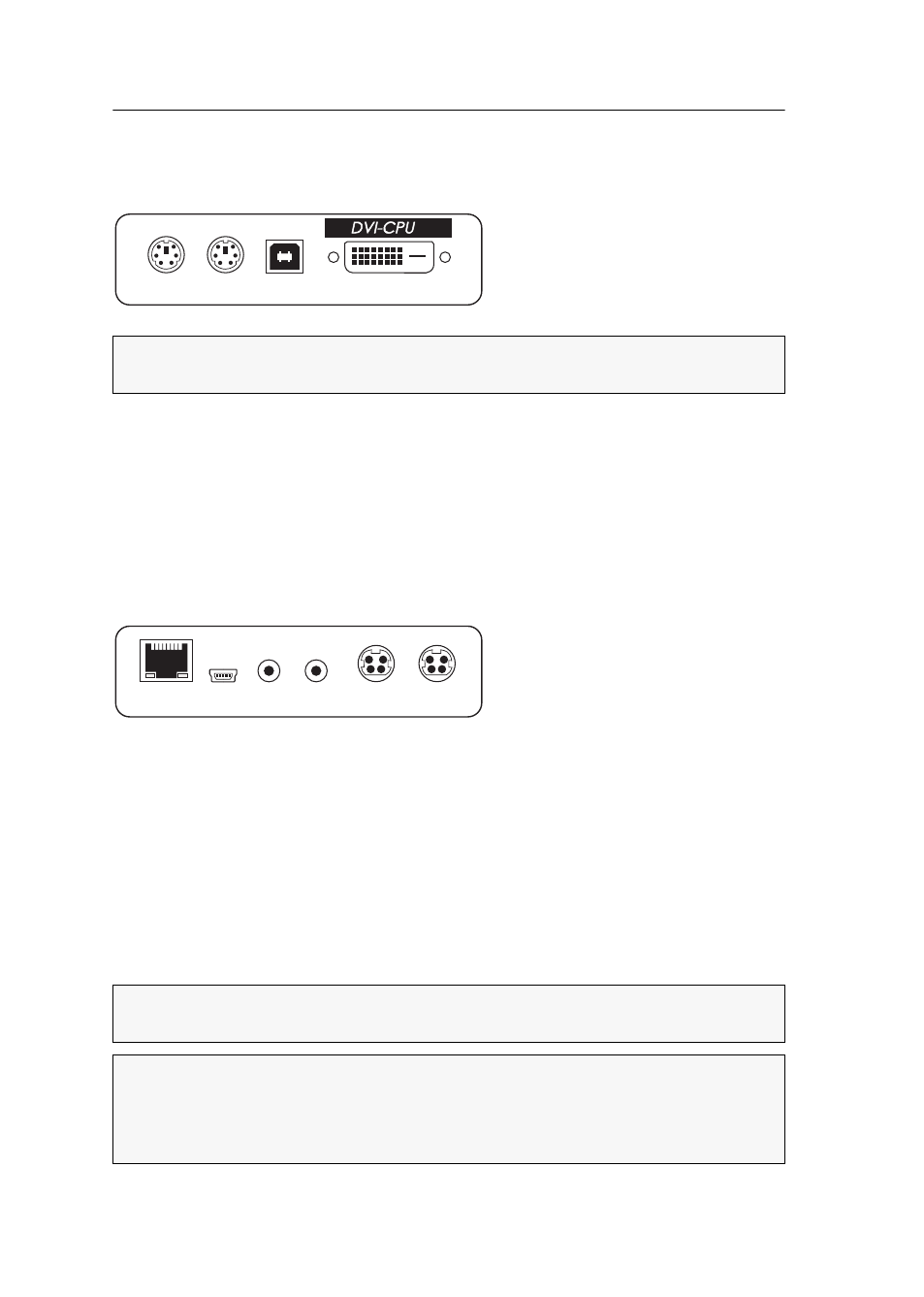

Anschluss des Target-Computers
Keyb.: Verbinden Sie die PS/2-Tastatur-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu den violetten Stecker des PS/2-Twin-Kabels.
Mouse: Verbinden Sie die PS/2-Maus-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu den grünen Stecker des PS/2-Twin-Kabels.
USB K/M: Verbinden Sie eine USB-Schnittstelle des Computers mit dieser Schnittstelle.
Verwenden Sie hierzu das USB-Gerätekabel.
DVI-D CPU: Verbinden Sie den digitalen Videoausgang des Computers mit dieser
Schnittstelle. Verwenden Sie hierzu das Videokabel.
Line In: Verbinden Sie die Line-Out-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu eines der Audio-Kabel.
Line Out: Verbinden Sie die Line-In-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu eines der Audio-Kabel.
Verbindung zum Zentralmodul
Trans.: Verbinden Sie die Trans.-Schnittstellen der einzelnen Target-Module mit
jeweils einem Dynamic Port, der zum Anschluss eines Target-Moduls konfiguriert ist.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5e (oder höher).
HINWEIS: Die Tastatur- und Maus-Signale können wahlweise über die PS/2-
Schnittstellen oder die USB-Schnittstelle an den Computer übertragen werden.
HINWEIS: Beachten Sie die Hinweise im Abschnitt Anschluss der Target-Module an
das Zentralmodul auf Seite 7.
TIPP: Bei Störung des Netzwerks oder Ausfall eines Ports am Zentralmodul ist die
direkte Verbindung zwischen einem Target- und einem Arbeitsplatzmoduls möglich.
Verwenden Sie zur Verbindung der beiden Module ein Crossover-Kabel der Katego-
rie 5e (oder höher).
