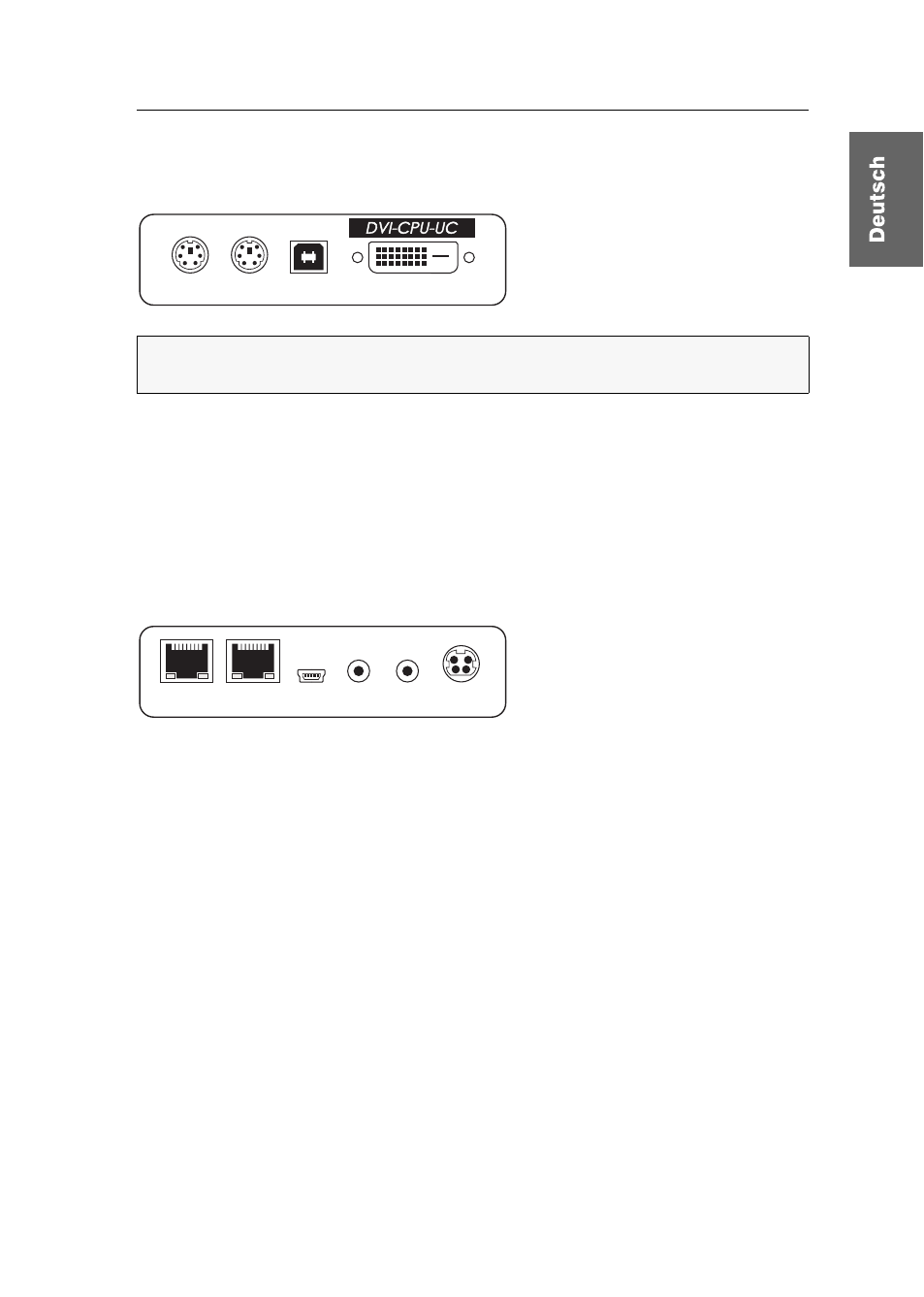

Target-Module
»
DVI-CPU-UC
G&D DVICenter DP32 · 36
Installation
Anschluss des Target-Computers
Keyb.:
Verbinden Sie die PS/2-Tastatur-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu den violetten Stecker des PS/2-Twin-Kabels.
Mouse:
Verbinden Sie die PS/2-Maus-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu den grünen Stecker des PS/2-Twin-Kabels.
USB K/M:
Verbinden Sie eine USB-Schnittstelle des Computers mit dieser Schnittstelle.
Verwenden Sie hierzu das USB-Gerätekabel.
DVI-D CPU:
Verbinden Sie den digitalen Videoausgang des Computers mit dieser
Schnittstelle. Verwenden Sie hierzu das Videokabel.
Line In:
Verbinden Sie die Line-Out-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu eines der Audio-Kabel.
Line Out:
Verbinden Sie die Line-In-Schnittstelle des Computers mit dieser Schnitt-
stelle. Verwenden Sie hierzu eines der Audio-Kabel.
HINWEIS:
Die Tastatur- und Maus-Signale können wahlweise über die PS/2-
Schnittstellen oder die USB-Schnittstelle an den Computer übertragen werden.
Mouse
Keyb.
DVI-D CPU
USB K/M
Service
Trans. 1
Line In Line Out Power In
Trans. 2
