Das Arbeitsplatzmodul »U2-R-CON«
Das Arbeitsplatzmodul U2-R-CON überträgt die USB- und RS232-Signale des Arbeits-
platzes an das Target-Modul U2-R-CPU.
Lieferumfang
1 × Arbeitsplatzmodul U2-R-CON
1 × Netzteil (12V/2A)
1 × Stromversorgungskabel
Erforderliches Zubehör
Ein Twisted-Pair-Kabel der Kategorie 5e (oder höher) zum Anschluss des Arbeits-
platzmoduls an das Zentralmodul oder eine Netzwerkdose.
Installation
Anschluss der Geräte des Arbeitsplatzes

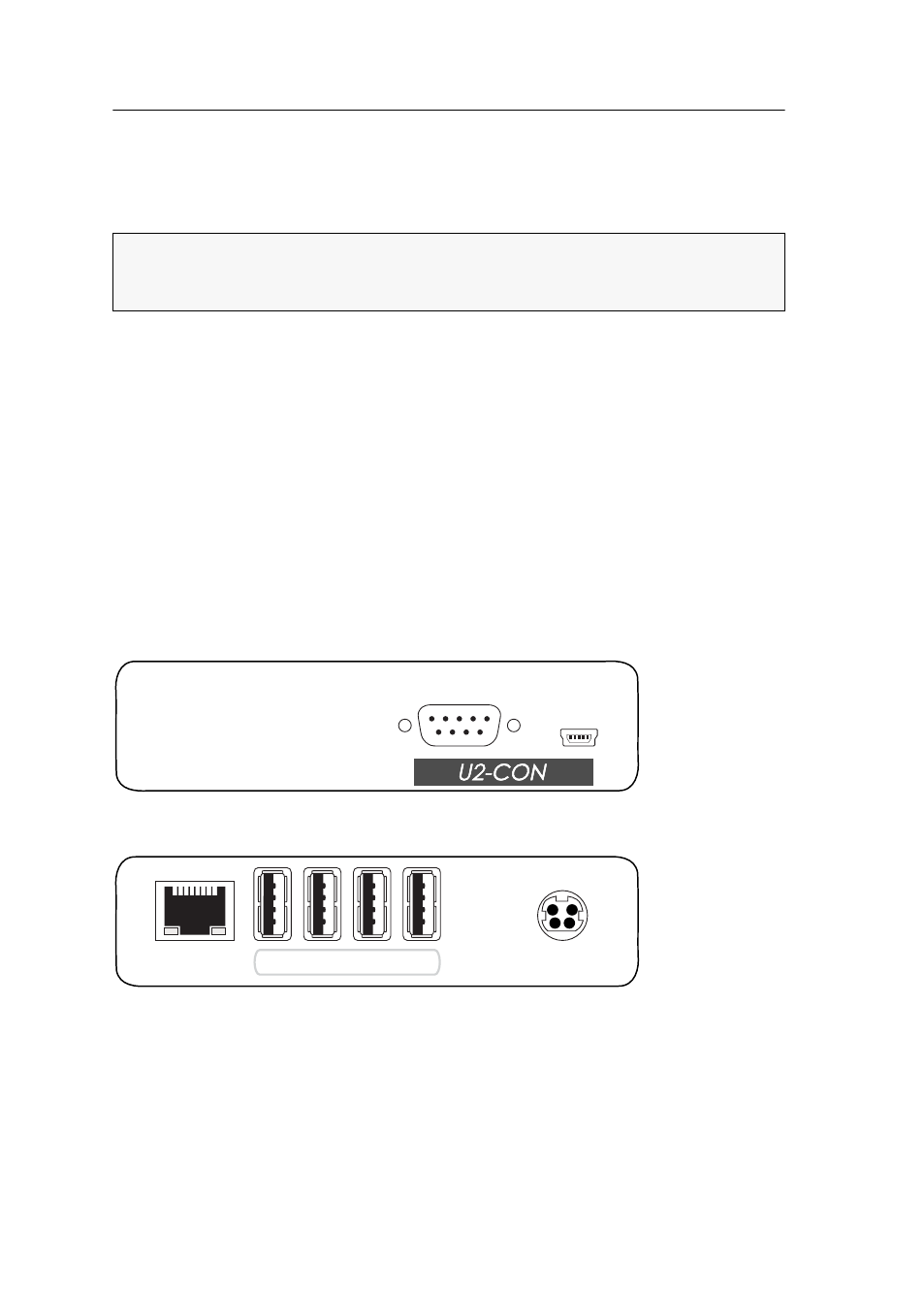

RS232:
Verbinden Sie das serielle Endgerät mit dieser Schnittstelle.
Trans.:
Verbinden Sie diese Schnittstelle mit dem Dynamic Port des USB/RS232 Main
Channels, der dem Arbeitsplatz zugeordnet ist.
Verwenden Sie hierzu eine Twisted-Pair-Verkabelung der Kategorie 5e (oder höher).
HINWEIS:
Das Arbeitsplatzmodul U2-R-CPU können Sie ausschließlich an den
USB/RS232 Main Channel eines Stacking-Matrixswitches anschließen.
Informationen zum Stacking-Modus finden Sie auf Seite 21.
