SPEZIFIKATIONEN
ArcWriter Betriebsanleitung 2-3
5
Spezifikationen
Stromquelle
Elektrisch
Rated OCV (U
0
) ................................................................235 VDC Gleichstrom bei Nenn-Netzspannung
Ausgangsstrom (I
2
) ...........................................................4–19 A, regelbar in 1-A-Stufen
Ausgangsspannung (U
2
) ...................................................120 VDC
Einschaltdauer (X) bei 40°C..............................................100% (19 A, 120 VDC)
Input Power (U
1
line voltage, I
1
input current):
084000, 084008, 084013, 084017 ....................................200VAC, 3-Ph, 50/60 Hz. 8,3 A
084025, 084027, 084029, 084031 ....................................208VAC, 3-Ph, 60 Hz. 8,2 A
084026, 084028, 084030, 084032 ....................................240VAC, 3-Ph, 60 Hz. 7,9 A
084004, 084009, 084014, 084018 ....................................400VAC, 3-Ph, 50/60 Hz. 4,5 A CE Version
084021, 084022, 084023, 084024 ....................................440VAC, 3-Ph, 60 Hz. 4,2 A
084005, 084010, 084015, 084019 ....................................480VAC, 3-Ph, 60 Hz. 4,0 A
084011, 084012, 084016, 084020 ....................................600VAC, 3-Ph, 60 Hz. 3,3 A
Abmessungen und Gewicht:
Tiefe ..................................................................................720 mm
Breite.................................................................................320 mm
Höhe..................................................................................475 mm
Gewicht .............................................................................55 kg
MADE IN U.S.A.

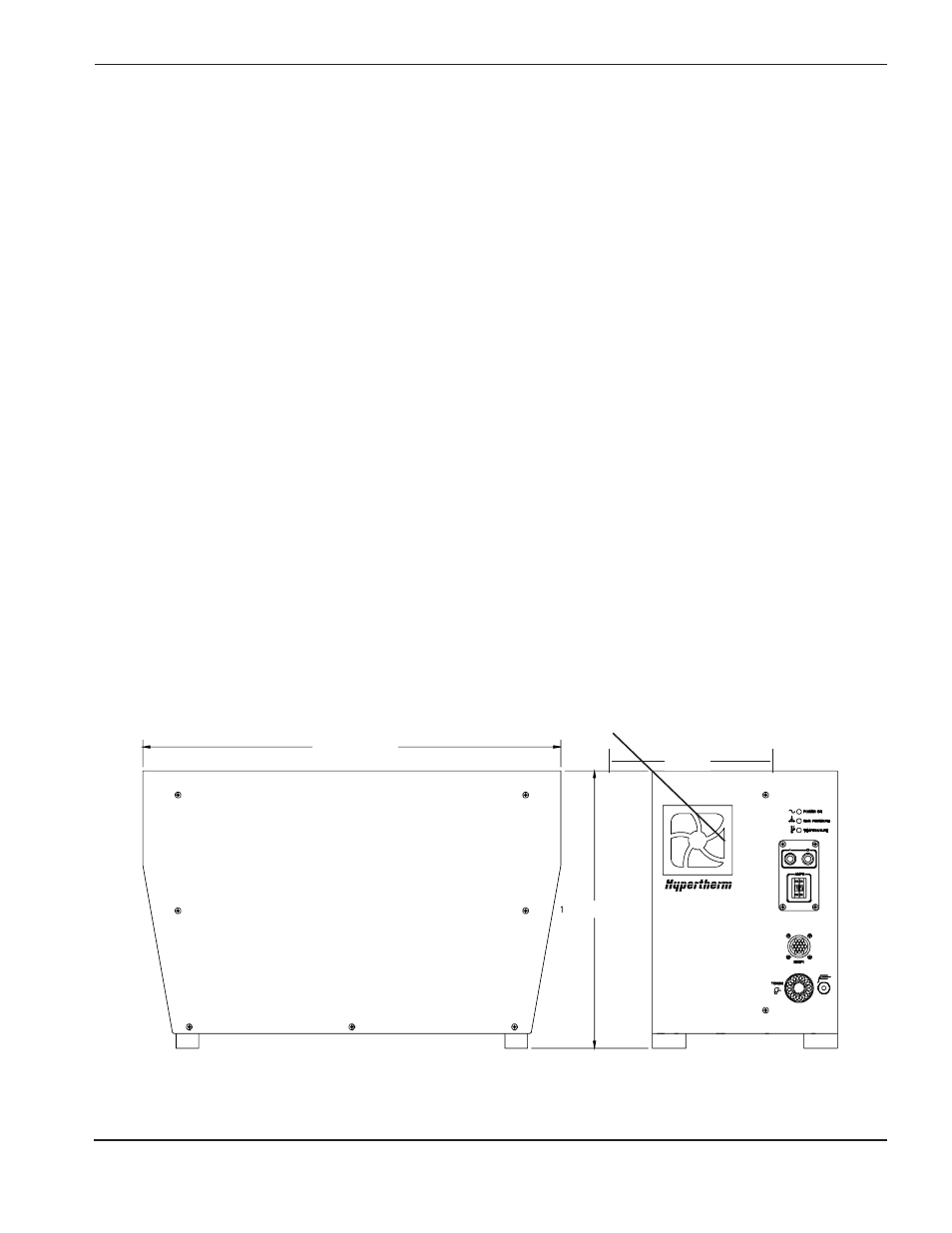

Abbildung 2-1 Abmessungen der Stromquelle [mm]
Abbildung mit Bedienungselemente-
baugruppe. Bei vollständiger CNC
Ansteuerung wird eine Abdeckplatte
angebracht
720 mm
475 mm
320 mm
