6-10

ArcWriter

Betriebsanleitung

3

STANDARD-KOMPONENTEN

Brenner- und Schlauchpaket (Fortsetzung)

Plasmagasventilbaugruppe (129101)

Index Nr.

Ref. Konstr.

Teilenr.

Beschreibung

Menge

1

SV3

006097

Valve, Solenoid 1/8 FPT 120V 3 WNC

1

2

024473

Assembly, Hose 3/16 Red RH 'A' 15 inch

1

3

004725

Bracket, Solenoid/Sleeve Mounting

1

Verschleißteile

Index Nr.

Ref. Konstr.

Teilenr.

Beschreibung

Menge

1

—

120449

Ring, Swirl Blow Forward

1

2

—

120447

Electrode, Air BlowForward

1

3

—

120450

Nozzle, Blow Forward

1

4

—

120453

Cap, Retaining Blow Forward

1

Brennerkörper
120448

1

2

3

4

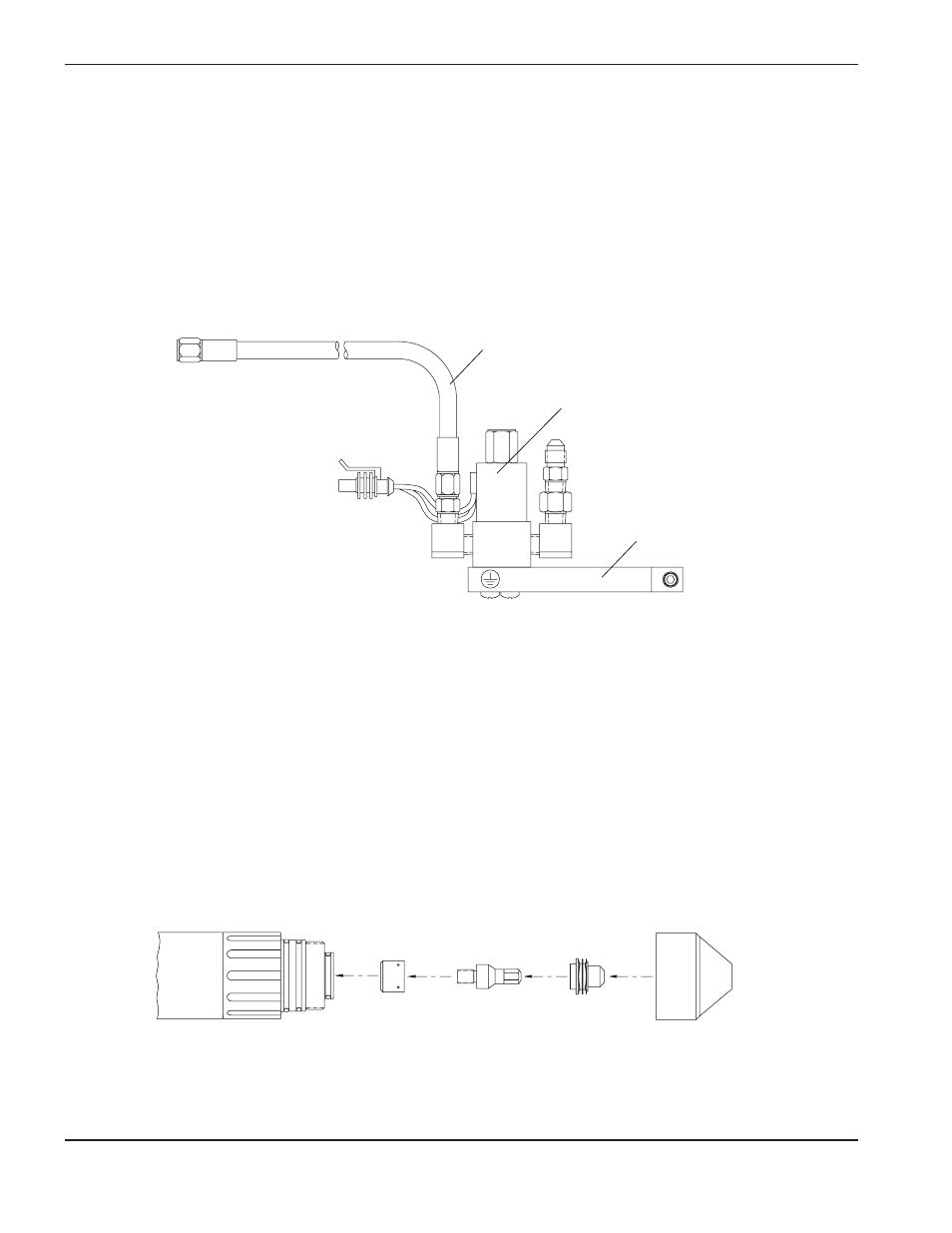

Abbildung 6-8

Verschleißteile

Abbildung 6-7

Plasmagasventilbaugruppe

2

1

3
