ArcWriter
Betriebsanleitung
3-5
3
INBETRIEBNAHME
Plasma- und Sekundärgasversorgungsanschlüsse
Um die Gaszuleitungsanschlüsse (Druckluft und Druckluft oder Druckluft und H5) an die Druckregler hinten an der
Stromquelle anzuschließen, sollten 3/8 inch ID Gasschläuche (
≈
10 mm) verwendet werden. 1/8" NPT Nippel
sollten wie in Abb. 3-3 dargestellt an jeden Regler installiert werden, um die Schläuche anzuschließen. Um eine
dichte Installation zu gewährleisten, sollte eine leichte Schicht flüssige Rohrabdichtungsmasse auf die Gewinde
aufgetragen werden. Die 1/8" NPT Nippel befinden sich in dem Verschleißteilsatz.
Argon-Wasserstoff (H5)
H5, eine vorgemischte Kombination aus 5 % Wasserstoff und 95 % Argon kann als ein Plasmagas verwendet
werden. Wenn der Reinheitsgrad des H5 niedrig ist, verschlechtert sich die Markierungs-, Riefenbildung- und
Vertiefungsqualität, und die Lebensdauer der Verschleißteile reduziert sich.
Anmerkung:
Diese Bedingungen treten auch ein, wenn die Gasversorgungsschläuche oder Anschlüsse
undicht sind.
Vorsicht:
Benutzen Sie bei der Installation von Nippel auf Adapter niemals
Teflonband. Teile des Bandes können sich lösen und in die
Gasleitung gelangen und den Druckregler, die Druckwächter und
Ventile beschädigen.
Sekundärgas
Filter-
/Druckregler
1/8" NPT Nippel
Plasmagas
Druckregler

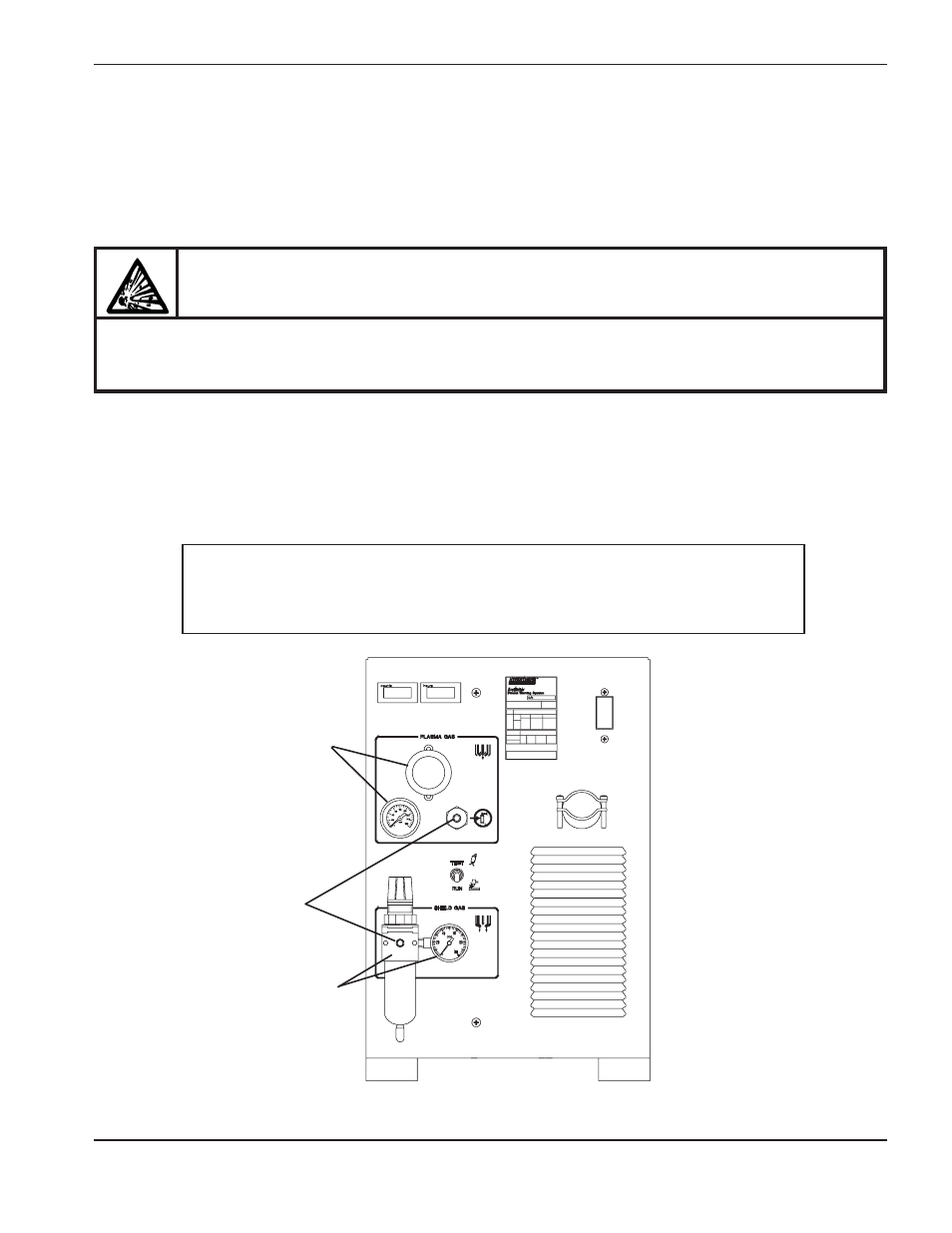

Abbildung 3-3
Plasma- und Sekundärgasanschlüsse an die Druckregler
WARNUNG
Bei der Verwendung von Argon-Wasserstoff-Mischungen sollte der Wasserstoffgehalt maximal
5 % betragen. Oberhalb dieses Gehalts besteht die Möglichkeit, daß eine explosive Mischung erzeugt
wird.
