Hypertherm Plasma Arc Marking System Benutzerhandbuch
Seite 19
2-4
ArcWriter
Betriebsanleitung
SPEZIFIKATIONEN
5
Gasanforderungen
Art
Plasmagase ......................................................................Luft oder ArW5 (5 % Wasserstoff u.
95 % Argon vorgemischt)
Sekundärgas .....................................................................Luft
Qualität
Luft ....................................................................................Sauber, trocken und frei von Öl
ArW5 .................................................................................Gewerbliche Qualität, Wasser- und Sauerstoff frei
Durchflußmengen und Drücke
Plasmagase ......................................................................28 l/min 6,9 bar versorgt den Druckregler der
Stromquelle
Sekundärgas .....................................................................142 l/min 6,9 bar versorgt den Druckregler der
Stromquelle
Plasmadruck-Reglereinstellung (Luft oder ArW5) .............4,8 bar dynamisch (fließend)
Sekundärgas-Reglereinstellung (Luft)...............................4,1 bar dynamisch (fließend)

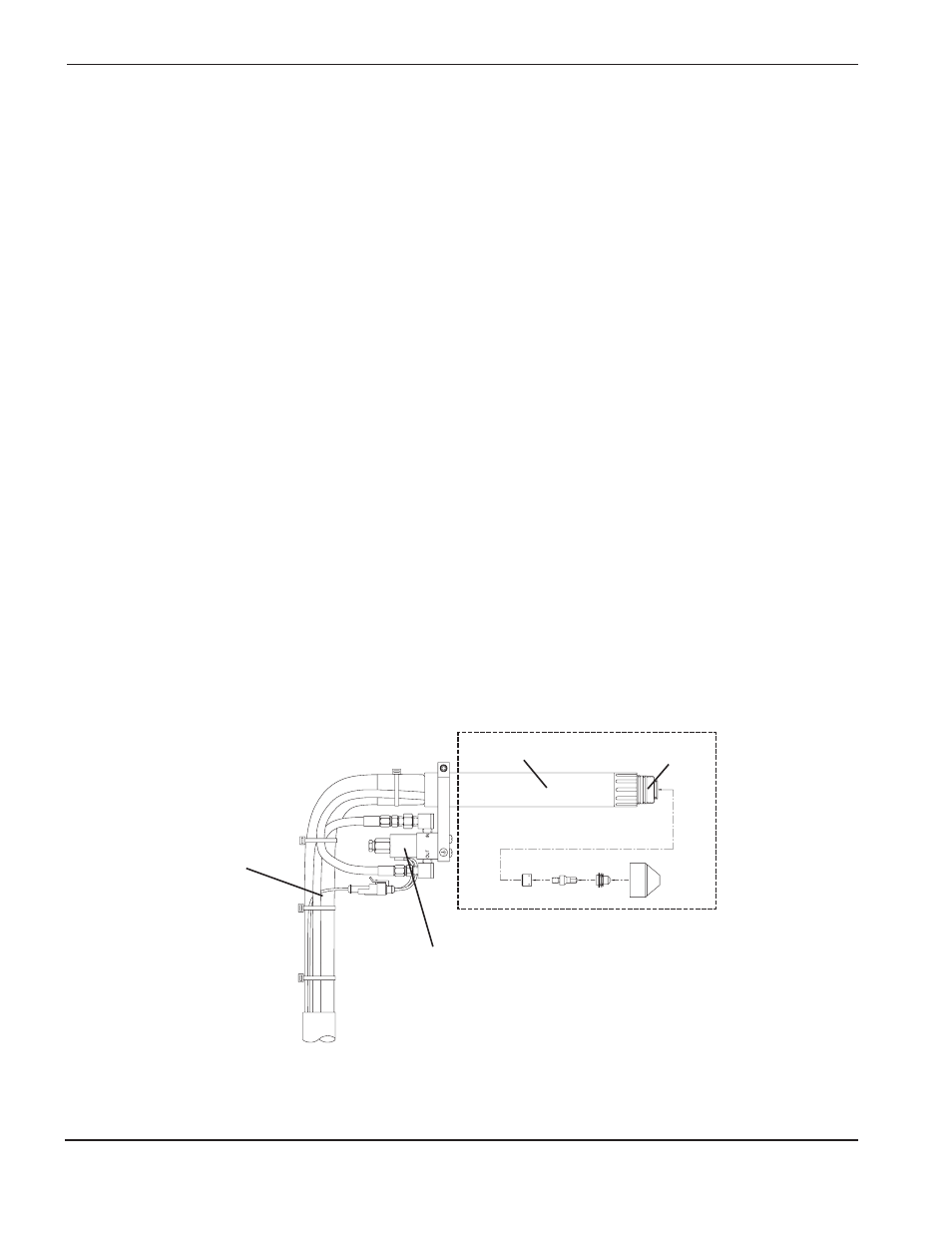

Abbildung 2-2
Brenner- und Schlauchpaket
Brenner- und Schlauchpaket
Das Paket enthält folgendes: Die Brennerbaugruppe, den Schlauchsatz und die Plasmagasventilbaugruppe
Brennerschlauchpaket
Plasmagasventilbaugruppe
Verschleißteile
Brennerkörper
Brennerschaft
Brennerbaugruppe
