BEDIENUNG
Vorteile:
Ausgezeichnetes Verfahren für generelle Anwendungen.
Geringe Gaskosten.
Kein Bart.
Weitere Gesichtspunkte:
Wenig Kontrast zwischen Markierungen und der Platte.
Unlegierter Stahl
Luft Plasma/Luft sekundärgas

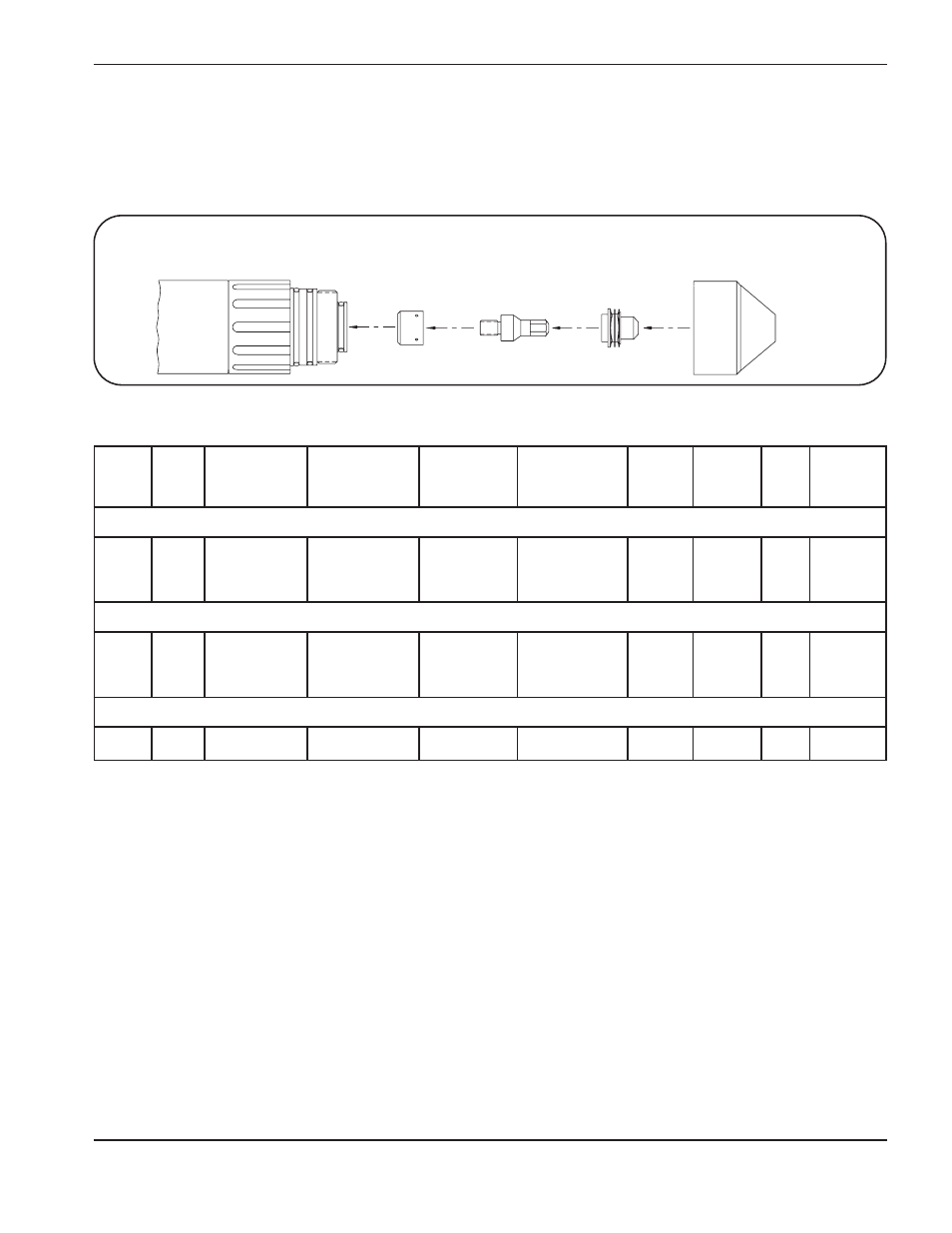

Brennerkappe
120453 Düse
120450 Wirbelring
120449 Elektrode
120447 Brennerkörper
120448
Lichtbogen Lichtbogen Abstand zw. Schneid-
strom spannung Plasmadruck Sekundärdruck Brenner Werkstück geschwindigkeit Breite Tiefe Zeit Durchmesser
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (m sek.) (mm)
Leichte Markierung
5 149 70 4,8 60 4,1 2 3,81 0,8
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 0,8
≤
0,03
Starke Markierung
9 123 70 4,8 60 4,1 2 3,81 1,3 0,13
10 118 70 4,8 60 4,1 2 6,35 1,3 0,13
Vertiefungen anbringen
7 70 4,8 60 4,1 2 0,5 300 1,5
