ArcWriter Betriebsanleitung 4-15
3
BEDIENUNG
Vorteile:
Luft hat die geringsten kosten.
Weitere Überlegungen:
Zackige Markierungen: Die Markierungskanten sind weniger sauber und klar definiert.
Wichtig: Die obigen Bedingungen sind für eine 3,2 mm Platte optimiert. Bei dickerem Material muß der
Lichtbogenstrom erhöht werden.
Aluminium
Luft Plasma/Luft sekundär

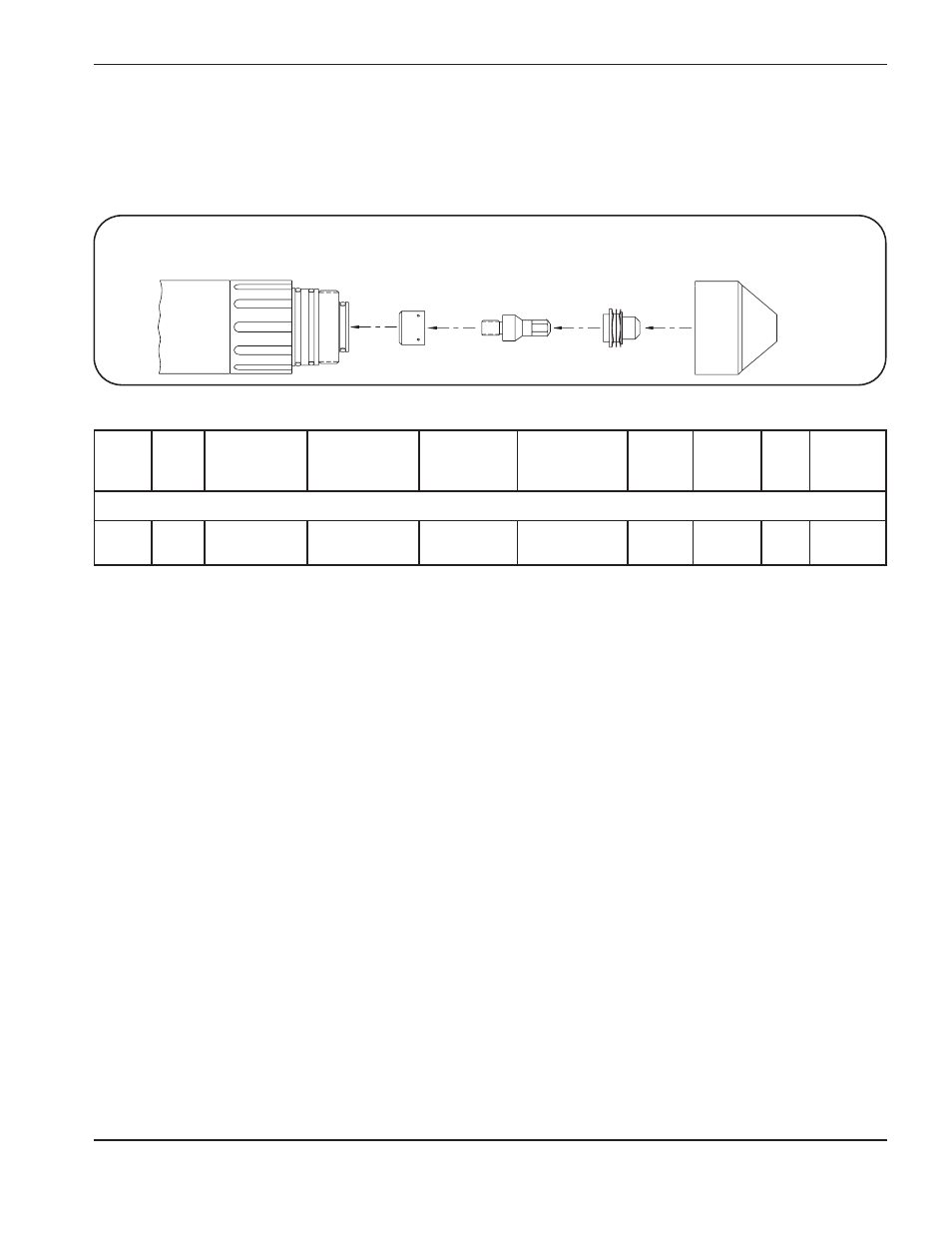

Brennerkappe
120453 Düse
120450 Wirbelring
120449 Elektrode
120447 Brennerkörper
120448
Lichtbogen Lichtbogen Abstand zw. Schneid-
strom spannung Plasmadruck Sekundärdruck Brenner Werkstück geschwindigkeit Breite Tiefe Zeit Durchmesser
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (m sek.) (mm)
Markierung
7 134 70 4,8 60 4,1 2 3,81 1,0 0,05
