ArcWriter
Betriebsanleitung
3-3
3
INBETRIEBNAHME
Eingangsstrom
Empfohlene träge
Eingangsspannung
Phase
bei 2.6 kw Ausgang
Sicherungsgröße
200 VAC
3
8,3 A
15 A
208 VAC
3
8,2 A
15 A
240 VAC
3
7,9 A
15 A
400 VAC
3
4,5 A
10 A
440 VAC
3
4,2 A
10 A
480 VAC
3
4,0 A
10 A
600 VAC
3
3,3 A
10 A
Netzanschlußleitung-Anschlüsse
Bei der installierten Anschlußleitung handelt es sich um eine 4-Leiter- (12 AWG)2,5/4mm2, 15 Fuß (4,5 m) lange
Netzanschlußleitung. Siehe Abb. 3-1 für die Netzanschlußleitungs-Anschlüsse. Siehe das elektrische Schaltbild in
Abschnitt 7, Diagramme.
Netz-
Trennschalter
CB1
Netz-Trenn-
schalter CB1
400V CE
Nicht-CE
200/208/240/440/480 VAC

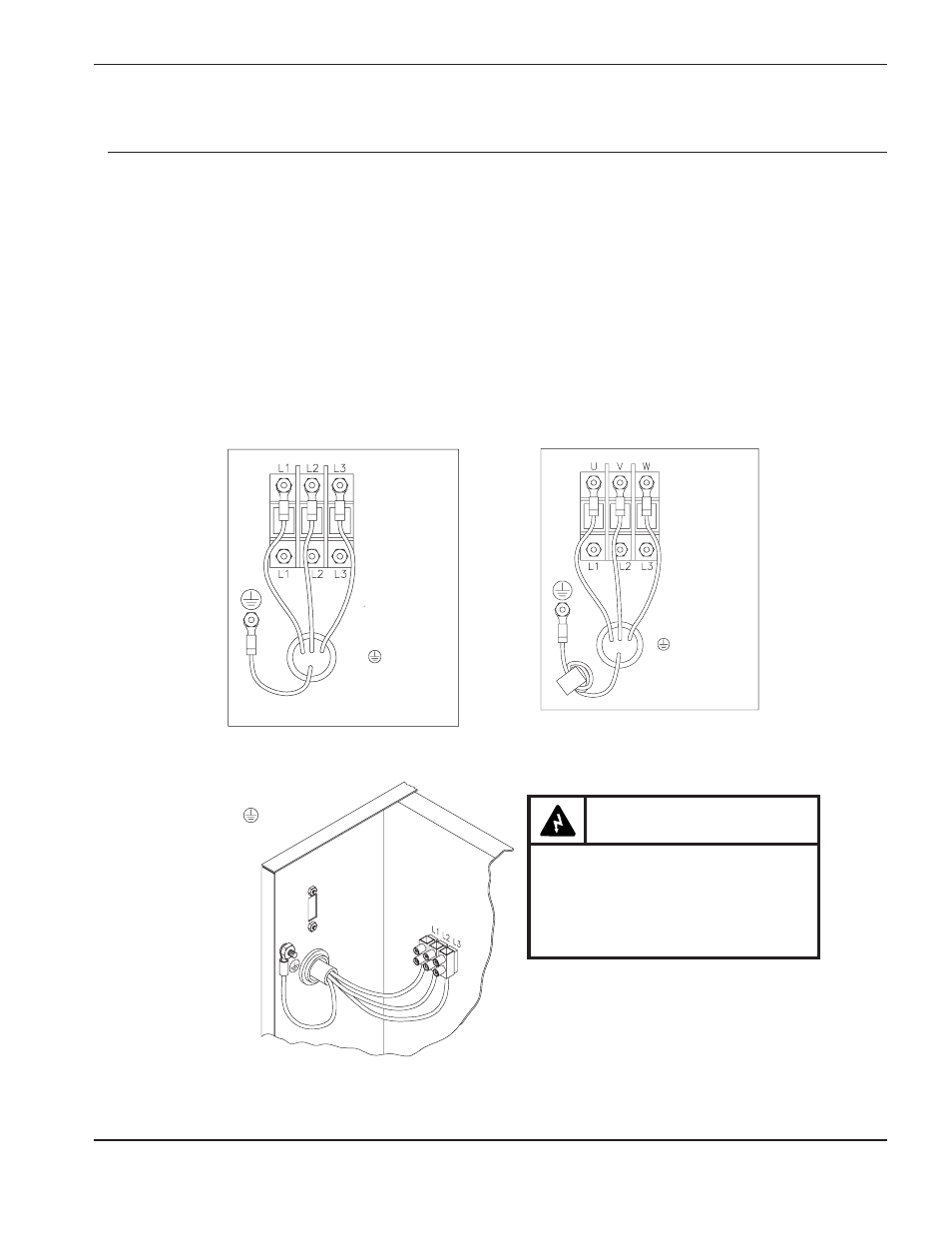

Abbildung 3-1
Stromanschlußleitung-Anschlüsse
Nicht-CE 600 VAC
Klemmenplatte
TB2
WARNUNG
Die 600 VAC Stromquelle hat keinen
Überlastschalter, um Netzstrom
abzuschalten. Vor Arbeiten am Inneren
der Einheit den HAUPTSCHALTER immer
auf AUS stellen und den Schalter
SPERREN und KENNZEICHNEN.
3PH Strom
L1 – rot
L2 – schwarz
L3 – weiß
grün
Erdung
400 V/3PH/50-60 Hz
U-braun
V-schwarz
W-blau
grün/gelb
Erdung
600V/3PH Strom/50-60 Hz
L1 – rot
L2 – schwarz
L3 – weiß
grün Erdung
