SPEZIFIKATIONEN
ArcWriter
Betriebsanleitung
2-7
5
Bedienungselementebaugruppe (129096)
Elektrisch
Fernstromsollwerte............................................................BCD Tastereinstellungen (4-19 Ampere bei
1 Amp. Schritten). Die Einstellungen 0-4 liefern
4 Ampere.
Abmessungen und Gewicht
Breite.................................................................................69 mm
Höhe..................................................................................120 mm

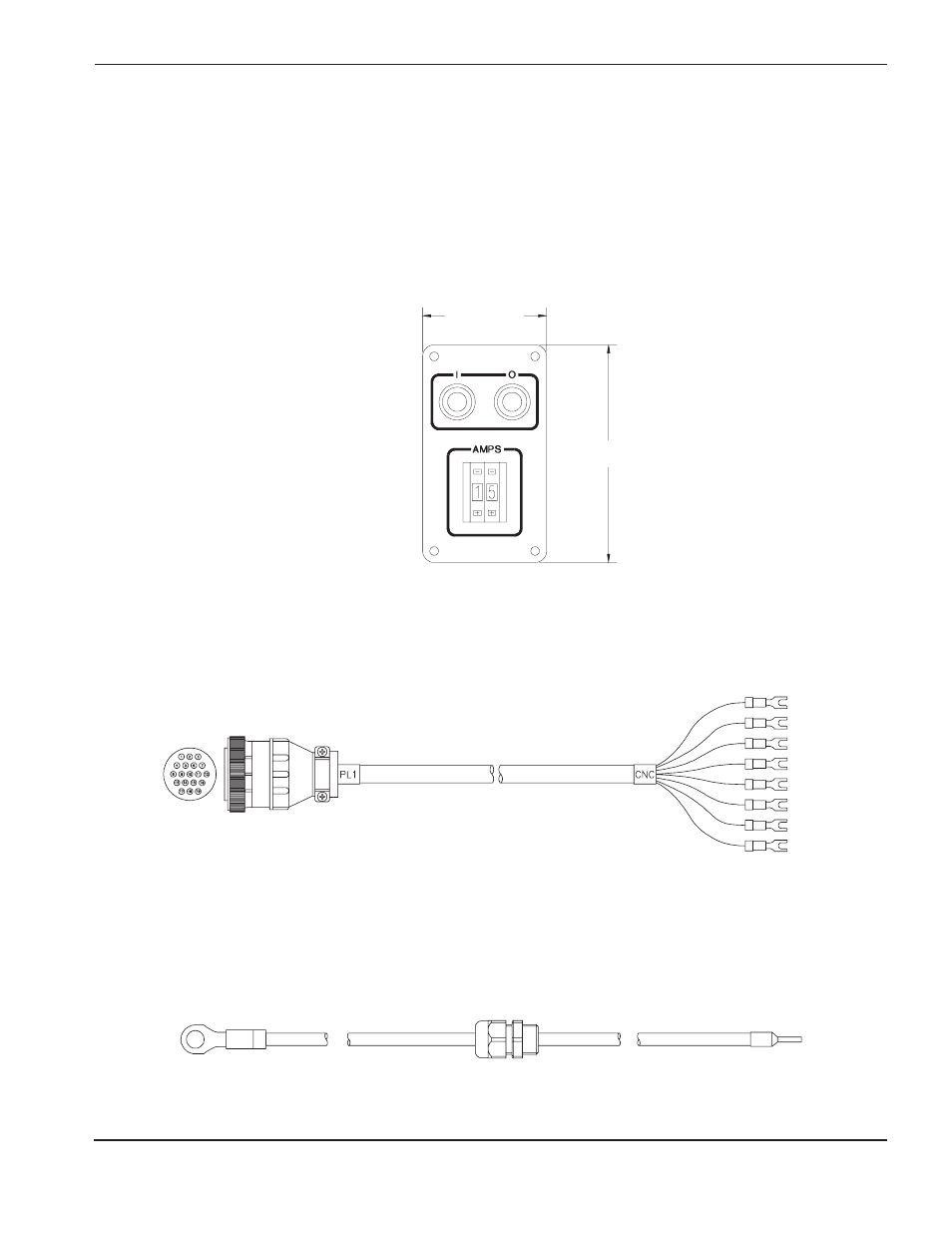

Abbildung 2-7
Bedienungselemente-Baugruppenabmessungen
Abbildung 2-8
Interfacekabel (für den Einsatz mit der Bedienungselementebaugruppe)
Abbildung 2-9
Werkstückkabel
Interfacekabel (für den Einsatz mit der Bedienungslementebaugruppe)
Siehe Abschnitt 6, Teileliste für vorhandene Längen.
69 mm
120 mm
Werkstückkabel
Siehe Abschnitt 6, Teileliste, für vorhandene Längen.
