INBETRIEBNAHME
Anlagenmontage
Beziehen Sie sich auf Abbildung 3-4 und die nachstehenden Verfahren und Abbildungen auf den folgenden Seiten
für detaillierte Anschlußinformationen:
ቢ
Schließen Sie das Schlauchpaket mit der Plasmagasventilbaugruppe an die Stromquelle an (Abb. 3-5).
ባ
Schließen Sie das Schlauchpaket an die Stromquelle an (Abb. 3-5).
ቤ
Schließen Sie das Schlauchpaket mit der Plasmagasventilbaugruppe an den Brenner an (Abb. 3-6).
ብ
Schließen Sie den Schutzleiter (vom Kunden geliefert) zwischen der Plasmaventilbaugruppe und dem
Arbeitstisch an (Abb. 3-4).
ቦ
Schließen Sie das Werkstückkabel an (Abb. 3-7)
Wenn die Bedienungselementebaugruppe nicht an der Stromquelle installiert ist, siehe
ቧ
. Wenn es installiert
ist, siehe
ቨ
.
ቧ
Schließen Sie das Interfacekabel (für den Einsatz mit vollständiger CNC Ansteuerung) zwischen der Strom-
quelle und dem CNC (Fig. 3-8).
ቨ
Schließen Sie das Interfacekabel (für den Einsatz mit der Bedienungslemente-baugruppe) zwischen der
Stromquelle und dem CNC (Abb. 3-9) an.
MADE IN U.S.A.
Arbeitstisch
CNC Steuerung
ቧ
Interfacekabel für den Einsatz mit kompletter CNC
Ansteuerung
oder
ቨ
Interfacekabel für den Einsatz mit der
Bedienungselementebaugruppe
Sowohl die
Bedienungselementebaugruppe
als auch die Abdeckung ist von
Hypertherm installiert worden.
Stromquelle
Werkstückkabel
Schlauchpaket mit der Plasmagasventilbaugruppe
Brennerbaugruppe
Schlauchpaket
Werkstück

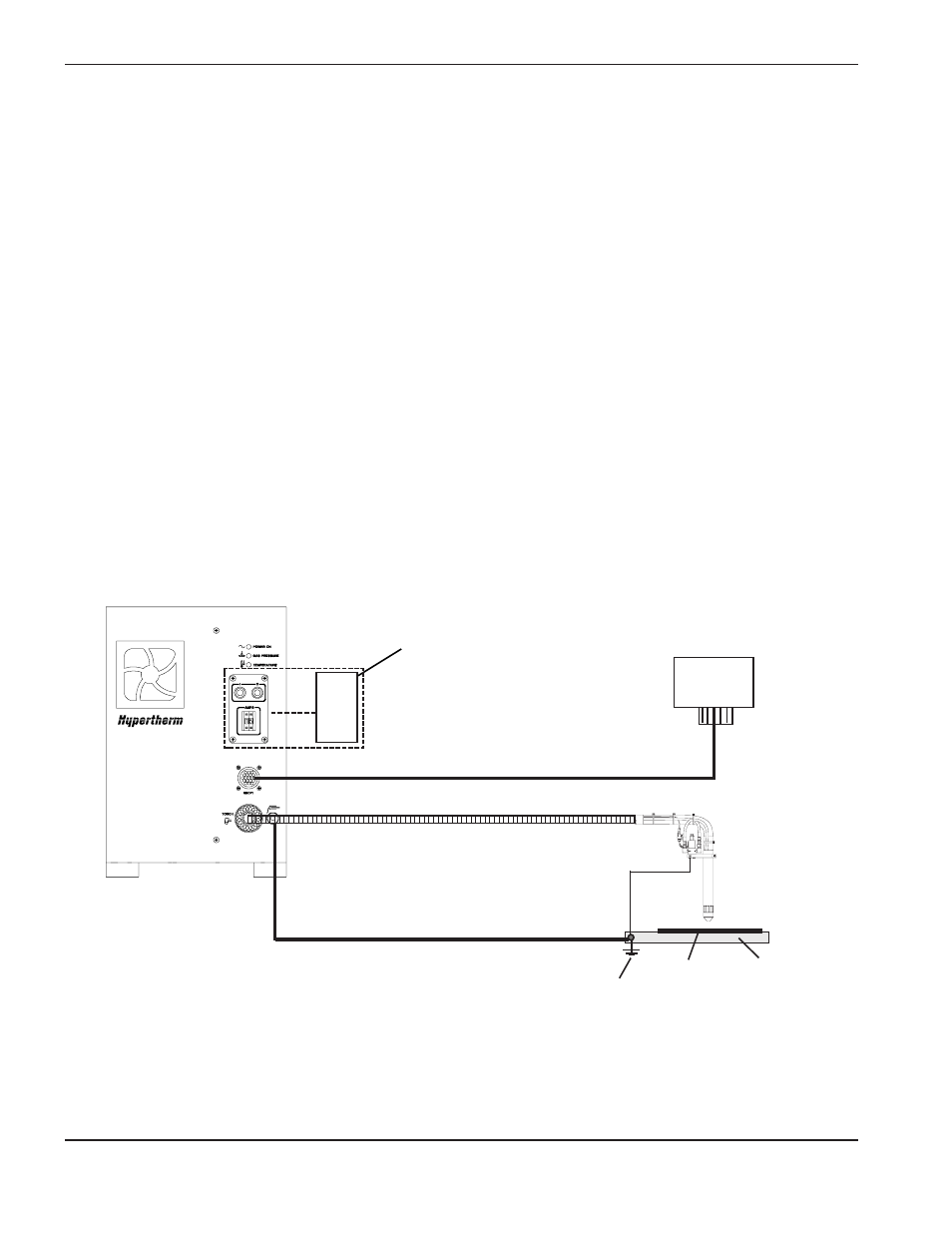

Abbildung 3-4 ArcWriter Geräte-Anschlußplan
Erdung
ብ
ቦ
ባ
ቢ
ቤ
Schutzleiter
(18AWG/1.5 mm)
