ArcWriter Betriebsanleitung 4-13
3
BEDIENUNG
Vorteile:
Luft hat die geringsten kosten.
Leichte Riefenbildung produziert leicht zu lesende und stark kontrastierende Markierungen.
Weitere Überlegungen:
Eine hohe Hitzeeinwirkung kann auf dünnem Material eine Plattenverformung verursachen.
Bei starker Markierung etwas Bart oben.

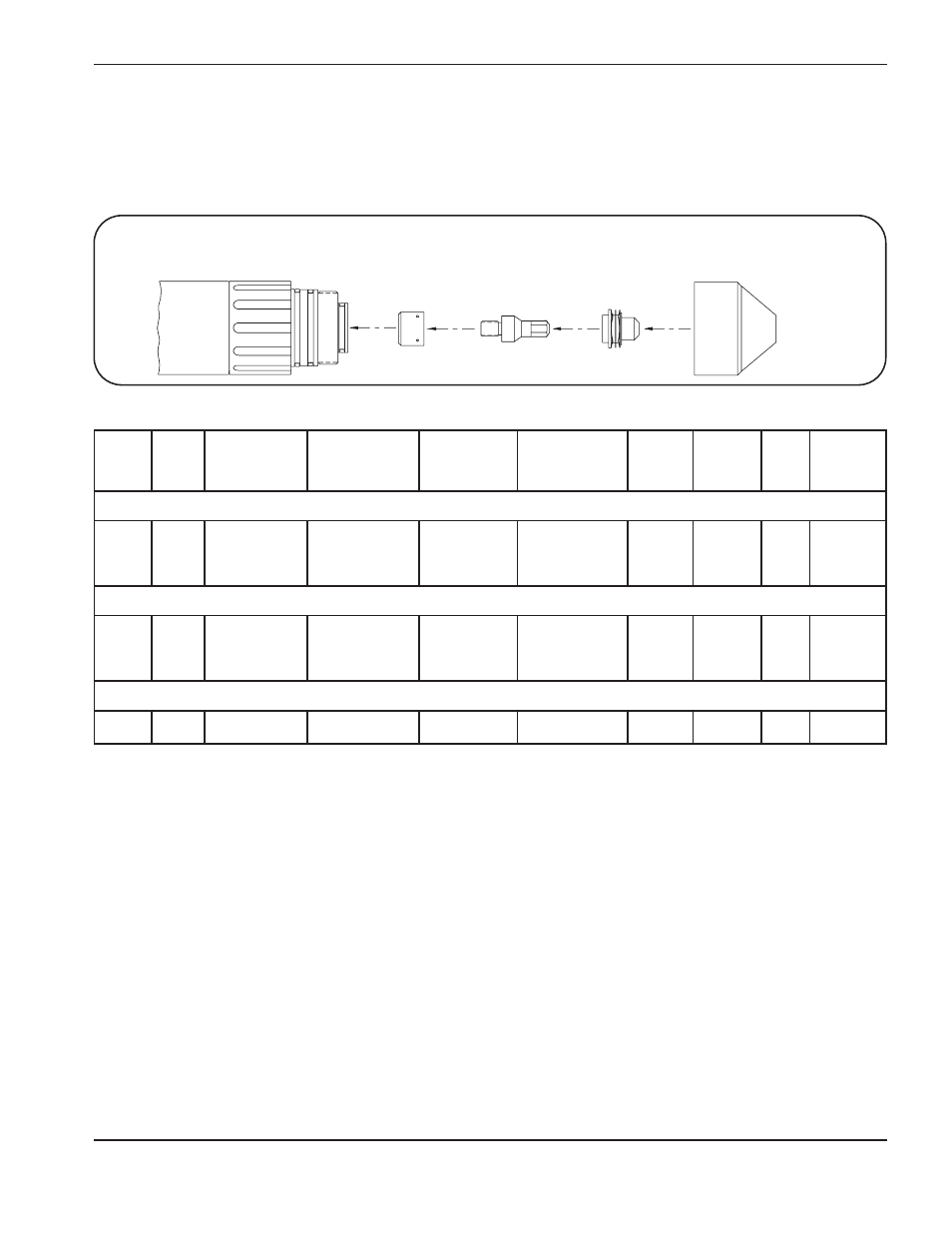

Rostfreier Stahl
Luft Plasma/Luft sekundärgas
Brennerkappe
120453 Düse
120450 Wirbelring
120449 Elektrode
120447 Brennerkörper
120448
Lichtbogen Lichtbogen Abstand zw. Schneid-
strom spannung Plasmadruck Sekundärdruck Brenner Werkstück geschwindigkeit Breite Tiefe Zeit Durchmesser
(A) (V) (psi) (bar) (psi) (bar) (mm) (m/min) (mm) (mm) (m sek.) (mm)
Leichte Markierung
5 149 70 4,8 60 4,1 2 3,81 1,0
≤
0,03
6 140 70 4,8 60 4,1 2 6,35 1,0
≤
0,03
Starke Markierung
8 127 70 4,8 60 4,1 2 3,81 1,3 0,13
9 123 70 4,8 60 4,1 2 6,35 1,3 0,13
Vertiefungen anbringen
7 70 4,8 60 4,1 2 0,5 300 1,3
