ArcWriter Betriebsanleitung 6-9
3
STANDARD-KOMPONENTEN
Brenner- und Schlauchpaket
Brennerbaugruppe (128115)
Index Nr. Ref. Konstr. Teilenr. Beschreibung Menge
1 120337 Sleeve, Torch Mounting 1
2 120448 Torch Main Body 1
3 026024 O-Ring, Silicon 1.114 X 0.070 2
4 026017 O-Ring, Silicon 0.676 X 0.070 1
5 120449 Ring, Swirl, Blow Forward 1
6 120447 Electrode, Air Blow Forward 1
7 120450 Nozzle, Blow Forward 1
8 120453 Cap, Retaining Blow Forward 1
1 2
5 7 6
8
3 4

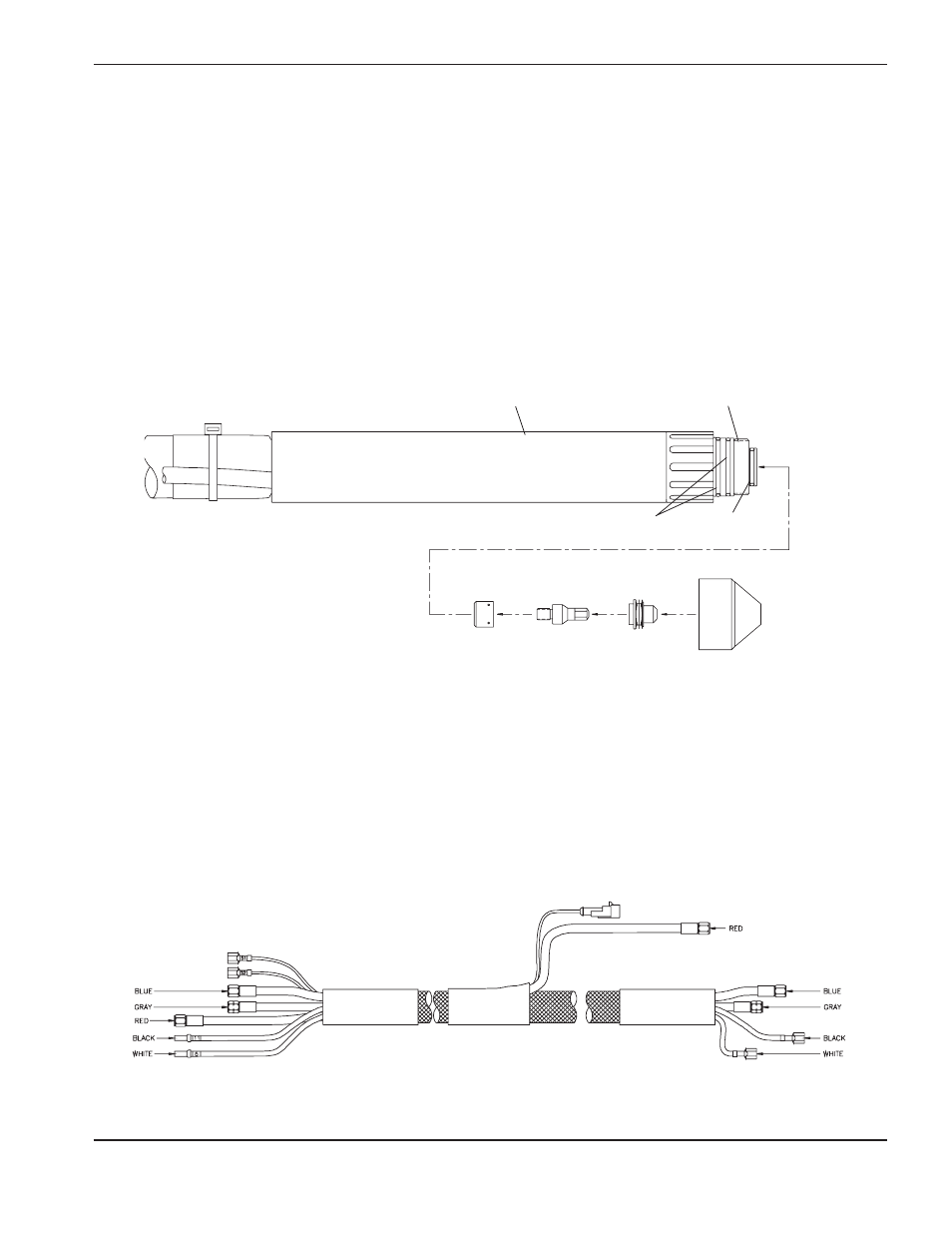

Abbildung 6-5 Brennerbaugruppe
Schlauchpaket
Teilenr. Beschreibung Menge
128119 Lead Set, 25 Ft. (7.6 m) 1
128057 Lead Set, 50 Ft. (15.2 m)
128120 Lead Set, 75 Ft. (22.8 m)
128121 Lead Set, 100 Ft. (30.5 m)
Abbildung 6-6 Schlauchpaket
