Schließen Sie das Interfacekabel zwischen der Stromquelle und der CNC an (für den
Einsatz mit der Schalttafelbaugruppe für Stromsteuerung)
ቨ
Schließen Sie das Interfacekabel zwischen der Stromquelle und dem CNC (Abb. 3-9) an.
90°
0°

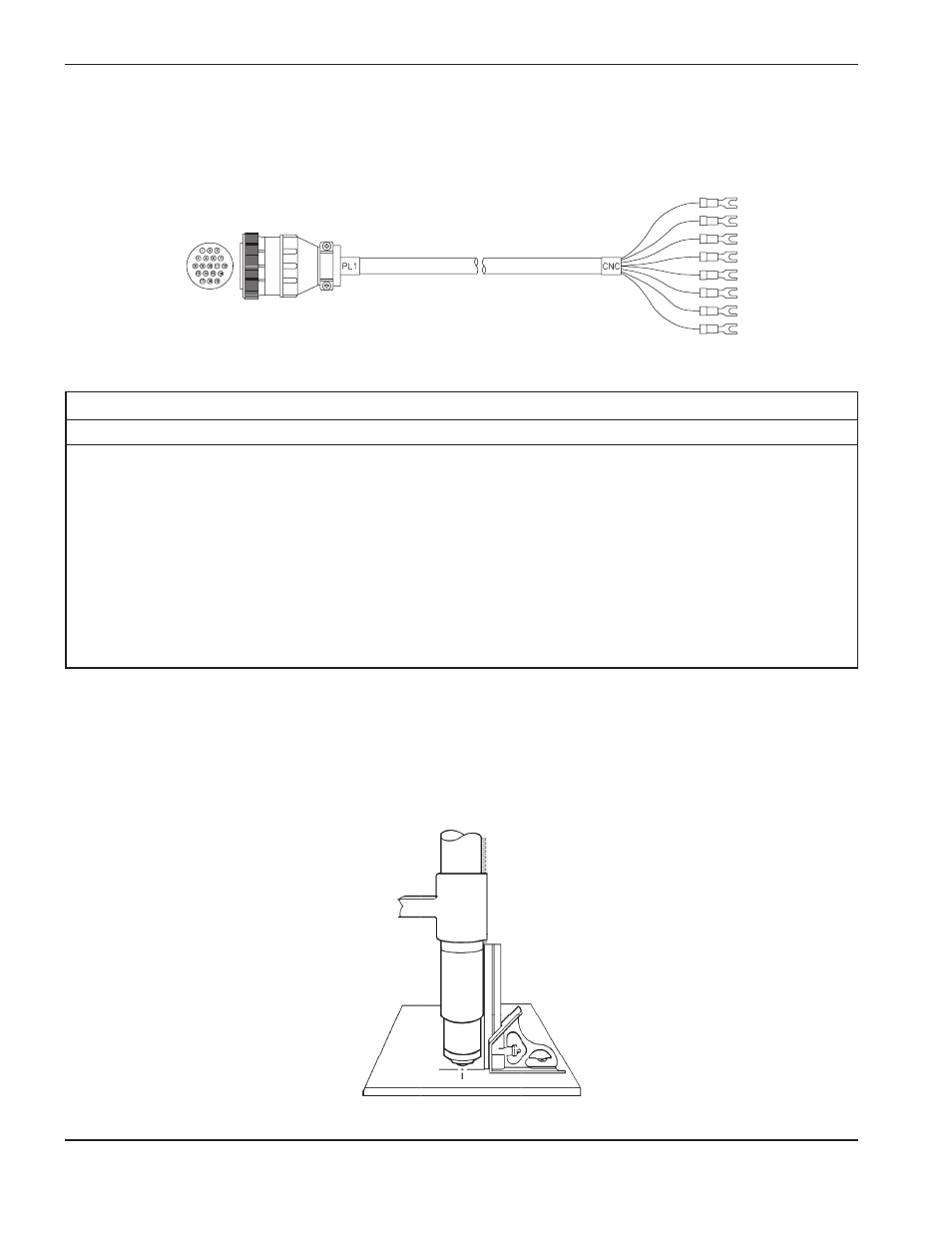

Abbildung 3-10
Ausrichtung des Brenners mit einem Winkel
Abbildung 3-9
Interfacekabel (für den Einsatz mit der Schalttafelbaugruppe für die Stromsteuerung)
Brennerausrichtung
Vergewissern Sie sich, daß der Brenner im rechten Winkel zum Werkstück montiert ist. Benutzen Sie einen
Anschlagwinkel, um den Brenner wie dargestellt bei 0° und 90° auszurichten.
Signalliste
Signal
PL1
Drahtfarbe
CNC
Beschreibung
Abschirmung
7
Blank
Cut
Abschirmung
Lichtbogen 1/100 (+)
8
Schwarz
Lichtbogen+
Ungefiltert, einzelne und geteilte 1/100 Lichtbogen-
Lichtbogen 1/100 (-)
9
Rot
Lichtbogen-
Volt. Signal nur vorhanden,wenn der Zusatz-
THC/Trennungs-/Teiler installiert ist.
Maschinen-Vorschub
11
Gelb
Mach
Startet die Maschinenbewegung. Strom-sensor auf
Maschinen-Vorschub
12
Braun
Mach
dem Schutzleiter-Kabel; Ausgabesignal
(potentialfrei) an CNC
Notausschaltung
13
Blau
E-Stop
Kontakt normalerweise geschlossen. Bein Öffnen
Notausschaltung
17
Orange
E-Stop
schaltet die Plasmaanlage ab.Ausgabe von CNC.
Plasmazündung
18
Weiß
Start
Zündet das Plasma. Erfordert einen potentialfreien
Plasmazündung
19
Grün
Start
Kontakt in der CNC
