WARTUNG
5-28
HPR130 Auto-Gas
Betriebsanleitung

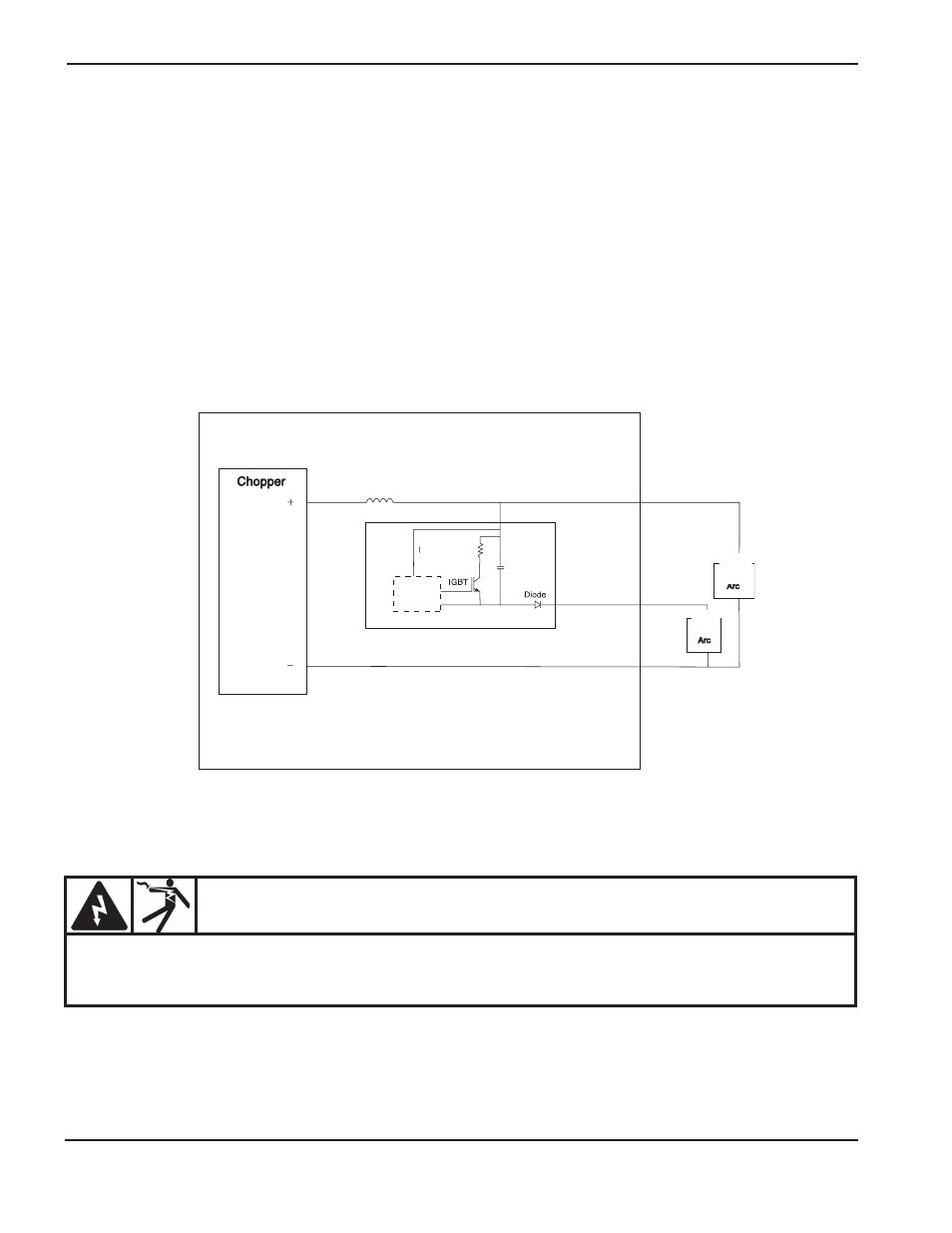

Startschaltkreis-Funktionsschema
Start-Schaltkreis-PCB1
Betrieb
Der Startschaltkreis ist ein Hochleistungsschalter, der den Pilotlichtbogenstrom schnell vom Pilotlichtbogenkabel zum
Werkstückkabel überträgt. Der Startschaltkreis erledigt zwei Funktionen:
1. Er ermöglicht es dem Anfangs-Pilotlichtbogenstrom, mit geringer Impedanz schnell durch das Pilotlichtbogenkabel zu
fließen.
2. Nachdem der anfängliche Pilotlichtbogenstrom aufgebaut worden ist, führt der Startschaltkreis Impedanz zur
Pilotlichtbogenladung ein, um die Übertragung des Lichtbogens auf das Werkstück zu unterstützen. Siehe
schematische Darstellung unten.
Plasma-Stromquelle
Drossel
Startkreis
Schneid-
licht-
bogen
Pilot-
licht-
bogen
Leistungs-
widerstand
Steuerlogik
ALEL-
Konden -
satoren
Fehlerbeseitigung am Startschaltkreis
GEFAHR
ELEKTRISCHER SCHLAG: Bei Wartungsarbeiten an angeschlossenen Stromquellen, von denen die
Abdeckungen entfernt wurden, äußerst vorsichtig vorgehen. Gefährliche Spannungen in der
Stromquelle können schwere und tödliche Verletzungen verursachen.
