INBETRIEBNAHME
HPR130 Auto-Gas Betriebsanleitung 3-29
2
Brenneranschlüsse

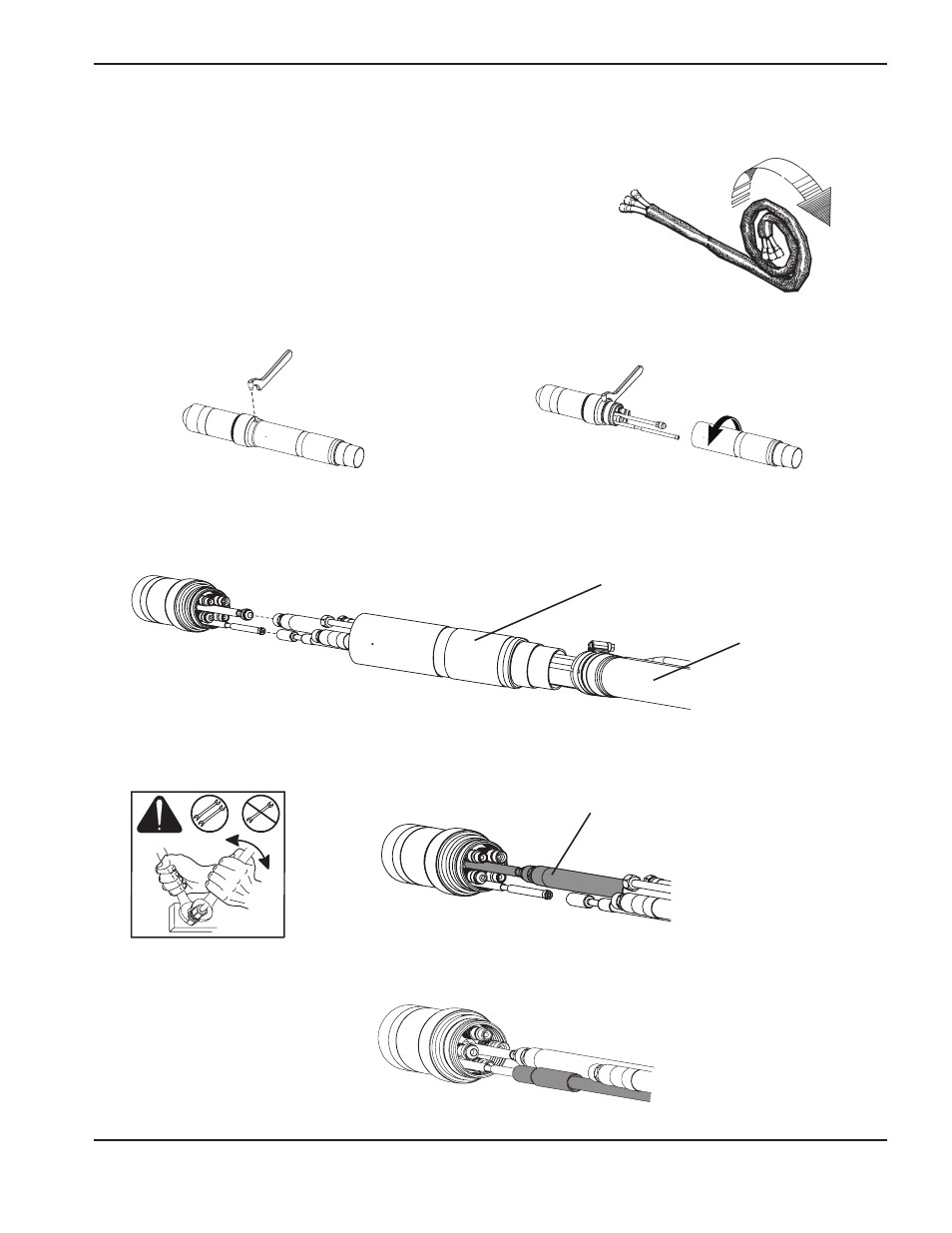

Anschluss des Brenners an das Brennerschlauchpaket
1. Die ersten 2 Meter der Leitungen auf einer flachen Oberfläche abrollen.
2. Brenner mit dem Schraubenschlüssel (104269) festhalten und Montagemuffe vom Brenner abnehmen.
3. Geflochtene Ummantelung zurückschieben und die Manschette über die Kabel streifen. Brenner mit den Schläuchen
im Schlauchpaket ausrichten. Die Schläuche können nicht verdreht werden. Sie sind mit Klebeband
zusammengebunden, um einer Verdrehung vorzubeugen.
4. Kunststoff-Isoliermaterial vom Brenner entfernen und auf den Schlauch ‚Kühlmittel EIN’ (grün) im Schlauchpaket
streifen. Schlauch ‚Kühlmittel EIN’ an den Brenner anschließen.
5. Pilotlichtbogenleitung anschließen.
Geflochtene Ummantelung
Manschette
Schlauch ‚Kühlmittel EIN’
2WRENCHES
