INBETRIEBNAHME
3-24
HPR130 Auto-Gas
Betriebsanleitung

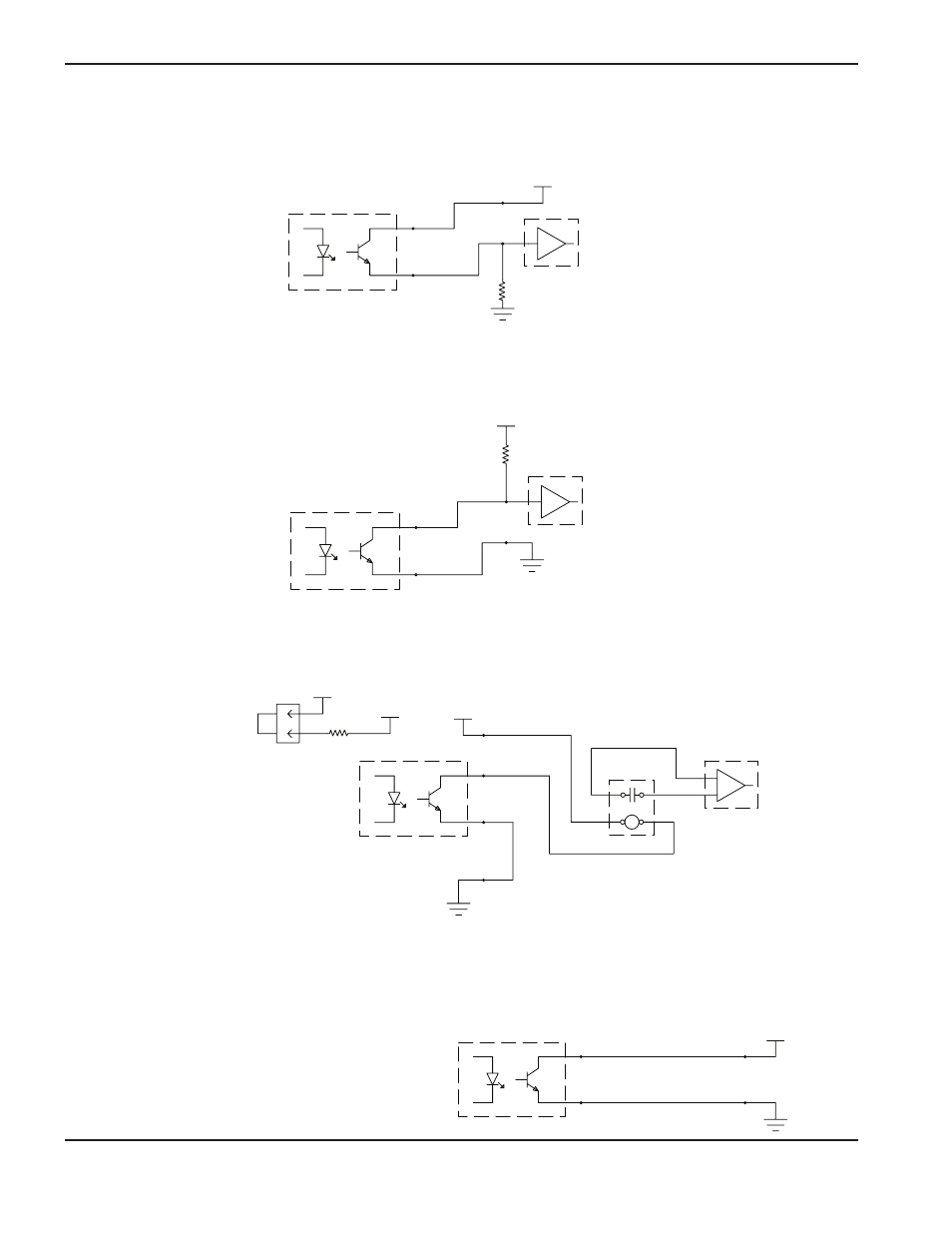

Beispiele für Ausgangsschaltkreise
1. Logische Schnittstelle, active-high
2. Logische Schnittstelle, active-low
3. Relais-Schnittstelle
4. Diese Konfiguration nicht verwenden. Sonst erlischt die Gewährleistung.
hochohmig (≤10mA)
10K
(optional)
CNC/PLC
5 VDC-24 VDC
C
HPR
E
+
-
HPR
C
E
+
-
5 VDC-24 VDC
hochohmig (≤10mA)
CNC/PLC
10K
(optional)
CNC/PLC
CNC +24V
+24VDC
CNC +24V
HPR
C
E
+
-
Stromschutzleiter
Externes Relais 24VDC
Niederleistungsspule
≤10mA oder ≥2400 Ω
Hochstrom-Kontaktschluss-
Eingänge (AC oder DC)
°t
jede Spannung
Gewährleistung
erlisc
ht.
HPR
Drahtbrücke
108056
installieren.
J304
