INBETRIEBNAHME
HPR130 Auto-Gas
Betriebsanleitung
3-23
2

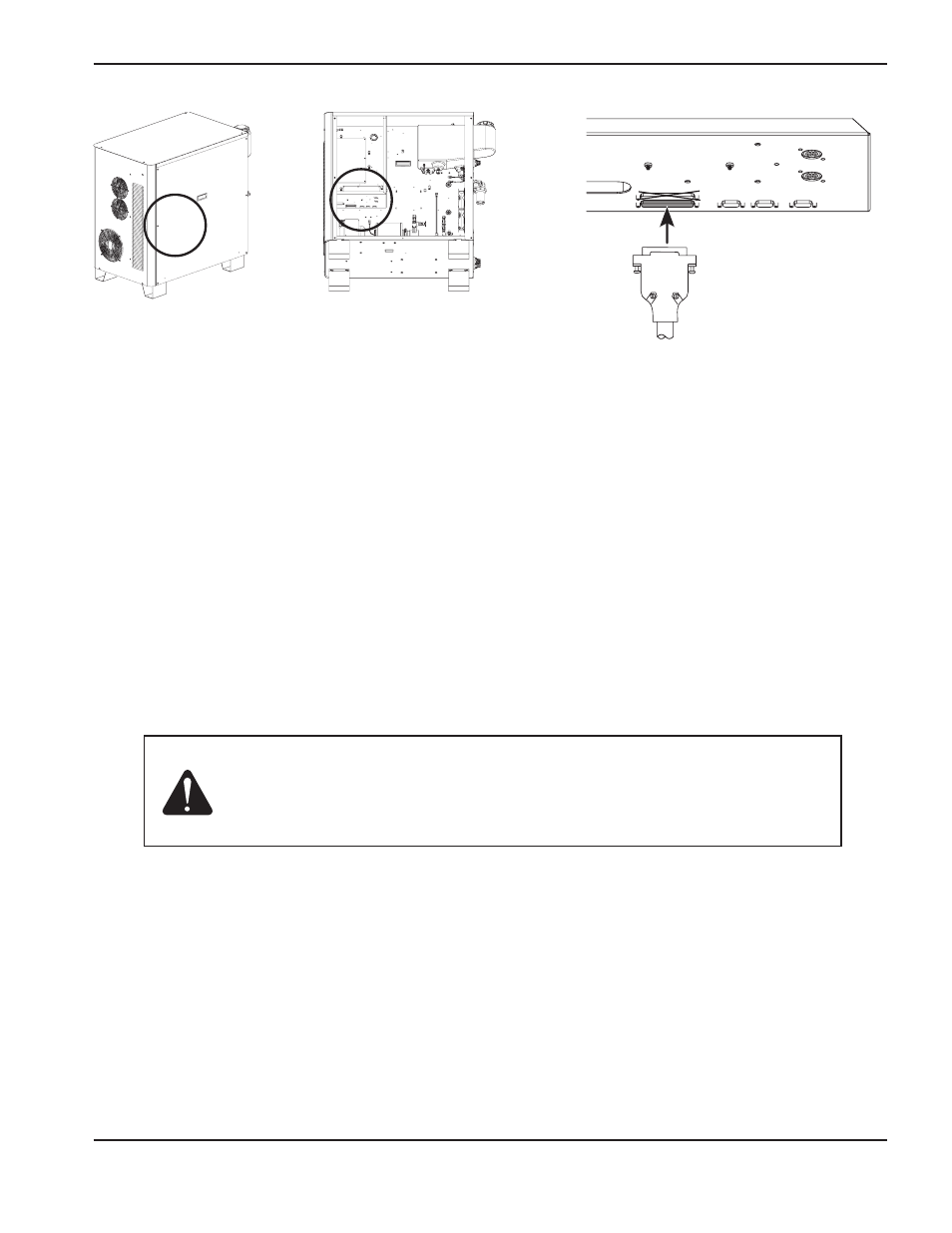

Anmerkungen zur Liste über den Verlauf des CNC-Schnittstellenkabels
Anmerkung 1. Die Eingaben sind optisch isoliert. Sie benötigen 24 VDC bei 7,3 mA oder einen lastlos schaltenden
Kontaktschluss. Die Standzeit des externen Relais kann verbessert werden, indem ein Kondensator aus
metallisiertem Polyester (0,022 µF 100V oder höher) parallel zu den Relaiskontakten hinzugefügt wird.
Anmerkung 2. Die Eingaben sind optisch isolierte, Open-Collector-Transistoren. Der maximale Nennwert beiträgt 24
VDC bei 10 mA.
Anmerkung 3. Der Maschinenvorschub ist wählbar und wird für Mehrfach-Anlagenkonfigurationen verwendet.
Anmerkung 4. CNC +24 VDC liefert maximal 24 VDC bei 200 mA. Es ist eine Drahtbrücke auf J304 erforderlich,
damit 24 V-Strom verwendet werden kann.
Vorsicht: Das CNC-Kabel muss so konstruiert sein, dass es eine 360-Grad-Abschirmung
und an jeder Seite Anschlussstücke mit Metallgehäuse hat. Die Abschirmung
muss an den Metallgehäusen an jedem Ende abgegrenzt werden, um eine
ordnungsgemäße Erdung sicherzustellen und die beste Abschirmung zu
gewährleisten.
