WARTUNG
HPR130 Auto-Gas
Betriebsanleitung
5-31
2
Wählkonsolen-Steuerbaukarte PCB2

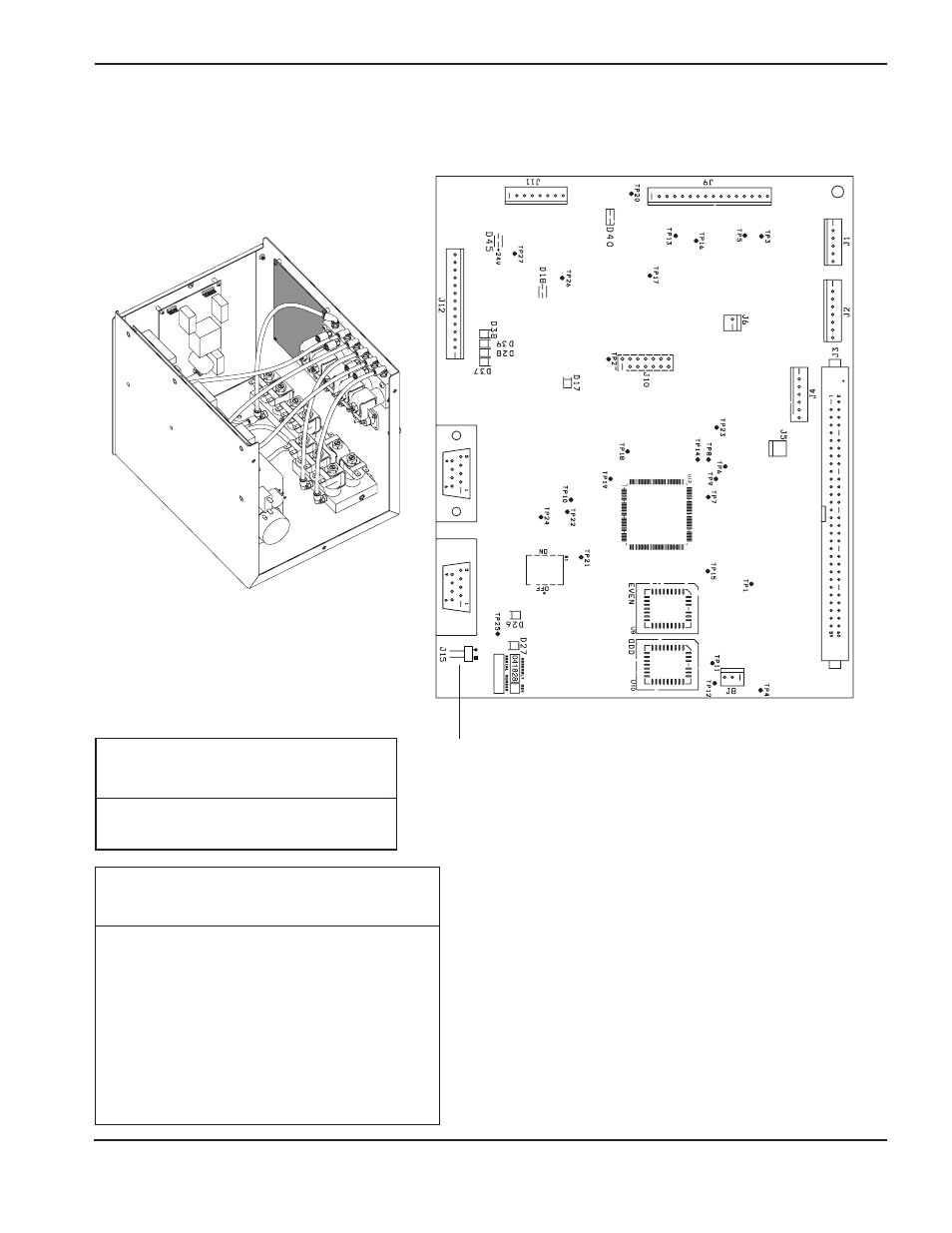

LED-Liste der Wählkonsolen-Steuerbaukarte
LED
Signalname
Farbe
D17
+ 3.3 VDC
Grün
D18
+ 5 VDC
Grün
D26
CAN - RX
Grün
D27
CAN - TX
Grün
D28
Unbenutzt
Rot
D37
Unbenutzt
Rot
D38
Unbenutzt
Rot
D39
Unbenutzt
Rot
D40
+ 15 VDC
Grün
D45
+ 24 VDC
Grün
Firmwareliste für die Steuerungs-PCB2
Teil
Teil-Nr.
U9
081096 GERADE
U10
081096 UNGERADE
Anmerkung: CAN-Schlusswiderstand. Die
Drahtbrücke muss entfernt werden.
