INBETRIEBNAHME
3-20 HPR130 Auto-Gas Betriebsanleitung
1

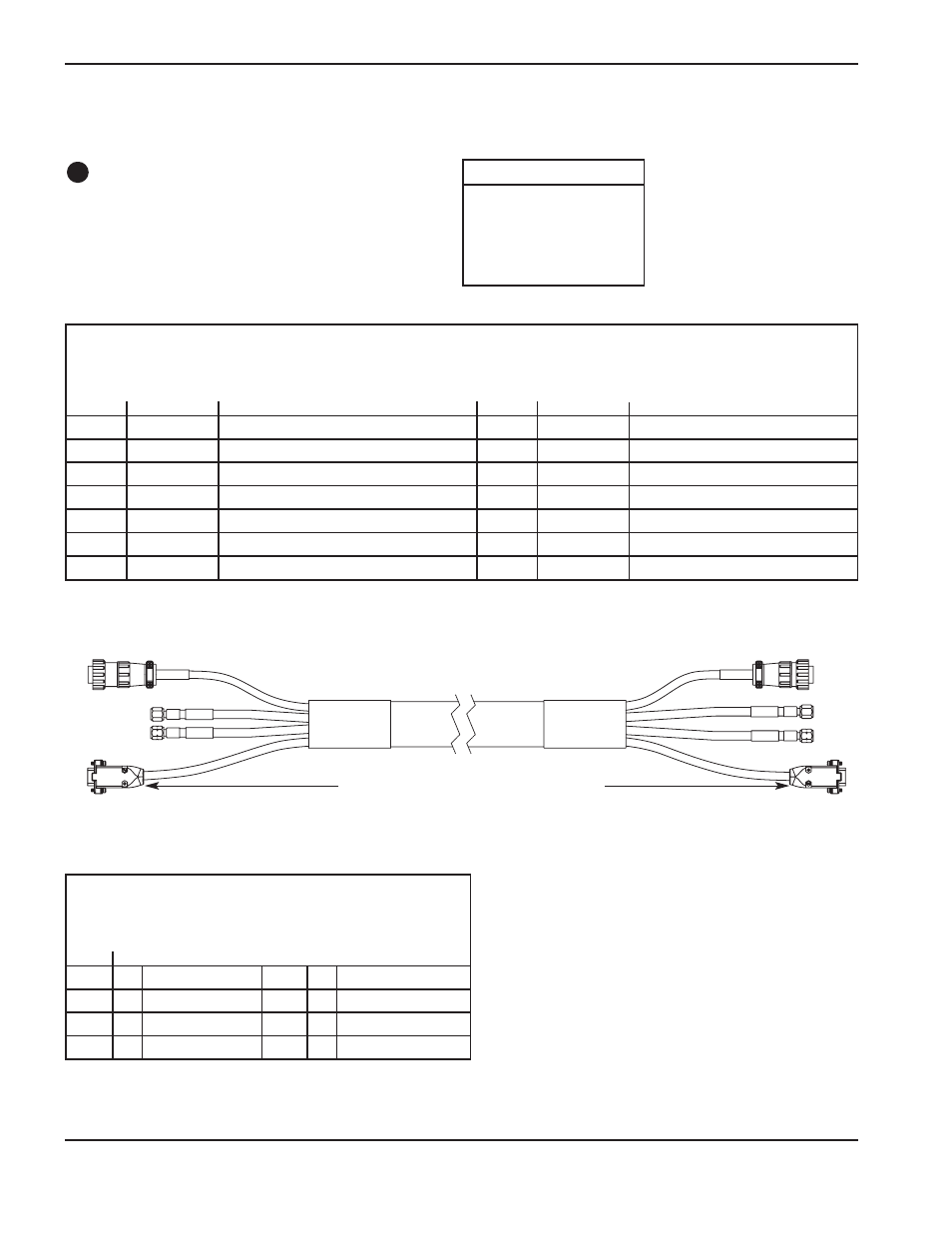

Kabel- und Gasschlauch-Baugruppe
7
Anschlüsse zwischen Wählkonsole und Dosierkonsole
Steckdosenseite zur Dosierkonsole Steckerseite zur Wählkonsole
Stromkabel-Signalliste – 9-Stift-Anschlussstücke
Dosierkonsolenseite Wählkonsolenseite
Stift- Eingabe/ Stift- Eingabe/
nummer Ausgabe Beschreibung nummer Ausgabe Funktion
1 Eingabe 120 VAC Strom 1 Ausgabe Wechselstrom ein, Rückleitung
2 Eingabe 120 VAC Strom 2 Ausgabe Wechselstrom ein, spannungsführend
3 Eingabe Gehäuseerdung 3 Ausgabe Gehäuseerdung
6 Unbenutz 6
7 Unbenutz 7
4 Unbenutz 4
5 Unbenutz 5
Kommunikationskabel-Signalliste - 9-Stift- DSUB-Anschlussstücke
Dosierkonsolenseite Wählkonsolenseite
Stift- Stift-
nummer E/A Beschreibung nummer E/A Funktion
9 E Unbenutz 9 A Unbenutz
3 E CAN-Erdung 3 A Stromerdung
7 E/A CAN H 7 E/A CAN-Kommunikation
2 E/A CAN L 2 E/A CAN-Kommunikation
Typisches Steckdosen-DSUB-Anschlussstück
E/A = Eingabe/Ausgabe
Teile-Nr. Länge
128992 3 m (10 ft)
128993 4.5 m (15 ft)
128952 7.5 m (25 ft)
128994 10 m (35 ft)
128930 15 m (50 ft)
128995 20 m (65 ft)
