Brennerleitungstest
1. Jegliche Stromzufuhr zur Anlage
AUSSCHALTEN.
2. Startschaltkreis-Baugruppe auffinden.
041811
GEFAHR
ELEKTRISCHER SCHLAG: Bei Wartungsarbeiten an angeschlossenen Stromquellen, von denen die
Abdeckungen entfernt wurden, äußerst vorsichtig vorgehen. Gefährliche Spannungen in der
Stromquelle können schwere und tödliche Verletzungen verursachen.

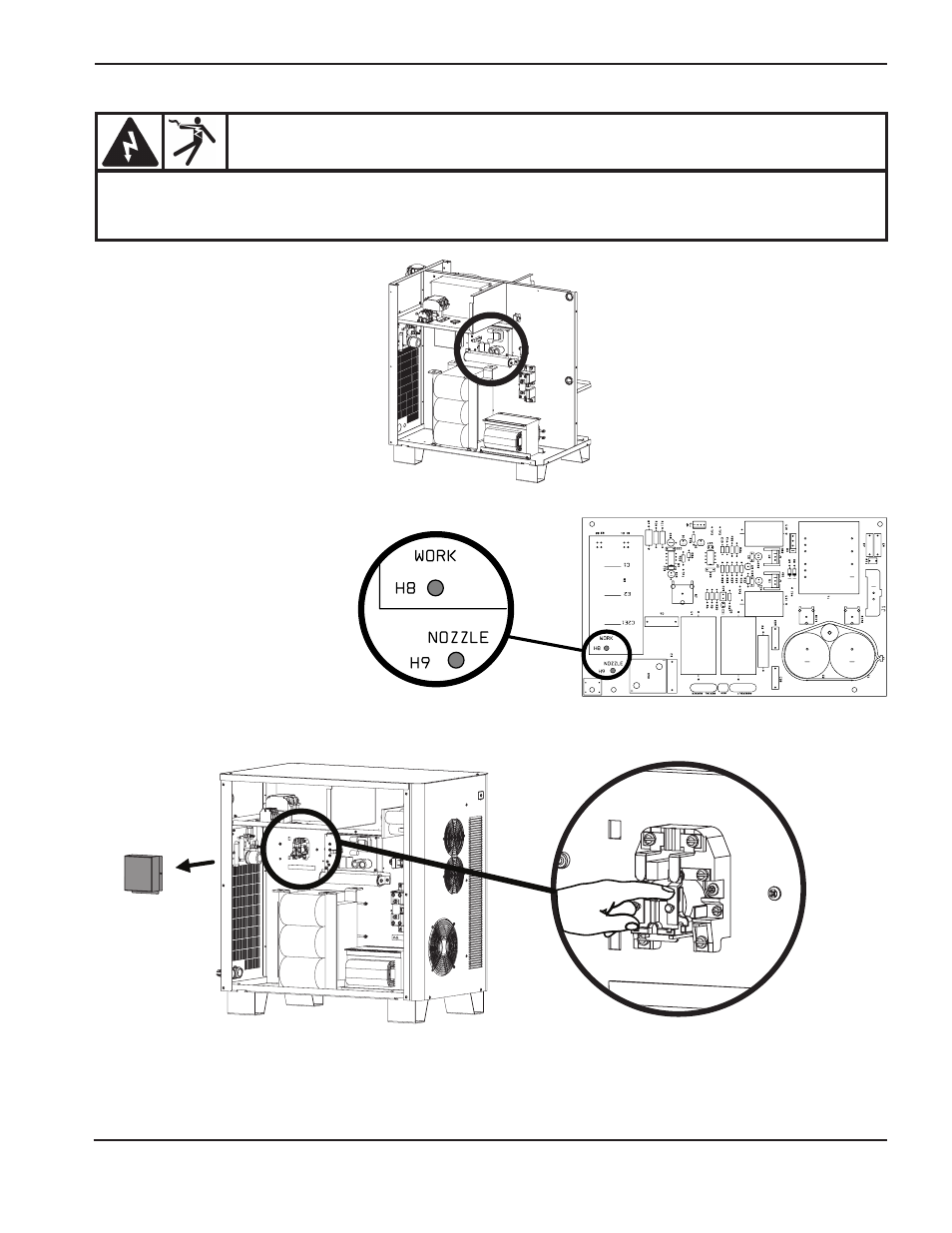

3. Provisorische Drahtbrücke
zwischen H8 (Werkstück) und
H9 (Düse) auf der
Startschaltkreis-PCB1
anbringen.
4. Pilotlichtbogenrelais (CR1) auffinden und Abdeckhaube entfernen. Eine zweite Person den Kontakt schließen lassen.
5. Den Ohmwert zwischen Düse und Platte messen. Die Anzeige sollte weniger als 3 Ω betragen. Eine Messung von
mehr als 3 Ω zeigt an, dass es eine fehlerhafte Verbindung zwischen Brenner und Zündkonsole oder zwischen
Zündkonsole und Stromquelle gibt.
6. Nachprüfen, ob der Pilotlichtbogendraht der Brennerleitung beschädigt ist. Ist er beschädigt, Leitung austauschen.
Ist er nicht beschädigt, Brennerkopf austauschen.
