Watson-Marlow 620DuN - Handbuch (Seite 40)

Bedienungsanleitung Watson-Marlow 620DuN und 620Du 40
18.9 Laufzeit
Die Pumpe zeichnet summierend auf, wie viele Stunden der Motor gelaufen ist. Die
Stundenzahl kann angezeigt oder auf Null zurückgesetzt werden.

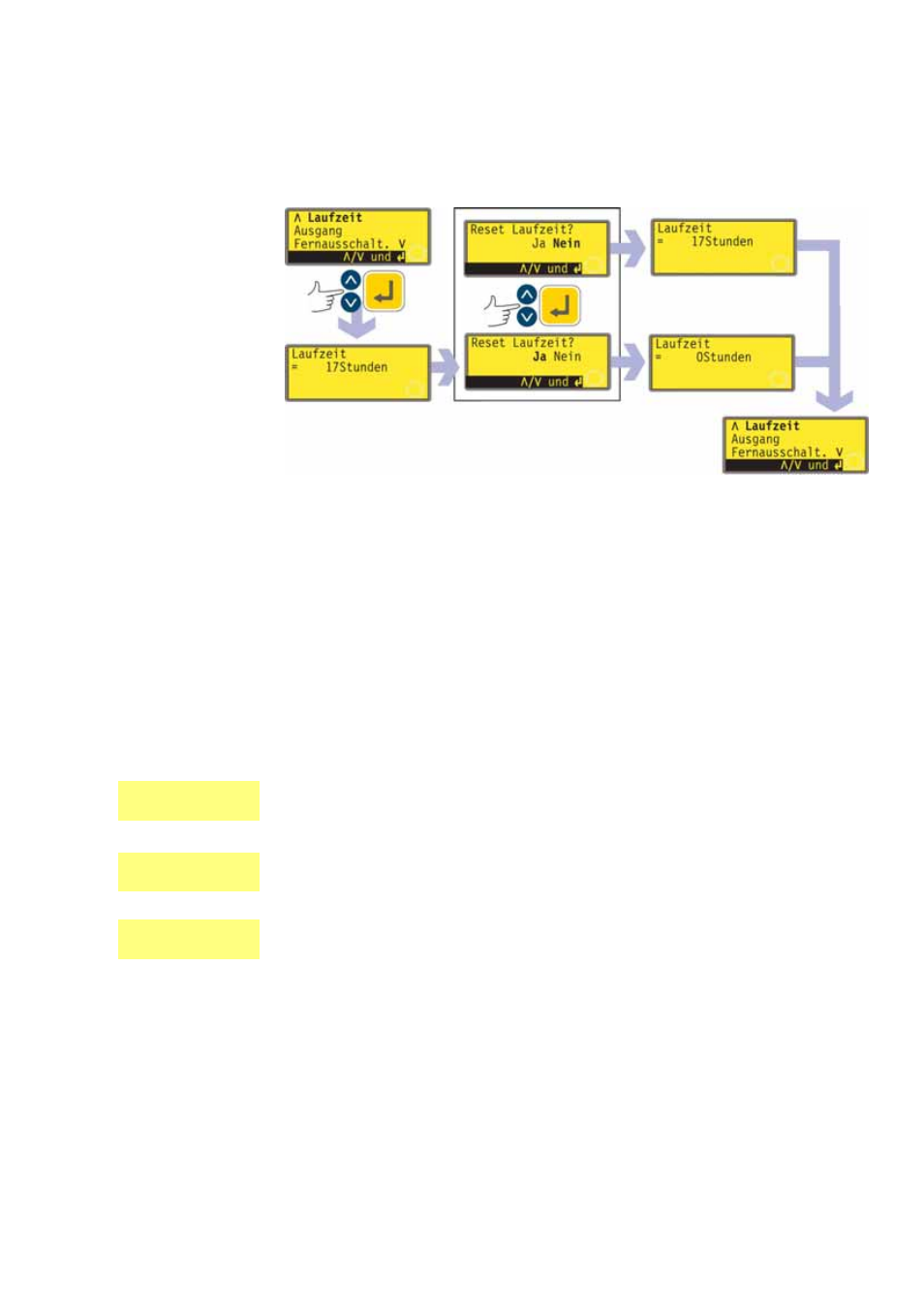

Wählen Sie im dritten Bildschirm des Setupmenüs mit den Tasten AUF und AB den
Menüpunkt Laufzeit aus. Drücken Sie zur Bestätigung der Auswahl die Taste ENTER.
Die Pumpe zeigt kurz die Gesamtstundenzahl an, die der Pumpenmotor seit dem
letzten Zurücksetzen des Zählers auf Null gelaufen ist, und bietet dann die Möglich -
keit, den Zähler auf Null zurückzusetzen. (Siehe Beispiel.) Wählen Sie mit den Tasten
AUF und AB entweder Ja oder Nein aus und bestätigen Sie die Auswahl mit ENTER.
Der Laufzeitbildschirm wird je nach ausgewählter Option mit der auf Null
zurückgesetzten oder der unveränderten Gesamtstundenzahl angezeigt. Die Pumpe
zeigt jetzt wieder den dritten Bildschirm des Setupmenüs an.
Hinweis: Die Laufzeit wird beim kombinierten Anzeigeformat im Display angezeigt. Siehe
18.3 Display. Die Laufzeit wird nicht auf Null zurückgesetzt, wenn die Werkseinstellungen
ausgewählt werden.
18.10 Ausgänge
Die Pumpe 620DuN bietet vier Relais-Statusausgänge. Die Standardeinstellungen bei der
Erstinbetriebnahme finden Sie unter 12 Erstmaliges Einschalten. Sechs Parameter
können jeweils für die Ausgabe über einen beliebigen Ausgang oder über mehrere
Ausgänge konfiguriert werden.
Die Pumpe 620Du bietet vier digitale Statusausgänge. Die Standardeinstellungen bei der
Erstinbetriebnahme finden Sie unter 12 Erstmaliges Einschalten. Sechs Parameter
können jeweils für die Ausgabe über einen beliebigen Ausgang oder über mehrere
Ausgänge konfiguriert werden.
Parameter:
Run/Stopp
Liefert einen Statusausgang, der angibt, ob der Pumpenkopf läuft oder stillsteht.
Beim Betrieb mit einer Drehzahl von 0 U/min meldet der Run-/Stopp-Ausgang einen
laufenden Pumpenkopf.
Drehrichtung
Liefert einen Statusausgang, der angibt, welche Drehrichtung eingestellt ist.
Auto/Man
Liefert einen Statusausgang, der angibt, ob sich die Pumpe im Analogsteuerungs -
betrieb oder im Handbedienungsbetrieb befindet.
Allgemeiner Alarm
Liefert einen Alarmausgang für Systemfehlerzustände mit Ausnahme von: Leck erkannt,
Analogsignal außerhalb des Bereichs, analoges Übersignal, kein Analogsignal.
