Bedienungsanleitung Watson-Marlow 620DuN und 620Du 8
8 Pumpenspezifikationen

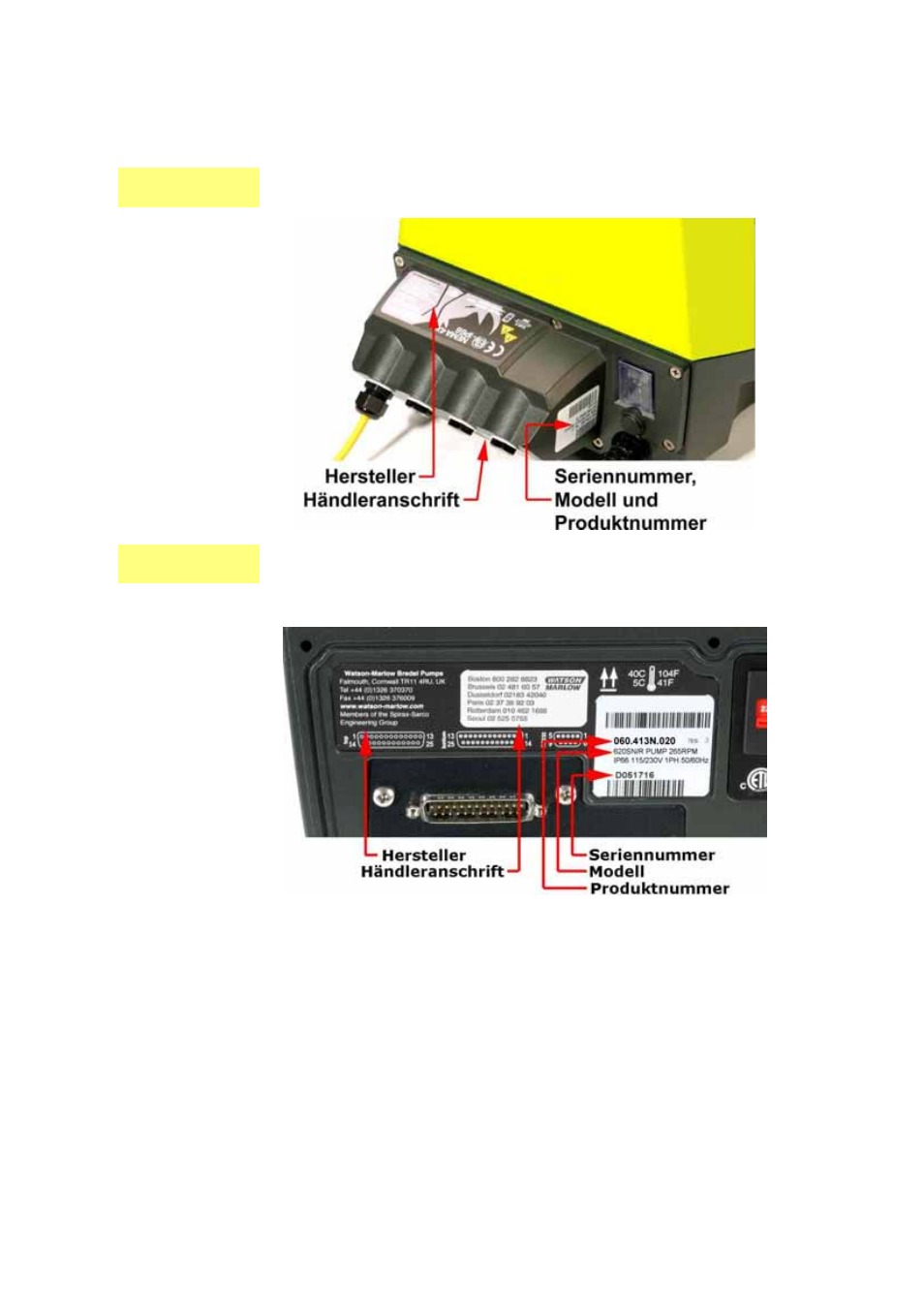

Schilder auf der Pumpenrückseite enthalten Informationen zum Hersteller und zur
Herstelleranschrift, die Produktnummer, die Seriennummer sowie Angaben zum Modell.
Dieselben Informationen sind auch auf der Rückwand des Antriebs aufgeführt, die nach
dem Abnehmen des Moduls 620N zugänglich sind. Das unten stehende Bild zeigt, wie
eine aus der Packung genommene 620Du aussieht. Die Anzahl der Steckverbinder ist von
Modell zu Modell verschieden.
DuN
DuN, Du
Modell 620DuN (IP6/NEMA 4X) und Modell 620Du (IP31)
Diese Pumpe kann über das Tastenfeld bedient oder ferngesteuert werden. Sie verfügt
über folgende Funktionen:
Handbedienung
Drehzahlregelung, Run und Stopp, Drehrichtungsregelung, Tastatureingabe der
Skalierung, Taste "MAX" für schnelles Ansaugen.
Fernsteuerung
Die Pumpe kann durch einen Kontaktschluss oder durch ein logisches Eingangssignal
digital gesteuert werden.
Analogsteuerung
Die Pumpendrehzahl kann über einen Analogsignaleingang im Bereich von 0–10 V,
1-5 V bzw. 4–20 mA geregelt werden. In gleicher Weise kann die Skalierung über
den Analogsignaleingang 2 gesteuert werden.
