Bedienungsanleitung Watson-Marlow 620DuN und 620Du 89

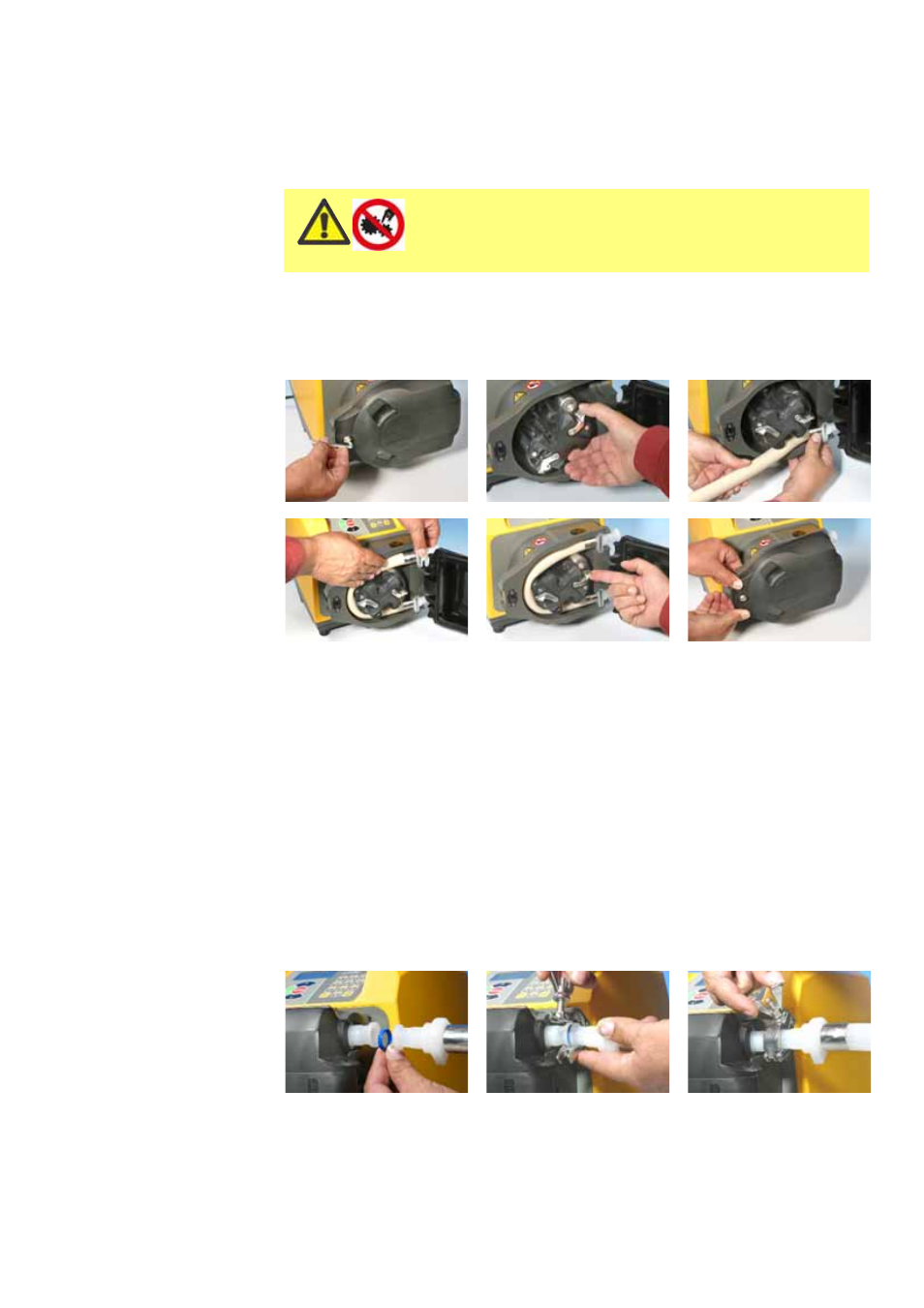

29.6 620RE und 620RE4 –
Einlegen des Schlauchelementes
Die 620RE Pumpenköpfe für Schlauchelemente sind werksseitig für die Aufnahme von
Watson-Marlow LoadSure- Schlauchelementen eingerichtet. Wenn bei diesen Pumpenköpfen
keine LoadSure-Schlauchelemente verwendet werden, verringert sich die Pumpleistung.
Den Deckel mit einem passenden Schraubendreher oder einem 5 mm Inbusschlüssel
öffnen. Die Druckrollen entriegeln.
Einen der D-förmigen Flansche in den unteren Anschluss einlegen. (Der D-Flansch
verhindert, dass das Schlauchelement falsch eingelegt wird).
Das Schlauchelement um die entriegelten Druckrollen des Rotors führen.
Den zweiten D-förmigen Flansch in den oberen Anschluss einlegen.
Beide D-Flansche müssen mit der flachen Seite bündig an der Flanschdichtfläche des
Schlauchbetts anliegen.
Die Druckrollen einrücken.
Pumpenkopfdeckel schließen und gegen das Gehäuse drücken bis die
Verschlussklinke einrastet.
Anschließen von LoadSure-Schlauchelementen an Versorgungs-
und Auslassleitungen
LoadSure-Sanitärelemente, die weiße Steckverbinder aufweisen, werden mit Tri-clamps
und EPDM-Dichtungen an ein Schlauchsystem angeschlossen.
Halten Sie das Verbinderende der Versorgungs- oder Auslassleitung gegen den
Elementverbinder, wobei sich eine EPDM-Dichtung zwischen ihnen befindet.
Verwenden sie einen Tri-clamp, um beide Flansche korrekt zu verriegeln. Den Tri-
clamp schließen und anziehen.
Trennen Sie die Pumpe grundsätzlich von der Netzstromv -
ersorgung, bevor Sie den Schutz öffnen oder irgendwelche
Positionierungs-, Ausbau- oder Wartungsarbeiten
durchführen.
