RS232-Steuerung
Die RS232-Netzwerksteuerung ist über einen 9-poligen D-Steckverbinder möglich, der
wie unten gezeigt verdrahtet ist.
Die RS232-Steuerung ermöglicht die Steuerung der Pumpe über Computer und
Prozesssteuergeräte. Sie kann alle Pumpenfunktionen steuern und Daten für eine
Regelung mit Rückführung an das Steuergerät zurückgeben. Bis zu 16 Pumpen können
so einzeln angesteuert werden.
Empfohlenes Steuerkabel: 7 Litzen, 0,2 mm, 24 AWG, abgeschirmt, rund, bis zu 4 Adern.
Die Kabelabschirmung ist über die Metallteile des Steckverbindergehäuses zu erden.
Diese Pumpe erfüllt mit bis zu 3 m angeschlossenem Kabel des oben vorgegebenen Typs
alle EMV-Anforderungen. Bei längerem Kabel trägt der Benutzer die Verantwortung für
den sicheren und zuverlässigen Betrieb der Pumpe im Fernsteuerungs- und im
Automatiksteuerungsbetrieb.
Die 0 V-Leitungen an dieser Pumpe sind über einen Netztransformator erdfrei gemacht
(elektrisch getrennte Erde).

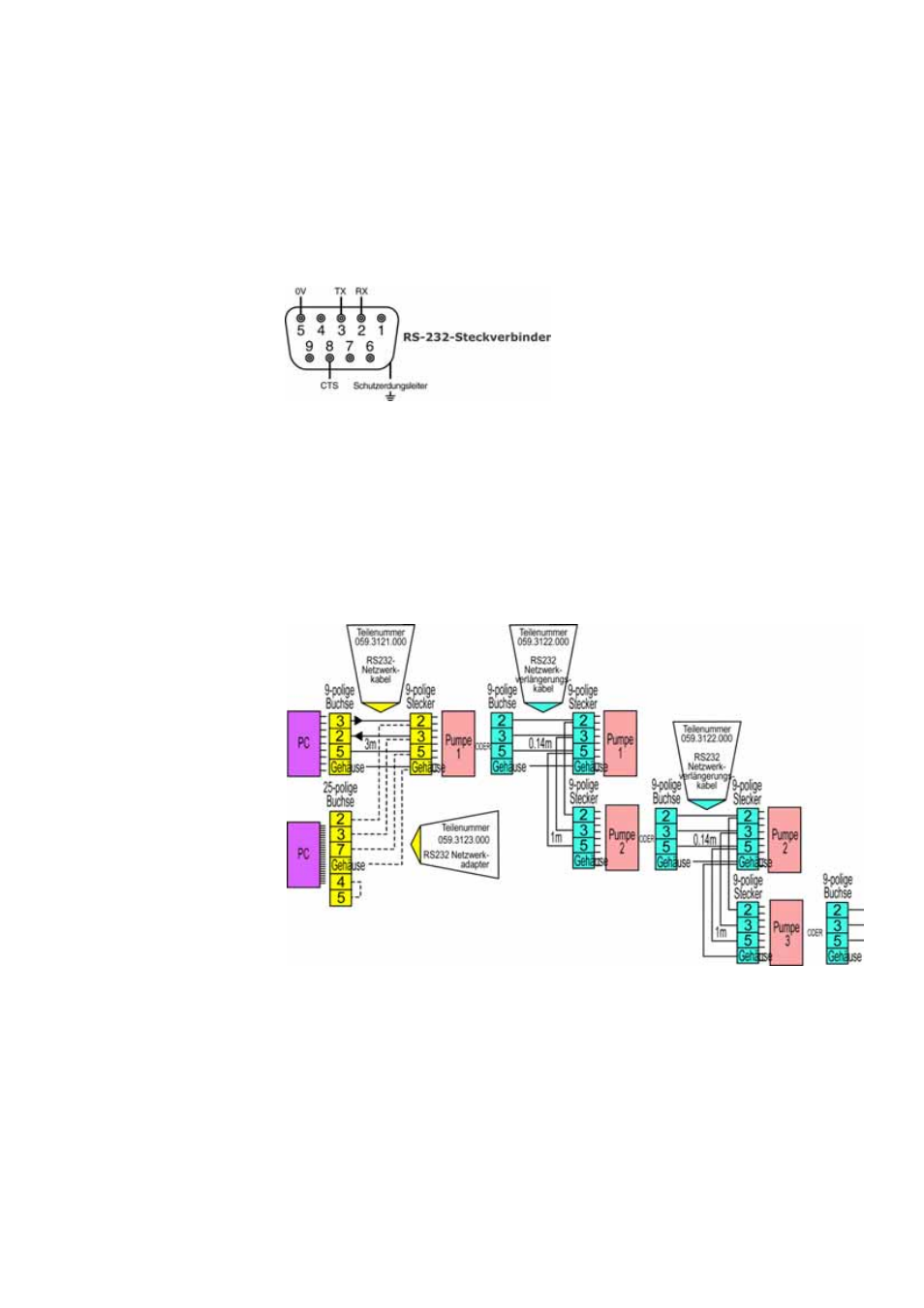

RS232-Basisverkabelung
Ein PC kann eine Pumpe über RS232-
Netzwerkkabel 059.3121.000 oder mehr
als eine Pumpe über zusätzliche RS232-
Netzwerkverlängerungskabel 059.3122.000 und somit
maximal 16 Pumpen steuern. Falls ein Anschluss an einen
mit einem seriellen 25-poligen Auslass ausgestatteten PC
erfolgen muss, ist ein RS232-Netzwerkadapter 059.3123.000, links gestrichelt
dargestellt, anstelle von 059.3121.000 zu verwenden.
