Bedienungsanleitung Watson-Marlow 620DuN und 620Du
65
Hinweis: Alle Gleichspannungsversorgungen sind stabilisiert.

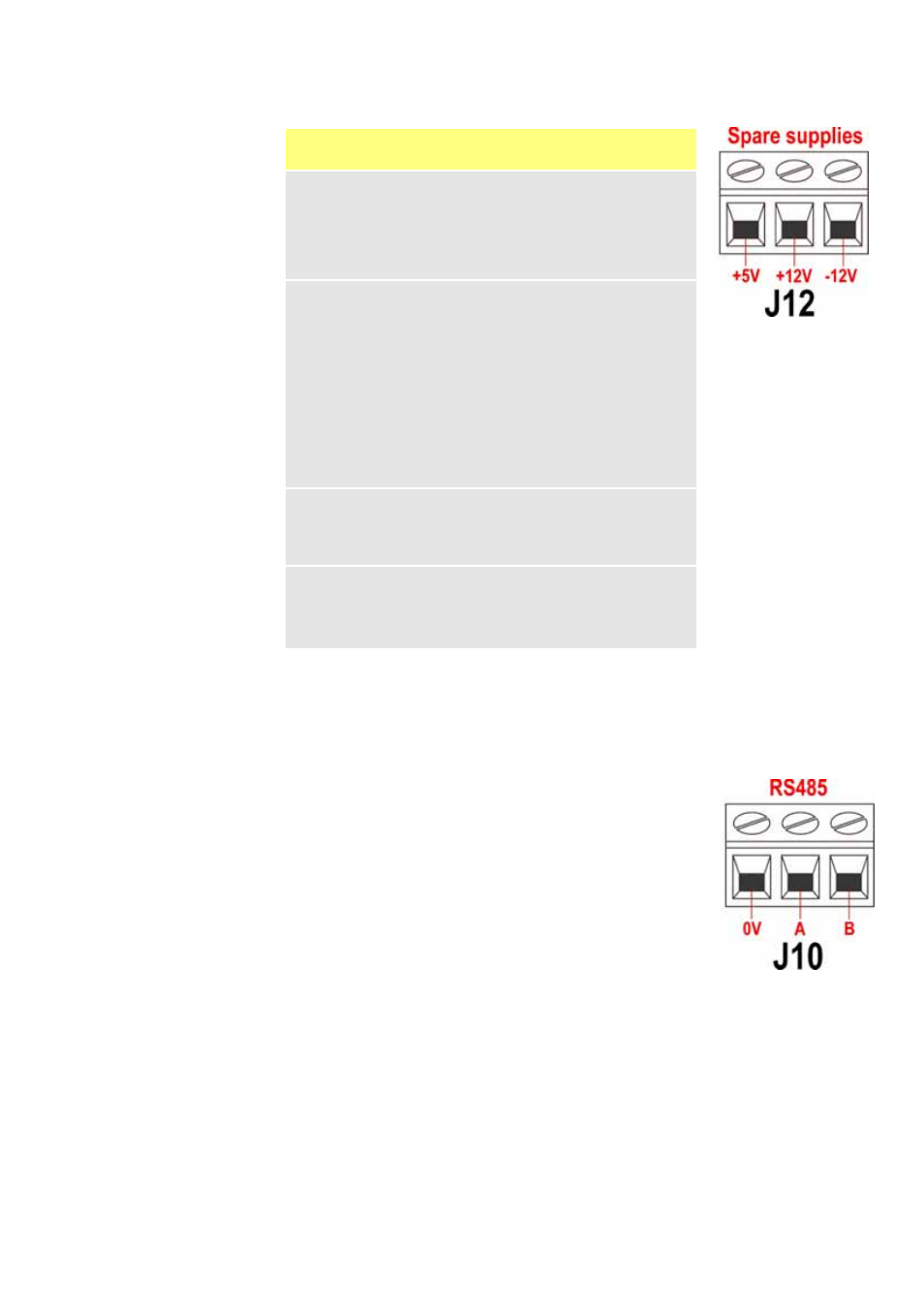

22.14 RS485-Eingang
Schließen Sie Ihre Netzwerkverbindung mit einem abgeschirm-
ten paarig verdrillten TP-(Twisted Pair-)Kabel an den
Steckverbinder J10 an: A an A, B an B, Abschirmung an 0 V.
Stellen Sie sicher, dass die Pumpe für den Betrieb mit
Netzwerksteuerung konfiguriert ist. Mehrere Pumpen können
mit demselben RS485-Signal angesteuert werden: Verbinden
Sie hierzu alle Pumpen in einer Parallelschaltung. Siehe 25
Netzwerksteuerung und -betrieb.
Gleich -
spannung
Max.
Last
Typische Verwendung
+5V
10mA
Spannungsversorgung für Eingänge
mit abgesetztem Schalter.
Mögliche Spannungsversorgung
für Ausgänge, wenn nur 5 V
benötigt wird.
+12V
10mA
Mögliche Spannungsversorgung
für Eingänge mit abgesetztem
Schalter.
Mögliche Spannungsversorgung
für Ausgänge.
Spannungsversorgung für
Watson-Marlow-Schlauchüber -
wachungsgerät.
Teilweise Spannungsversorgung
(außerdem -12 V erforderlich) für
den Watson-Marlow-
Näherungsschalter.
-12V
10mA
Teilweise Spannungsversorgung
(außerdem +12 V erforderlich)
für den Watson-Marlow-
Näherungsschalter.
+10V
(from J7)
Bezugsspannung für Drehzahl -
regelung mit abgesetztem Poten -
tiometer. Nicht als allgemeine
Versorgungsspannung verwenden.
