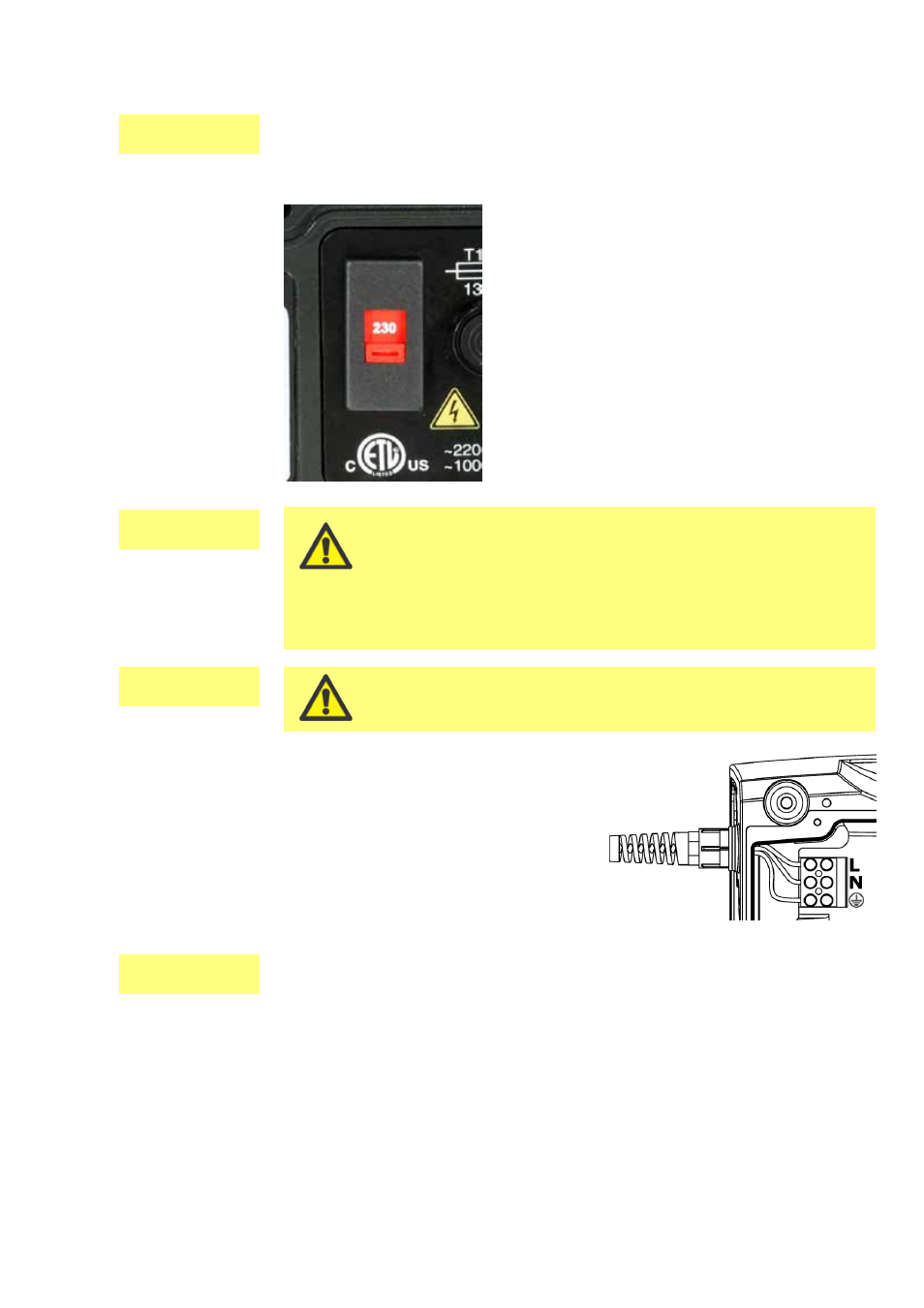

Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 19
10 Anschluss an eine
Stromversorgung
Der Spannungswahlschalter befindet sich auf der
Schalterabdeckplatte auf der Pumpenrückseite und
wird vom Modul 520N gegen das Eindringen von
Wasser geschützt. Das Modul muss abgenommen
werden, um Zugang zur Schalterabdeckplatte zu
bekommen. Siehe 22.1 Modul 520N – Ab-und
Anbau. Stellen Sie den Spannungswahlschalter
entweder auf 115 V (Wechselspannungen von
100-120 V bei 50/60 Hz) oder auf 230 V
(Wechselspannungen von 200-240 V bei 50/60 Hz)
ein. Kontrollieren Sie vor dem Anschließen der
Netzstromversorgung immer den
Spannungswahlschalter.
Stellen Sie einen geeigneten Anschluss an eine
geerdete einphasige Netzstromversorgung her.
Der Spannungswahlschalter ist nicht sichtbar, wenn das
Modul 520N angebaut ist. Schalten Sie die Pumpe erst
ein, nachdem Sie überprüft haben, dass die Pumpe
korrekt für Ihre Stromversorgung eingestellt ist.
Nehmen Sie hierzu das Modul ab, kontrollieren Sie die
Einstellung des Spannungswahlschalters und bauen Sie das
Modul wieder an. Siehe 22.1 Modul 520N – Ab- und Anbau.
Bei starken elektrischen Störungen wird die Verwendung
eines handelsüblichen Überspannungsschutzes
empfohlen.
Stromkabel: Die Pumpe wird mit einer
installierten Kabelverschraubung und
einem ca. 2,8 m langen Stromkabel
geliefert. Empfohlenes Kabel:
H05RN-F3G0.75; SJTW 105C 3-18 AWG;
max. AD 8 mm.
Diese Zeichnung zeigt die Kabelanschlüsse
von unten bei abgenommener Abdeckung
der Schnittstellenkarte.
Netzstromkabel für Pumpen nach der
NEMA 4X-Spezifikation sind mit einem
US-Standardnetzstecker ausgestattet.
Netzstromkabel für Pumpen nach der
IP66-Spezifikation werden ohne
Netzstecker geliefert. Farbkennung des
Netzstromkabels: Braun – Phase, Blau –
Neutral, Grün/Gelb – Schutzerdungsleiter.
BpN, Bp
BpN
BpN, Bp
BpN
