Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 68

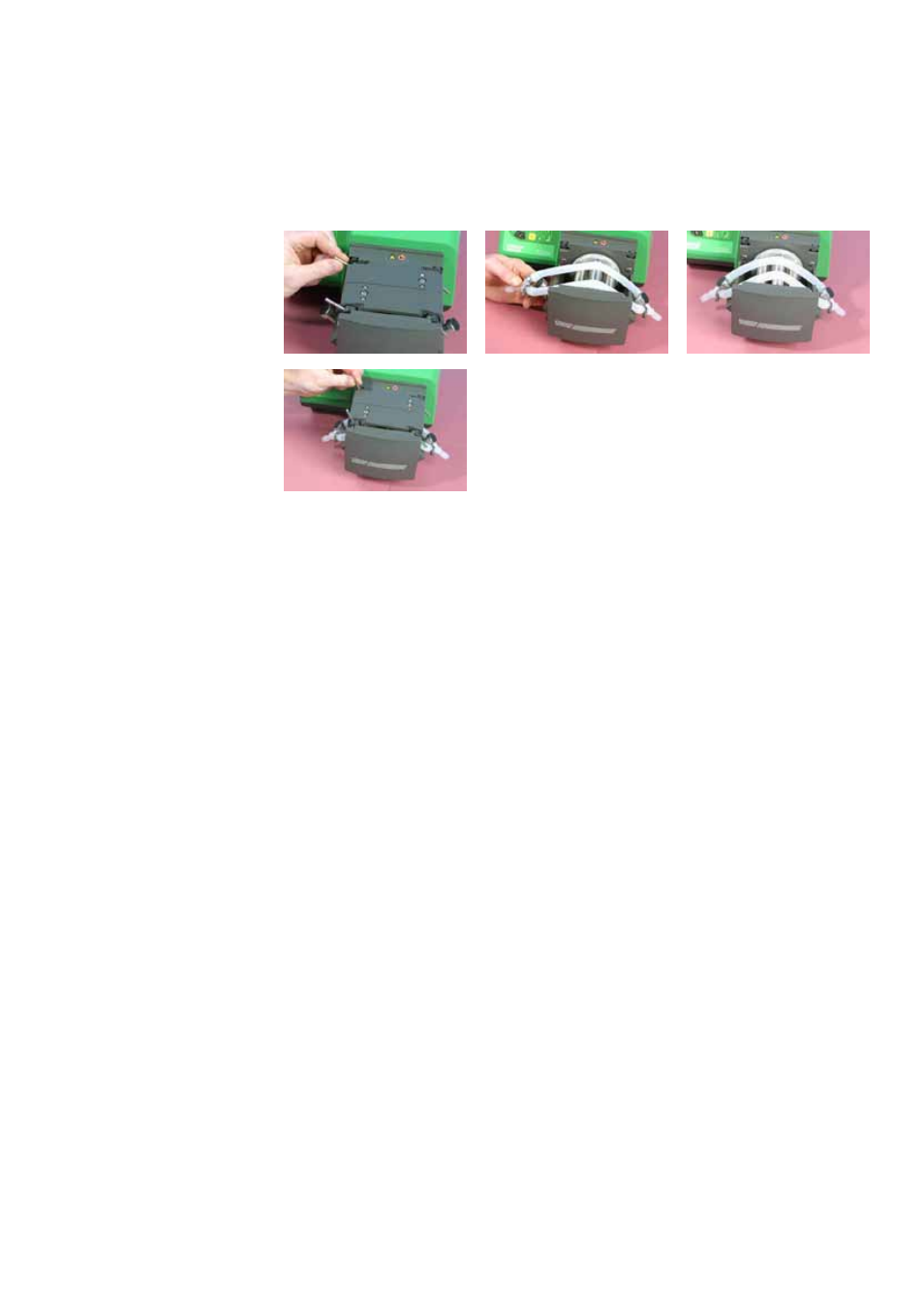

28.1 505L: Einbauen von Doppel-Y-
Schlauchelementen
Wenn Standardelemente beliebiger Größe verwendet werden:
l Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
l Dehnen Sie das Schlauchelement etwas und ziehen Sie es auf beiden Seiten
des Pumpenkopfs über den Pilzkopf-Haltestift.
l Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die
beiden Spannhebel nach unten klappen.
Hinweis: Bei der Verwendung von 9,6-mm-Pumpsil-Schlauchelementen werden
die besten Ergebnisse mit einem High-flow-Element erzielt: Teilenummer 913.
AH96.K24. Die Schlauchklemme mit der Teilenummer MNA0345A wird benötigt,
um das Element auf der Einlassseite des Pumpenkopfs zu befestigen.
