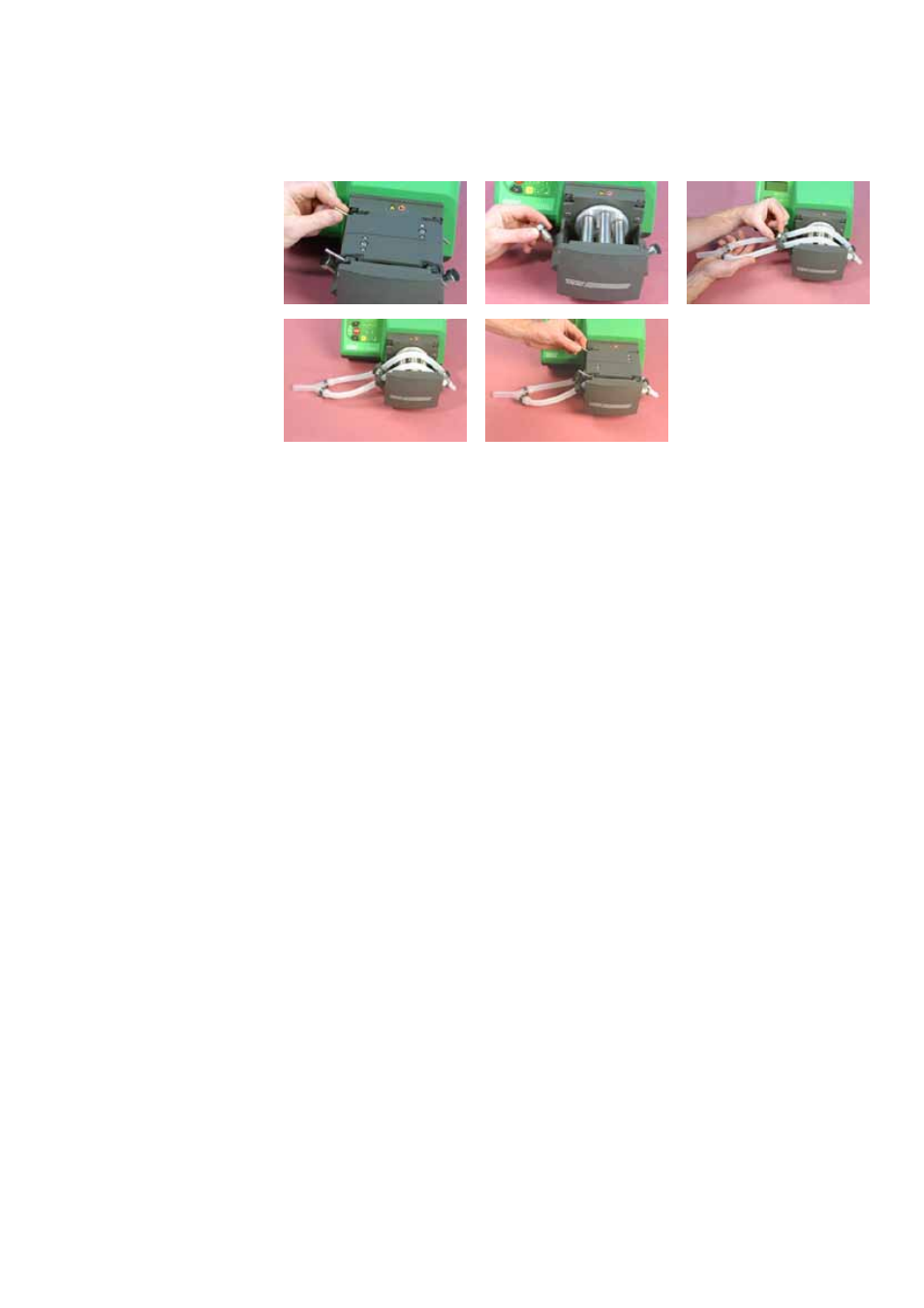

Wenn ein High-flow-Element mit einem Innendurchmesser von 9,6 mm verwendet
wird:
l Klappen Sie die beiden Spannhebel auf jeder Seite des Pumpenkopfs nach oben
und nehmen Sie das Schlauchbett heraus.
l Entfernen Sie den Pilzkopf-Haltestift auf der Einlassseite des Pumpenkopfs,
indem Sie ihn eine Vierteldrehung entgegen dem Uhrzeigersinn drehen
und dann herausziehen. Entfernen Sie jedoch nicht den Haltestift auf der
Auslassseite.
l Legen Sie das Element quer über den Rotor, sodass der kleinere
Y-Schlauchverbinder über dem Haltestift auf der Auslassseite liegt.
l Die Schlauchklemmen sind mit dem nominalen Innendurchmesser des
passenden Schlauchs gekennzeichnet. Ziehen Sie das Element straff und
befestigen Sie es mit einer 9,6-mm-Schlauchklemme auf der Einlassseite des
Pumpenkopfs, indem Sie die Schlauchklemme in die Bajonett-Verriegelung
einsetzen, in der sich vorher der Pilzkopf-Haltestift befand.
l Setzen Sie das Schlauchbett wieder ein und befestigen Sie es, indem Sie die
beiden Spannhebel nach unten klappen.
Die Transferschläuche können nun an die Schlauchverbinder angeschlossen
werden. Auf der Einlassseite ist ein Schlauch mit 12,7 mm Innendurchmesser
erforderlich.
