Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 82
35.4 520RE Einlegen des Elementes
Schlauchelement-Pumpenköpfe des Typs 520RE sind werkseitig für die Aufnahme
von Watson-Marlow-Schlauchelementen mit 2,4 mm Wandstärke eingestellt. Es
können mit industriellen Schnellkupplungen oder Tri-Clamp-Sanitärverbindern
ausgerüstete Elemente verwendet werden; dabei ist jedoch von entscheiden-
der Bedeutung, den Drucknennwert des Elements auf den Drucknennwert
des Pumpenkopfes abzustimmen, sodass die richtigen Rollenfederraten
und Anpresseinstellungen zur Anwendung kommen. Der Drucknennwert des
Pumpenkopfes erscheint auf dem flexiblen Rotordeckel in der Mitte des Rotors. Der
Drucknennwert des Elements erscheint auf der Anschlusshülse.
Zu beachten ist, dass der Rotordeckel und die Anschlusshülse des Elements
farblich gekennzeichnet sind.
Hinweis: Um bei Verwendung einer Pumpe 520RE und des entsprechenden Rotors
und Elements 4 bar und 7 bar Druck zu erzielen,muss sich die Pumpe entgegen
dem Uhrzeigersinn drehen.

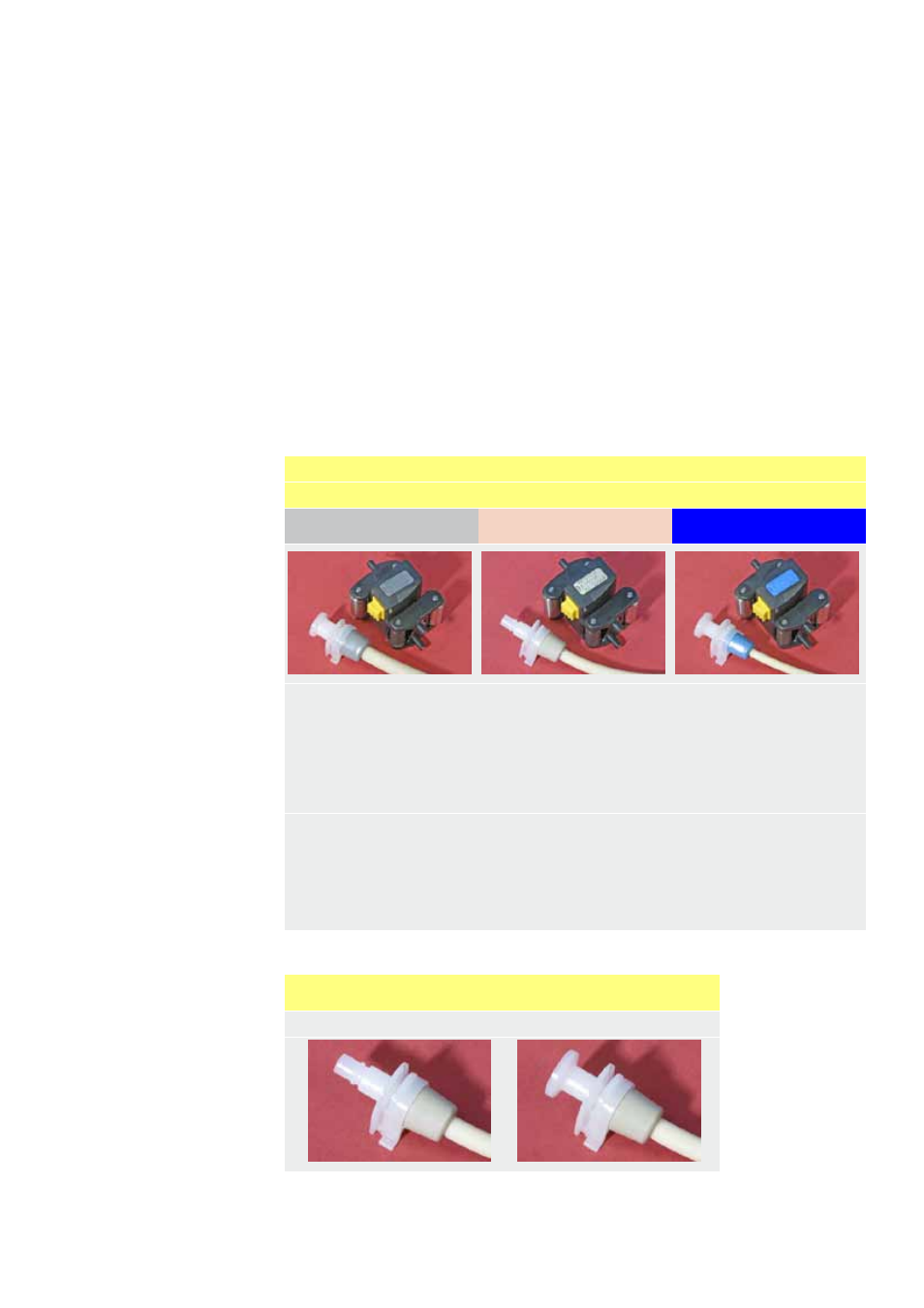

Rotor- und Element-Drucknennwerte
Farbe von flexiblem Rotordeckel und Element-Verbinderhülse
Grau Beige Blau
520REL
Drücke
bis zu 2 bar
Innendurchmesser
3,2 mm, 6,4 mm und
9,6 mm
520REM
Drücke
bis zu 4 bar
Innendurchmesser
3,2 mm und 6,4 mm
520REH
Drücke
bis zu 7 bar
Innendurchmesser
3,2 mm
Industrie
Marprene
TL
Pumpsil
Neoprene
Sta-Pure PFL
Sanitär
Bioprene
TL
Pumpsil
Sta-Pure PCS
Sta-Pure PFL
Industrie
Marprene
TM
Sta-Pure
PFL
Sanitär
Bioprene
TM
Sta-Pure
PCS
Industrie
Marprene
TH
Sta-Pure
PCS
Sanitär
Bioprene
TH
Sta-Pure
PCS
Elementsteckverbinder für industrielle und sanitäre
Anwendungen
Industrie Sanitär
