Anbauen des wasserdichten Moduls 520N:
Bedienungsanleitung Watson-Marlow-Pumpen 520BpN IP66/NEMA 4X und 520Bp IP31 53

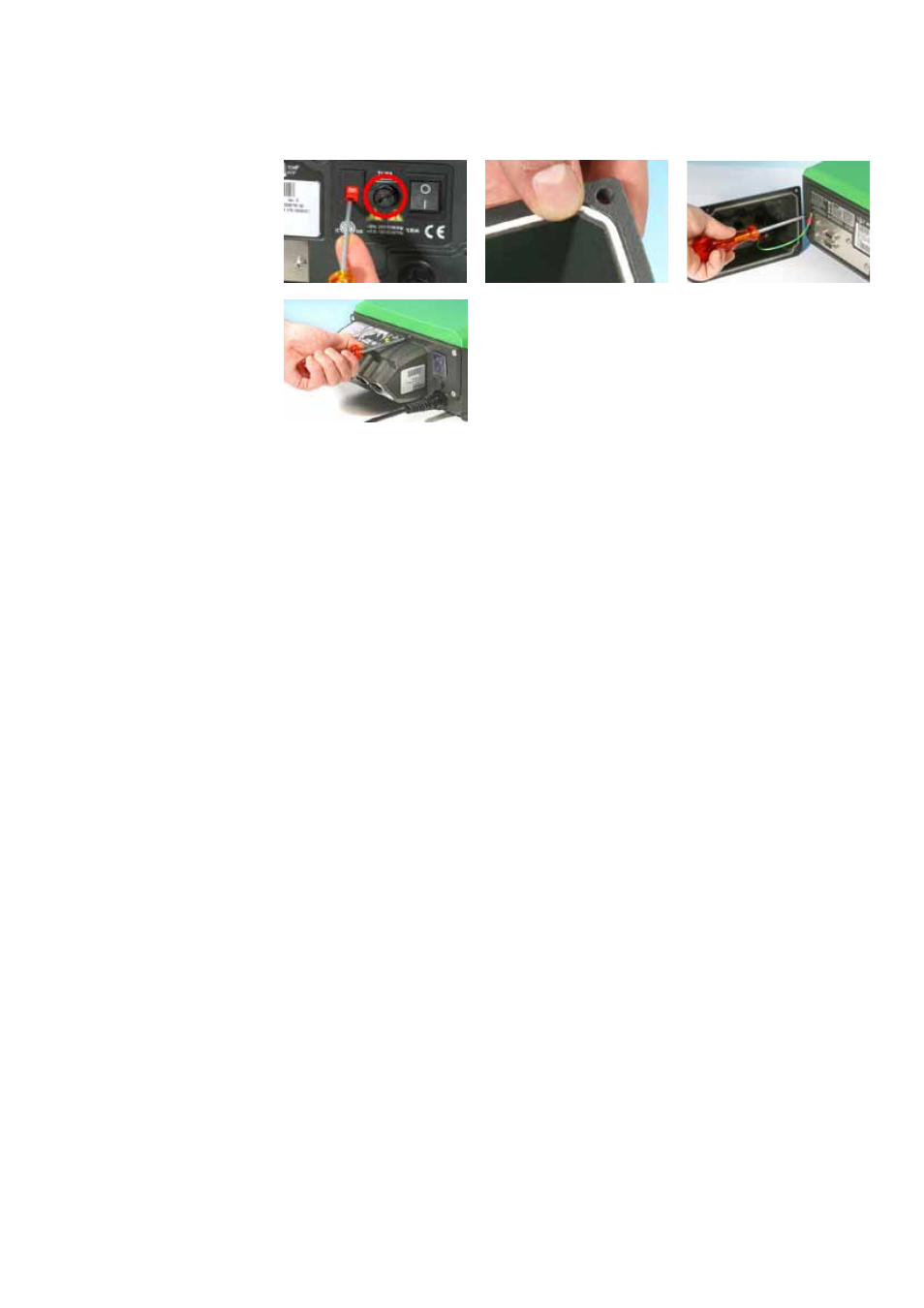

l Überprüfen Sie, ob die Sicherung im Sicherungshalter (mit einem Kreis
markiert) intakt ist. Überprüfen Sie, ob der Spannungswahlschalter korrekt
eingestellt ist.
l Überprüfen Sie, ob der Dichtungsstreifen vollständig in seiner Aufnahmenut auf
der Stirnseite des Moduls sitzt.
l Befestigen Sie das Erdungskabel des Moduls. Drehen Sie die
Befestigungsschraube des Erdungskabels ein und ziehen Sie sie mit einem
Anzugsdrehmoment von 2 Nm fest.
l Schließen Sie beliebige 9-polige D-Steckverbinder an die zugehörigen
Steckverbinder auf der Rückseite des Antriebs an und ziehen Sie die
Befestigungsschrauben fest.
l Halten Sie das Modul in seiner Einbaulage. Achten Sie darauf, dass
weder der Dichtungsstreifen verrutscht noch das Erdungskabel oder die
Kabel der D-Steckverbinder eingeklemmt werden, und drehen Sie die
Befestigungsschrauben des Moduls ein (die Schraube oben in der Mitte zuerst).
Ziehen Sie die Schrauben mit einem Anzugsmoment von 2,5 Nm fest
Hinweis: Das Modul 520N muss mit allen sechs Schrauben gut befestigt sein.
Ohne sie können die Schraubenlöcher korrodieren, sodass der Schutz nach
Schutzart IP66 (NEMA 4X) beeinträchtigt wird.
