30 505L – Justieren des
Schlauchbetts
Das Schlauchbett ist zur Verwendung mit einer Schlauchwandstärke von 2,4 mm
und Innendurchmessern von 1,6 bis 9,6 mm eingestellt. Verändern Sie keinesfalls
den 14,3 mm breiten Spalt zwischen dem Schlauchbett und der Oberseite des
Pumpenkopfs.

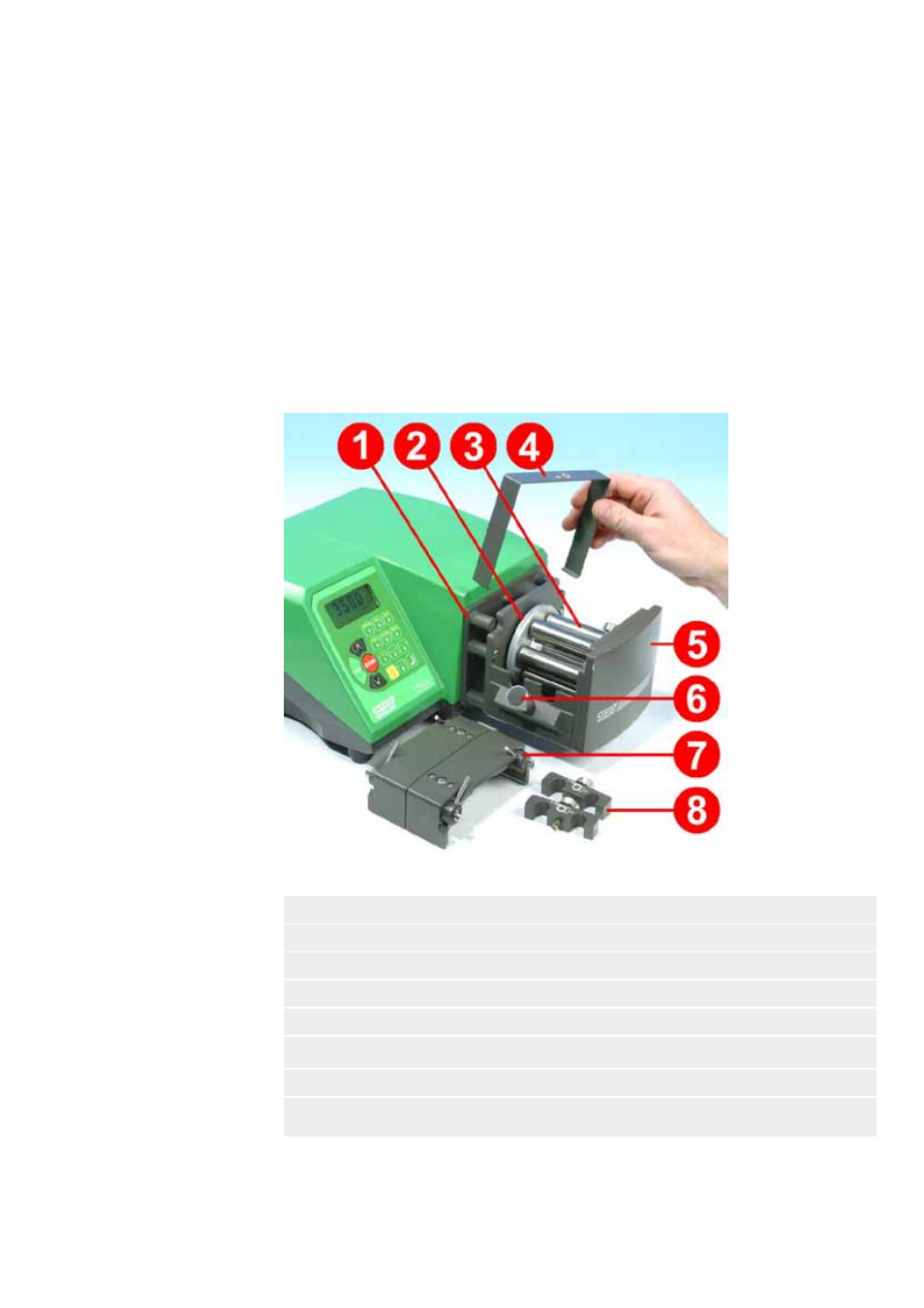

31 505L – Pumpenkopfersatzteile
1 MNA0338A Adapterplatte
2 BB0014 Antriebswellenlager
3 MNA0371A Rotoreinheit
4 MN0862S Abdeckplatte
5 MN1029C Endplatte
6 MNA0339A Pilzkopf-Haltestift zur Schlauchbefestigung (zwei
erforderlich)
7 MNA0333A Schlauchbettbaugruppe
8 059.4001.000 Schlauchklemmensatz: enthält zwei
Schlauchklemmen für jede der sechs Schlauchgrößen
